HSK63F法兰式方座刀柄夹持座

这款HSK63F规格的刀柄夹持座，主要应用在立式加工中心、数控雕铣机的工作台侧方、刀库旁的预调工位，或是车间内刀具周转存放的工位场景，用来在非加工状态下固定HSK63F型高速刀柄，避免刀柄锥面、夹持螺母磕碰损伤，也方便操作人员在装刀前完成ER夹头的锁紧、刀具伸出长度调整等操作，不用手持刀柄发力，能大幅降低装刀时的操作难度，也能避免刀柄脱手砸伤工作台面。

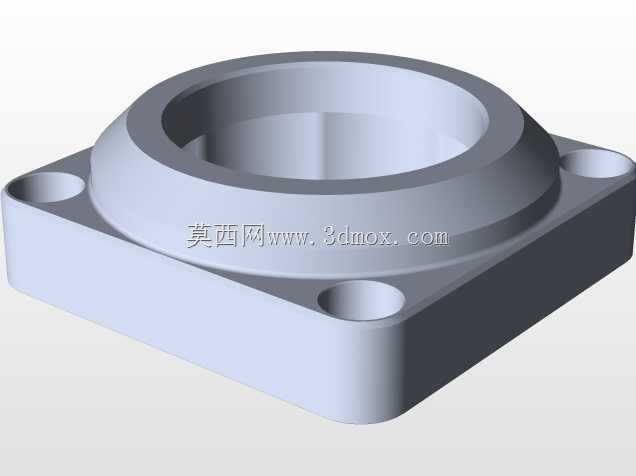

从结构设计来看，整体采用方形法兰底座作为安装基础，底座上预留了四个沉头安装孔，孔位分布符合常见的T型槽工作台安装间距，既可以通过T型螺栓直接固定在机床工作台的侧边，也能安装在刀具预调台的台面上，安装边界清晰，底座整体厚度足够，锁紧后不会因为操作人员拧螺母的侧向力发生偏移。中间的定位腔体完全匹配HSK63F刀柄的锥面定位尺寸，锥面配合公差控制在合理区间，既能保证刀柄插入后不会晃动，也不会因为配合过紧导致插拔困难，腔体周边均匀分布的定位销柱，刚好对应HSK63F法兰端的驱动缺口，插入后可以限制刀柄的周向转动，操作人员在拧紧顶部的ER螺母时，不需要额外固定刀柄，就能施加足够的锁紧力矩。

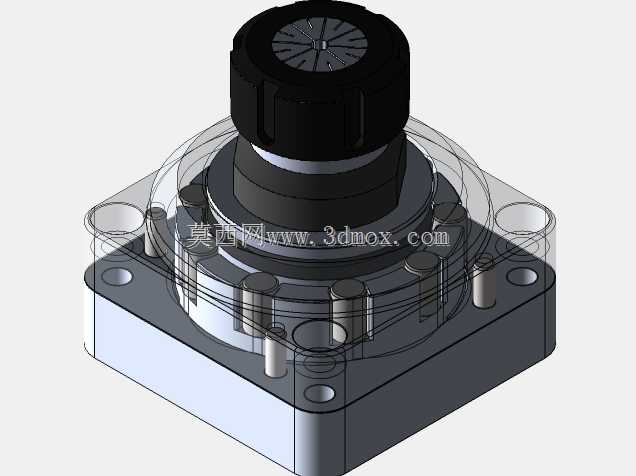

顶部的避让腔体做了下沉式设计，刚好容纳刀柄的ER螺母部分，不会和螺母的锁紧扳手发生干涉，周边的透明防护结构（建模时做的透明化示意）可以在装刀时观察夹头的锁紧状态，也能避免拧螺母时扳手滑脱伤手。整个夹持座的受力路径经过优化，操作人员施加在顶部的锁紧力会通过中间的锥面腔体直接传递到底座的安装面上，不会出现局部应力集中导致的结构变形，长期使用也不会出现定位精度下降的问题。

在实际车间使用场景中，这类刀柄夹除了装刀预调使用，也可以安装在机床的防护门旁作为临时刀座，加工过程中需要更换的备用刀柄可以直接插在上面，不用每次换刀都跑到刀库边取放，能缩短非加工等待时间。另外对于自行改造小型自动化上下料单元的用户来说，这款夹持座的方形底座也方便安装接近开关，检测刀柄是否放置到位，配合机械手完成自动换刀的辅助定位，底座的安装孔位也兼容常见的铝型材工作台安装，不需要额外做转接板就能固定。设计时还考虑了排屑需求，底座和中间腔体的衔接处做了微小的倒角，加工时溅落的切屑、切削液不会积存在定位锥面里，日常清理只需要用压缩空气吹一下就能保持锥面清洁，不会因为切屑垫在锥面里影响刀柄的定位精度，也避免切屑刮伤刀柄的精密锥面。
