ANSI150法兰式6寸蜗轮球阀三维设计

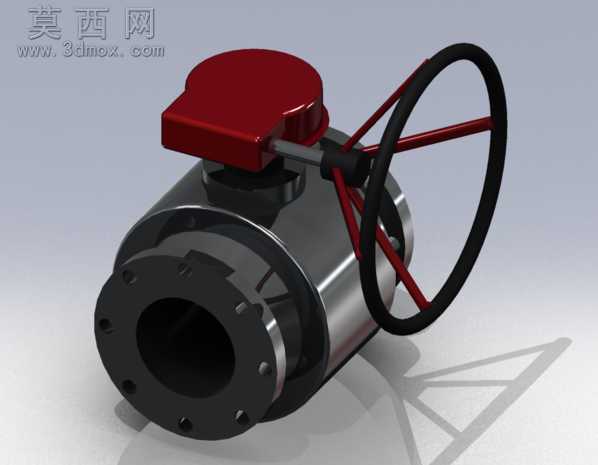

本模型为ANSI 150标准法兰连接的6寸钢制球阀，采用蜗轮蜗杆驱动结构设计，整体建模过程严格遵循美标法兰尺寸规范，在三维建模阶段首先完成阀体主体的回转特征构建，针对两端法兰的螺栓孔阵列采用圆周阵列命令实现均布排布，保证孔位精度与标准要求完全匹配。模型对球体密封面、阀杆密封组件进行了精细化建模，还原了固定球阀的内部密封结构逻辑，蜗轮驱动部分的手轮采用轮辐式结构设计，三根支撑辐条连接手轮外圈与蜗轮驱动轴座，手轮外圈做了符合人体工学的圆弧过渡处理，驱动端的红色防护端盖做了圆角与拔模特征处理，还原铸件的外观质感。材质渲染阶段，阀体主体采用抛光不锈钢材质，表现金属阀体的冷冽质感与表面反光效果，法兰密封面做了发黑处理的哑光金属材质区分，手轮辐条与驱动端盖采用哑光红漆材质，手轮外圈采用黑色防滑橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，最终渲染图呈现出接近工业实物的视觉效果。结构设计上，该球阀为固定球结构，适用于中高压管路的通断控制，6寸的通径规格适配大流量工业管路场景，ANSI150的压力等级满足常规工业低压管路的耐压要求，蜗轮驱动结构相比普通手柄驱动可提供更大的操作扭矩，适配大口径阀门的启闭操作需求，模型未包含额外机械操作附件，还原了阀门本体的核心结构，各部件之间的装配关系完全符合实际球阀的装配逻辑，可用于阀门选型展示、管路装配模拟、教学演示等场景，建模过程中对壁厚、法兰厚度、螺栓孔规格等关键尺寸均按照对应标准进行参数化设定，可通过修改参数快速适配同系列不同压力等级、不同通径的球阀设计。
