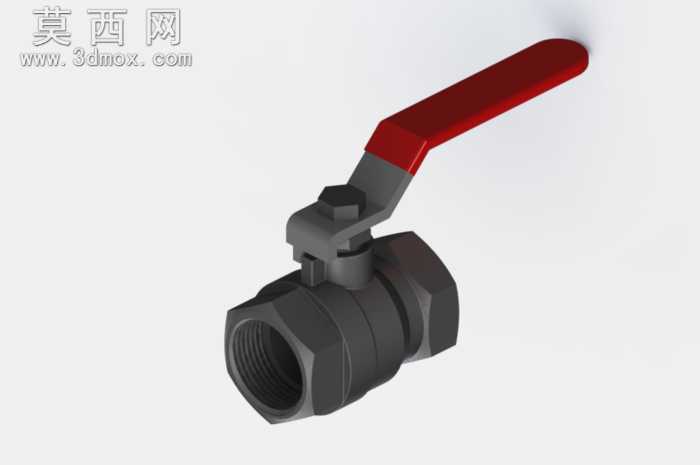

1寸BSP内螺纹手动球阀三维设计模型

本款1寸BSP规格手动球阀采用三维参数化建模完成，建模过程严格遵循BSP英制管螺纹的标准尺寸规范，对阀体、阀芯、阀杆、操作手柄、密封组件等所有零部件进行了独立建模后完成整体装配，完整还原了实物球阀的结构特征与装配关系。建模阶段首先以阀体为核心基准，构建两端内螺纹连接端口的结构，保证螺纹牙型、螺距、密封端面的尺寸精度符合1寸BSP螺纹的通用标准，阀体中部的球形腔室与阀芯的配合间隙按照实际工业球阀的装配公差设置，还原真实的转动配合特性。阀芯采用通孔球形结构设计，建模时保证通孔通径与1寸管路通径匹配，流道内壁做平滑过渡处理，还原实际产品低流阻的设计特点；阀杆与阀芯的连接部位做防脱出结构建模，还原真实球阀的安全限位设计，阀杆与阀体接触部位预留密封件安装槽位，符合实际产品的密封结构逻辑。操作手柄采用红色包覆式杠杆结构，建模时还原手柄的人体工学弧度，手柄与阀杆的连接部位做扁方配合结构，保证扭矩传递的结构合理性，同时添加手柄转动的角度限位结构，还原球阀90度开关的操作特性。材质渲染阶段，阀体部分采用哑光深灰铸铁材质，还原工业球阀常用的铸铁阀体质感，表面添加细微的铸造颗粒纹理提升真实感；操作手柄采用亮红色工程塑料材质，添加轻微的磨砂质感，与阀体形成清晰的视觉区分；金属密封部位添加金属光泽质感，不同材质的分区渲染清晰区分各个零部件的功能属性。整体模型装配完成后进行了干涉检查，验证手柄转动全程无零部件干涉，螺纹连接部位的配合尺寸符合通用管路安装标准，可用于管路系统设计的装配验证、阀门选型的可视化展示、工业产品教学演示等场景，模型结构完整，细节还原度高，能够准确体现手动丝扣球阀的结构特点与工作原理。
