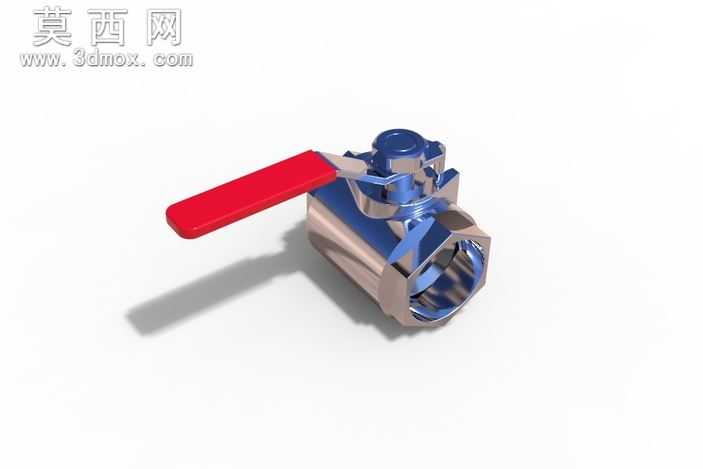

1.5寸内螺纹手动球阀三维设计模型

本模型为1.5寸规格内螺纹连接手动球阀，采用三维建模软件完成全参数化设计，建模过程严格遵循手动球阀的通用工业设计规范，完整还原了实物的所有结构细节。模型整体由阀体、球形阀芯、阀杆、操作手柄、密封组件几大核心部分构成，建模时首先通过旋转特征构建阀体的主体流道结构，阀体两端的内螺纹采用螺旋扫描特征精准生成，螺纹牙型、螺距参数完全匹配1.5寸管路的通用连接标准，保证模型可直接用于管路装配的干涉校验。球形阀芯部分通过球体切除特征加工出贯通的流体通道，阀芯与阀杆的连接部位设计了对应的卡位结构，可准确模拟阀杆带动阀芯旋转90度即可完成通断切换的动作逻辑。操作手柄采用长杠杆式结构，建模时通过拉伸加圆角特征处理，手柄表面做了防滑纹理的细节刻画，手柄与阀杆的连接端设计了扁位定位结构，可保证手柄与阀杆同步转动无打滑。密封组件部分分别在阀芯与阀体的配合面、阀杆穿出阀体的位置设计了对应的密封槽与密封件结构，还原了球阀的密封设计逻辑，可直观展示球阀防止介质泄漏的结构原理。模型渲染阶段为阀体、阀芯、阀杆等金属部件赋予了哑光金属材质，还原了铸钢或不锈钢材质的金属质感，操作手柄赋予了红色哑光塑料材质，与金属部件形成清晰的视觉区分，方便快速识别操作部件。整个模型的所有零部件均采用独立建模后完成装配，各部件之间的配合间隙完全符合实际装配公差要求，可用于球阀的结构原理演示、管路系统方案设计展示、相关产品的设计参考，也可作为机械设计教学中阀门类零件建模的典型案例，帮助学习者掌握阀体类零件的建模思路、装配配合逻辑以及工业产品的材质渲染技巧，模型结构完整无缺失特征，所有参数均可根据实际设计需求进行调整修改，适配不同规格同类型球阀的快速改型设计。
