双轴直齿轮传动组件装配结构设计

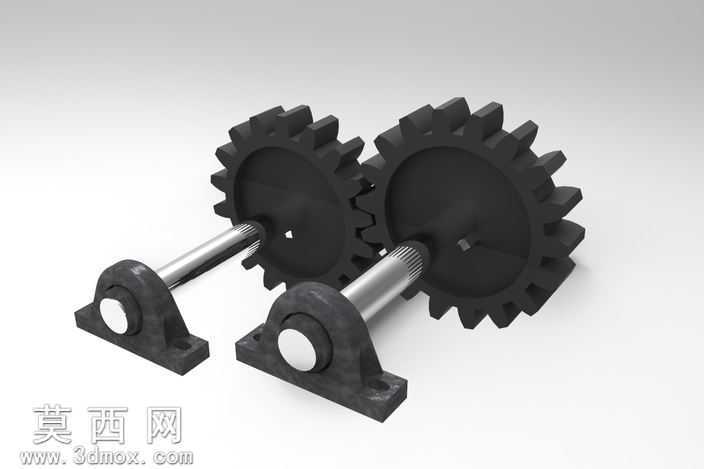

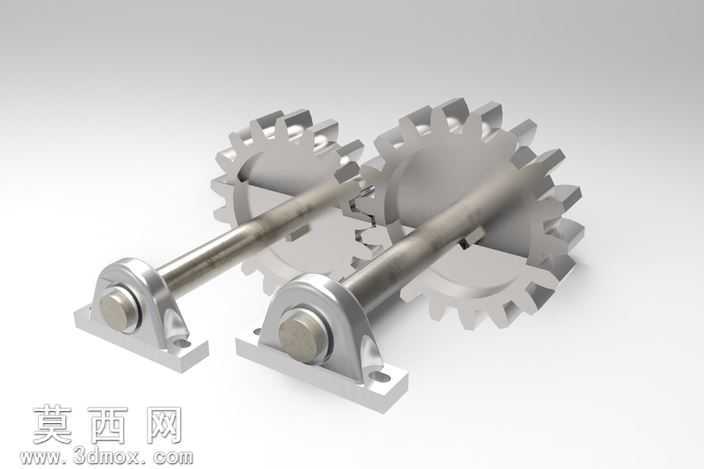

本作品为平行轴直齿轮传动组件的三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各零件的尺寸公差、装配配合关系进行了精准还原。模型包含两个模数、齿数完全一致的直齿圆柱齿轮，两根平行布置的传动长轴，以及两个立式带座外球面轴承，完整呈现了定传动比平行轴齿轮传动的典型装配结构。建模阶段首先完成单个直齿圆柱齿轮的参数化构建，通过渐开线齿廓方程生成精准的齿形曲线，经拉伸、阵列完成轮齿结构，同时对齿轮的轮毂、键槽、轴孔等安装结构进行细节建模，保证轮齿啮合间隙符合设计要求；随后完成传动轴的建模，根据轴上零件的安装定位需求，依次设计轴肩、键槽、轴端倒角等结构，确保轴段长度与直径匹配齿轮、轴承的安装尺寸；之后完成立式轴承座的建模，还原轴承座的安装底板、螺栓孔、轴承容纳腔、锁紧结构等细节，保证轴承可顺利嵌入座体实现轴的回转支撑。装配阶段按照实际机械装配流程，先将轴承与轴承座完成配合，再将传动轴穿入轴承内圈，随后将齿轮通过键连接固定在传动轴对应轴段，通过同轴度、平行度配合约束保证两根传动轴的中心距符合齿轮啮合的中心距要求，调整轮齿啮合位置确保齿面接触状态合理，无干涉错位问题。渲染阶段为不同零件赋予贴合实际工业应用的材质：齿轮与传动轴采用45号钢调质材质，呈现哑光银灰色金属质感，还原金属机加工后的表面纹理；轴承座采用铸铁材质，呈现深灰色磨砂金属质感，区分不同零件的材质属性；场景采用柔和的无影工业展示灯光，搭配浅灰色渐变背景，突出组件的整体结构与装配关系，清晰展现各零件的外形特征与配合位置。该传动组件结构设计合理，建模精度满足机械设计的演示、教学与结构验证需求，可用于机械原理教学演示、传动方案选型参考以及相关设备的传动结构设计参考，完整还原了平行轴齿轮传动的核心结构特点，各零件的结构设计均符合通用机械零部件的设计标准，装配关系完全匹配实际机械的装配逻辑，可直接用于装配干涉检查、运动仿真分析等后续设计环节。
