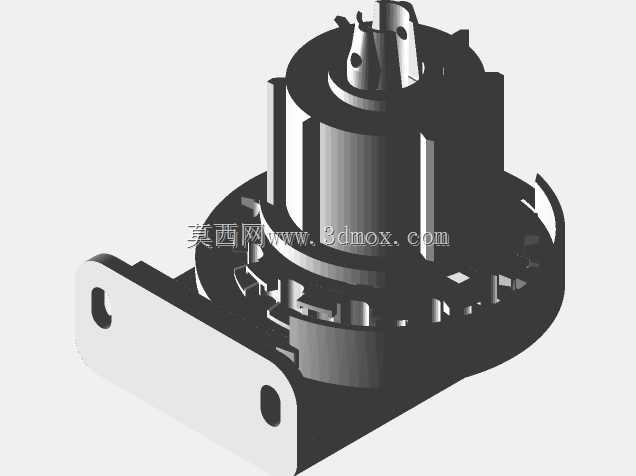

Luxe款窗帘球链传动离合结构

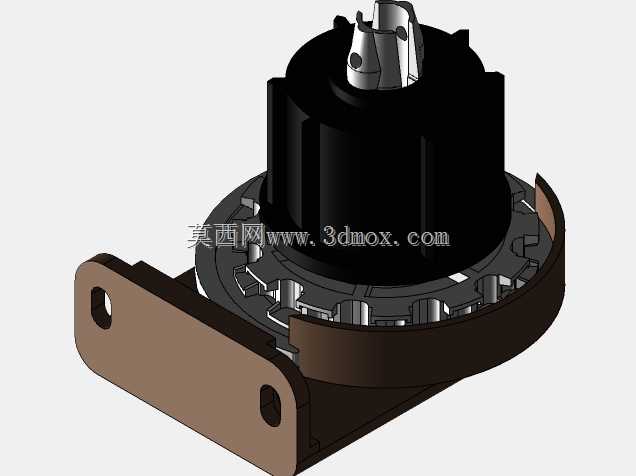

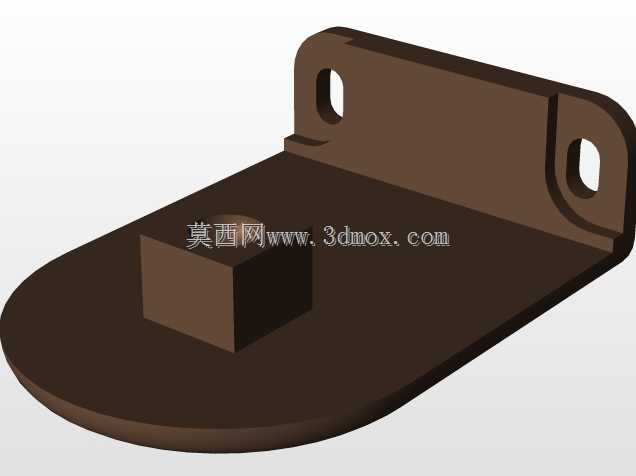

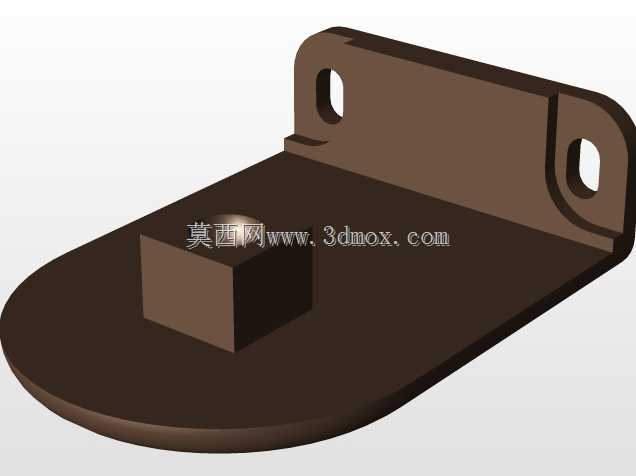

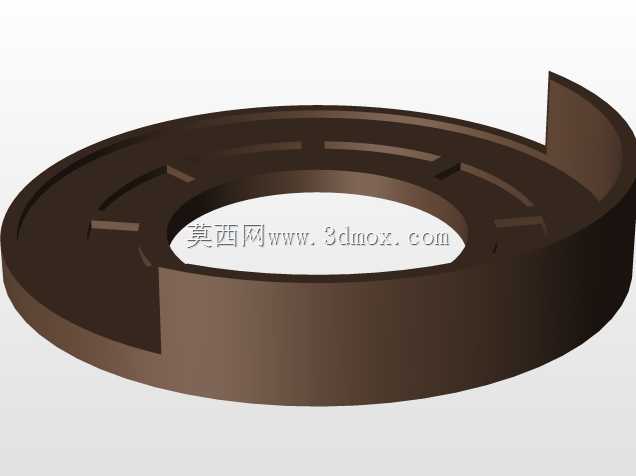

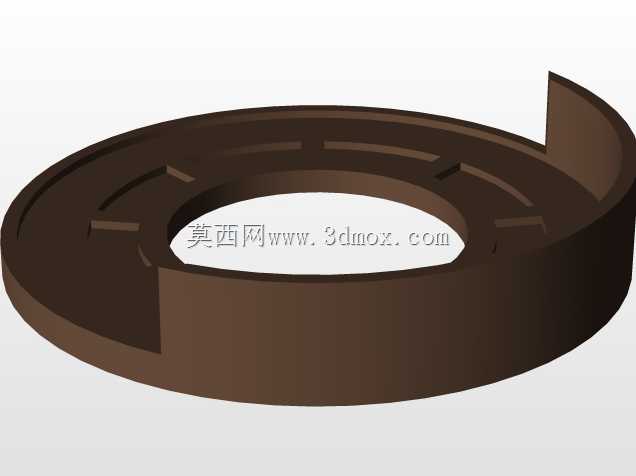

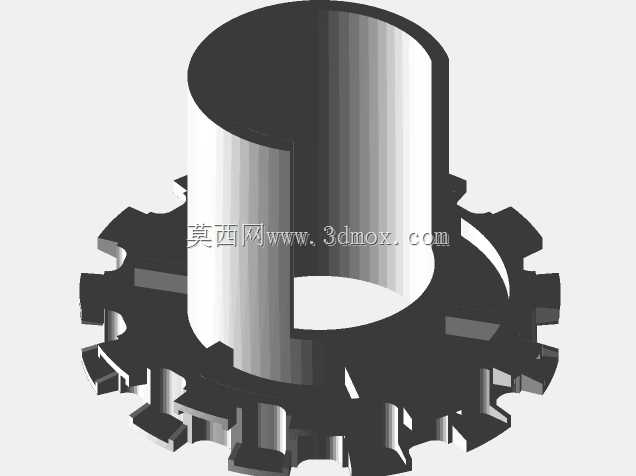

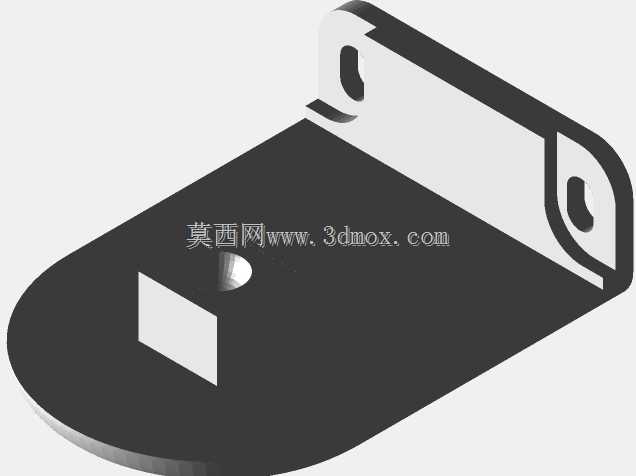

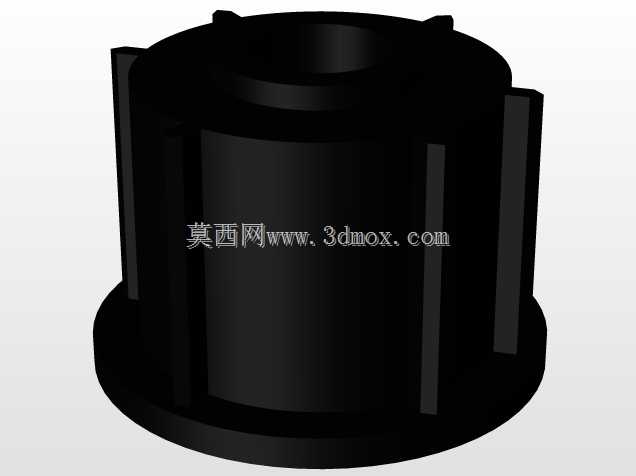

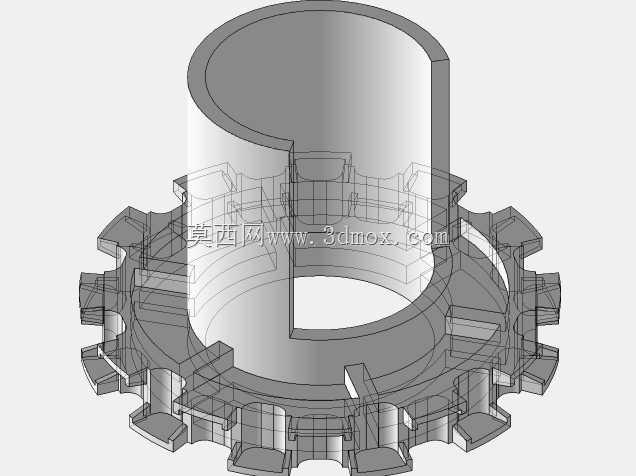

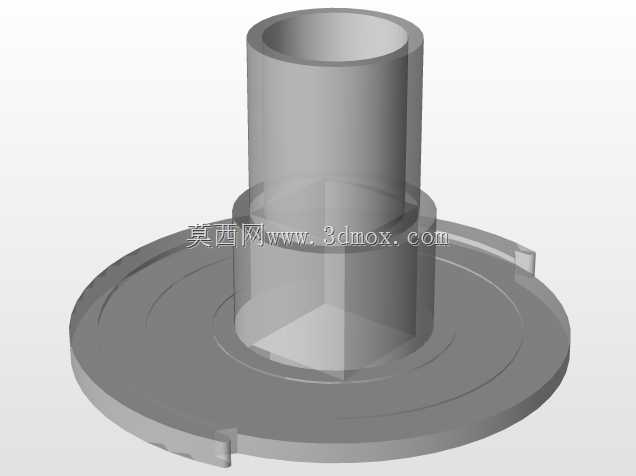

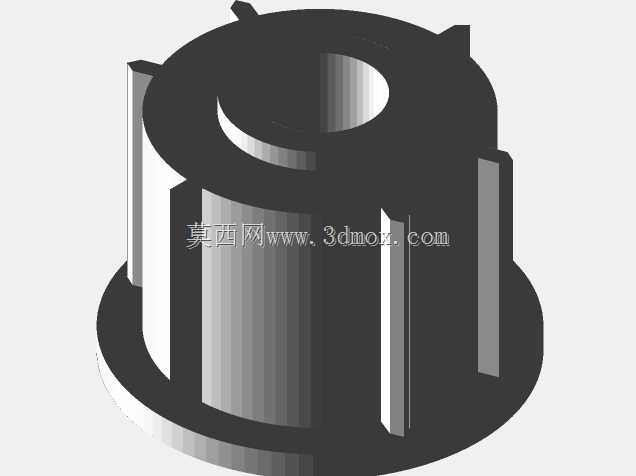

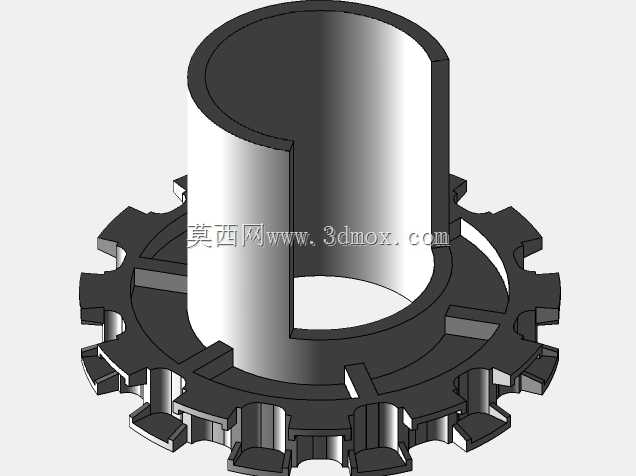

这款离合结构是卷帘类窗帘升降系统里的核心传动部件，日常应用场景覆盖家用卷帘、办公遮光卷帘、商用广告卷帘等手动拉珠式窗帘产品，主要承担动力传递、行程锁止、过载脱开的功能，避免拉拽过度导致帘布脱轨或者内部链轮崩齿。从实际使用逻辑来看，当用户向下拉动球链时，内部棘爪结构会和链轮卡槽啮合，将球链的直线拉力转化为卷轴的旋转扭矩，带动帘布平稳上升或者下降；当拉动动作停止时，内置的止退卡块会自动卡入链轮齿槽，锁止卷轴位置，避免帘布在自重作用下自动滑落；如果拉动力度超过设计阈值，离合结构会自动脱开啮合，避免硬拉造成球链断裂或者内部构件变形损坏。设计过程中优先考虑了安装适配性，侧边的L型安装支架预留了两个长圆形安装孔，可适配不同壁厚的窗帘上轨安装位，安装时不需要额外定制转接件，直接通过自攻螺丝即可完成固定，安装孔的长圆设计也预留了3mm左右的位置调整余量，抵消上轨加工时的孔位误差。主体外壳采用圆柱形结构设计，最大外径适配常规38mm管径的窗帘卷轴，整体轴向长度控制在合理范围，不会占用过多上轨内部空间，可兼容市面上绝大多数标准卷帘的装配尺寸。核心的球链啮合链轮是整个结构里建模精度要求最高的部分，齿槽的弧度完全匹配标准4.5mm直径球链的珠体尺寸，既保证珠体卡入时没有过大旷量，避免拉动时出现跳齿卡顿，也不会因为齿槽过紧导致拉动阻力过大。内部的棘爪与止退结构做了运动仿真验证，确保啮合、脱开的动作行程顺畅，没有卡滞死点，各运动部件之间预留了合理的装配间隙，适配注塑件的成型公差，不需要二次加工即可完成装配。整个结构的安装边界清晰，支架安装面到主体轴心的距离经过精准核算，装配后卷轴和安装面的同轴度偏差控制在0.2mm以内，避免卷轴转动时出现偏摆，拉动球链时的手感均匀顺滑，没有忽松忽紧的顿挫感。
