便携集成式棘轮卷绳收线结构设计

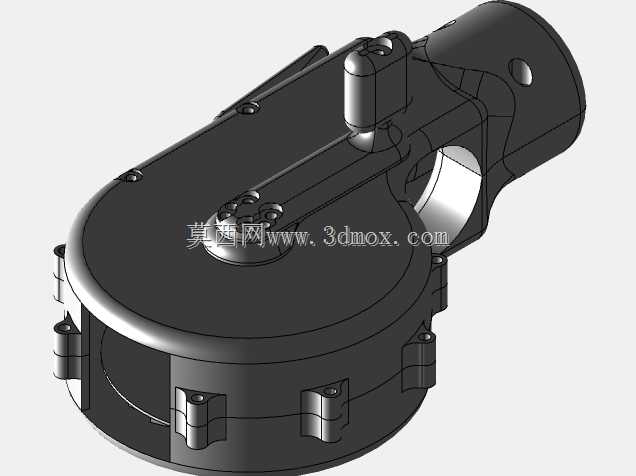

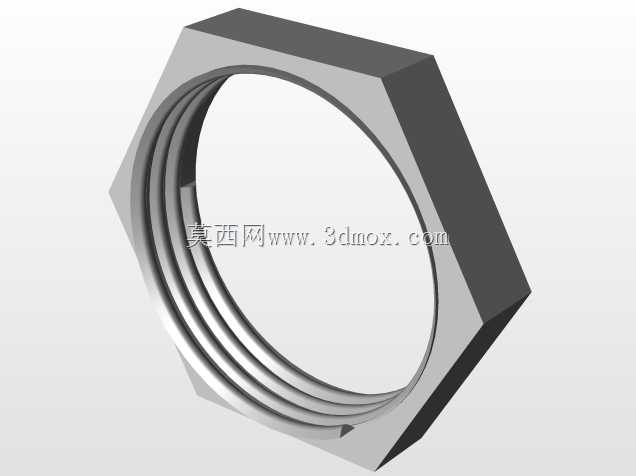

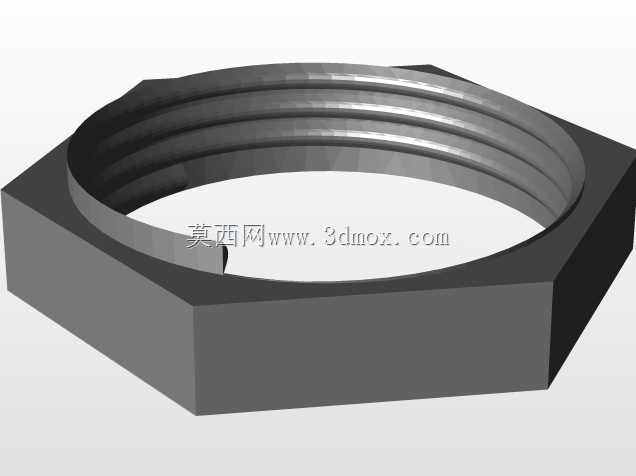

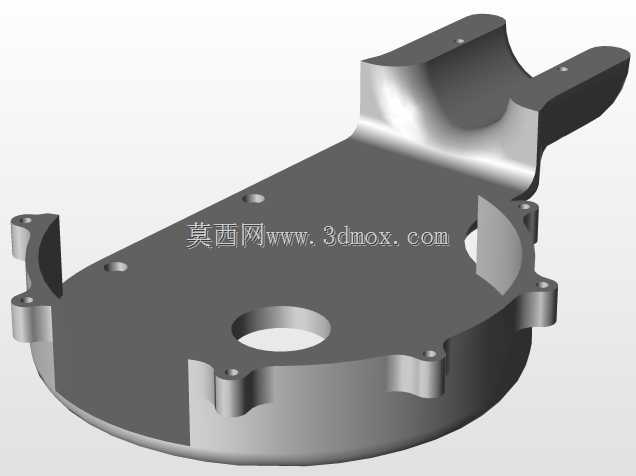

该棘轮卷筒结构核心依托棘爪与棘轮的单向啮合特性实现锁止，可适配户外应急、休闲垂钓、小型设备布线等多场景的绳索、小皮带收卷需求，避免收卷后的绳带松散回退。结构整体采用手持握柄式布局，握柄末端设置六角锁紧结构，可根据使用场景固定在支架、杆体等配套基座上，安装时需预留握柄轴向长度空间，以及棘轮侧径向转动空间，避免与周边部件产生运动干涉。

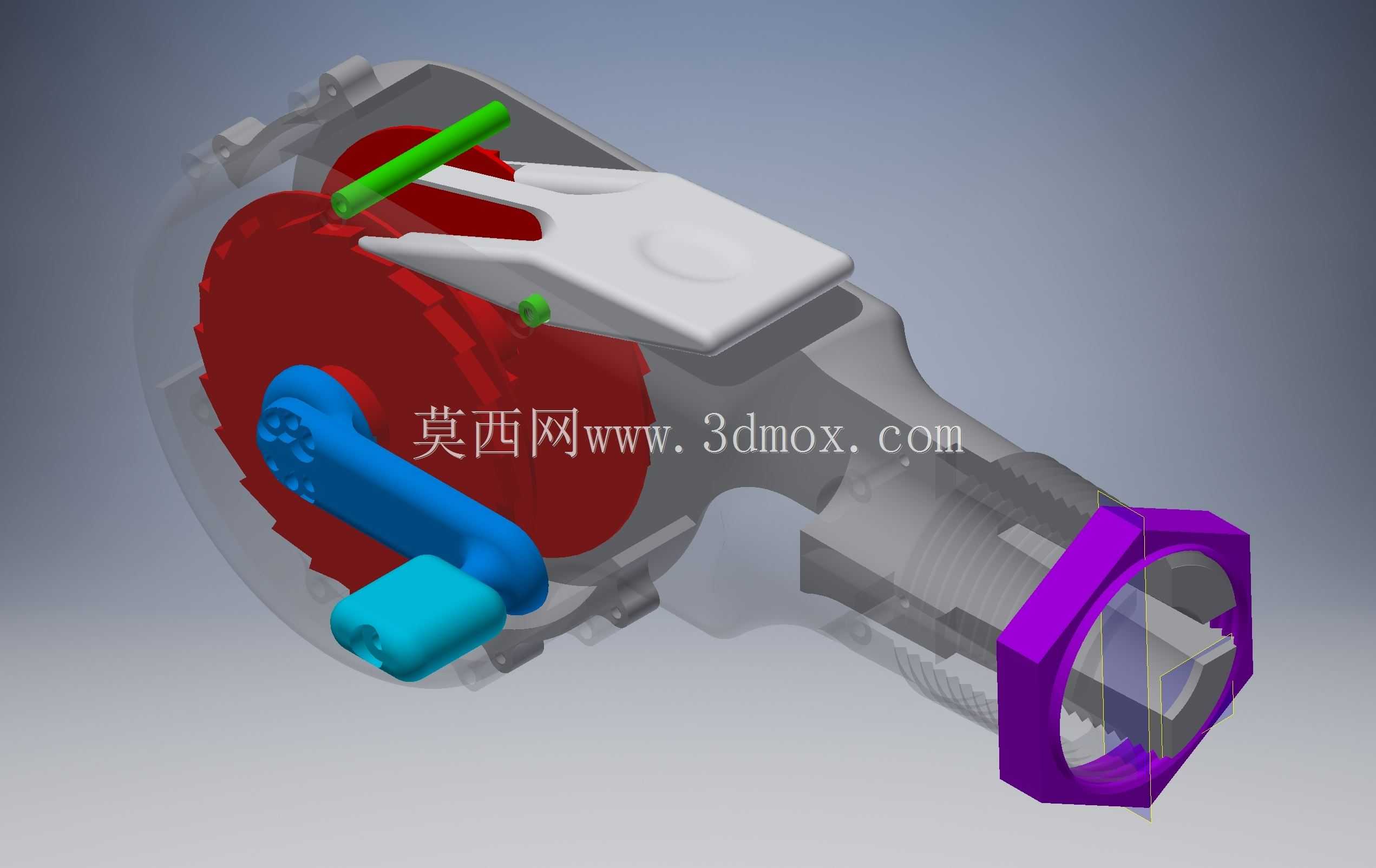

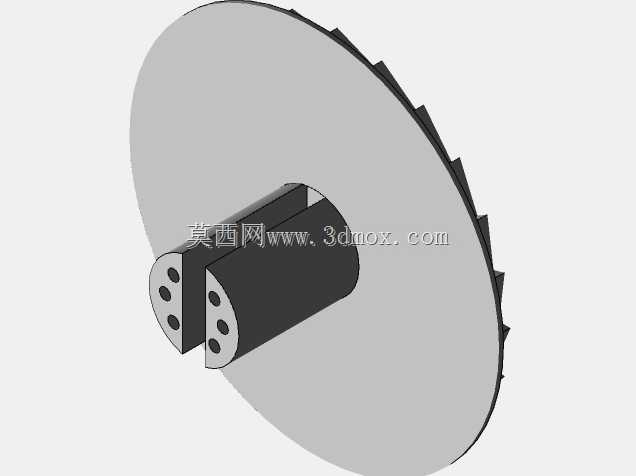

功能层面，集成式弹簧按钮控制棘爪的开合，按压按钮时棘爪脱离棘轮齿面，绳带可自由拉出释放，松开按钮后棘爪在弹簧预紧力作用下卡入棘轮齿槽，仅允许绳带沿收卷方向单向转动，实现任意拉出长度的自动锁止，无需额外设置锁止卡扣。绳带卷绕在红色棘轮轮体的容绳槽内，容绳槽的径向宽度与深度经过匹配设计，可容纳常规直径的尼龙绳、钓鱼线或者小型传动皮带，卷绕过程中绳带排列均匀，不会出现卡绳、叠绳问题。

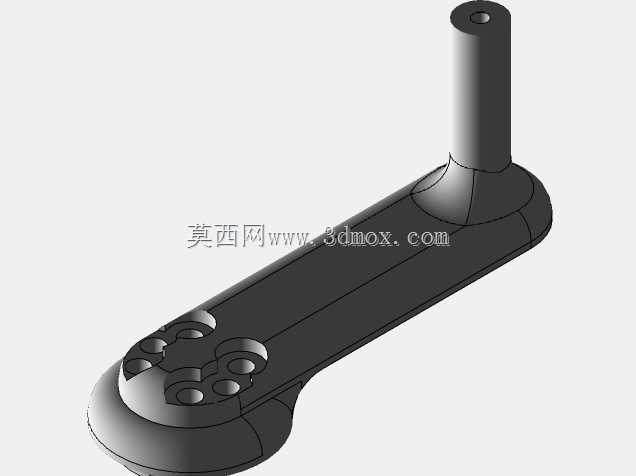

设计过程中优先考虑了分体式装配的可行性，各部件拆分后可通过标准自攻螺钉完成组装，无需额外定制专用紧固件，降低了实物制作的门槛。结构外露的操作部件做了圆弧过渡处理，手持操作时不会出现锐边割手的问题，蓝色摇臂与握柄的握持角度符合人体工学，转动摇臂收卷绳带时施力顺畅，长时间操作不易产生疲劳。绿色的棘爪转轴与弹簧安装位做了限位设计，装配时弹簧不会出现移位脱落，保证棘爪复位动作的可靠性。

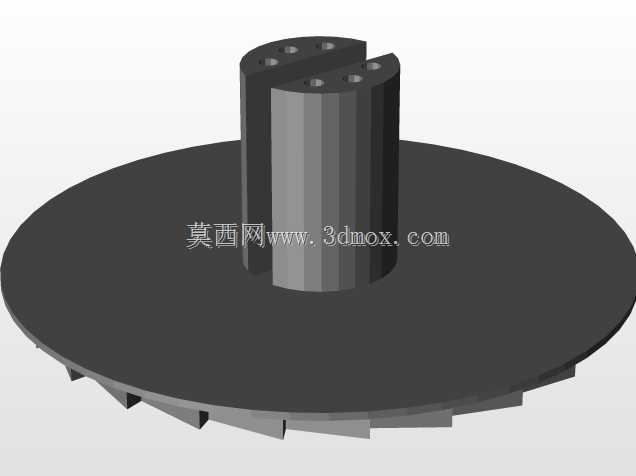

从结构强度角度考量，棘轮齿形采用了渐开线式齿廓，啮合时受力均匀，棘爪与棘轮的接触面积足够承受常规绳带拉力下的锁止载荷，不会出现齿面崩裂或者棘爪滑脱的问题。握柄内部做了空腔减重设计，在保证结构刚性的前提下降低整体重量，方便户外携带使用。各运动部件之间预留了合理的装配间隙，即使存在少量加工误差或者进入细微沙尘，也不会出现卡滞失效的情况，适配户外复杂的使用环境。
