紧凑型户外棘轮卷筒结构设计

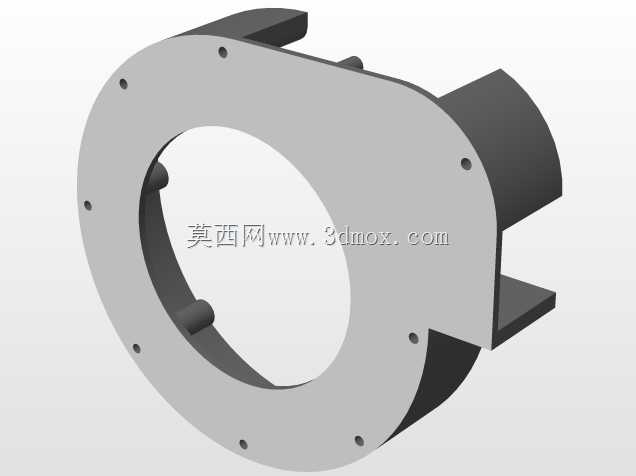

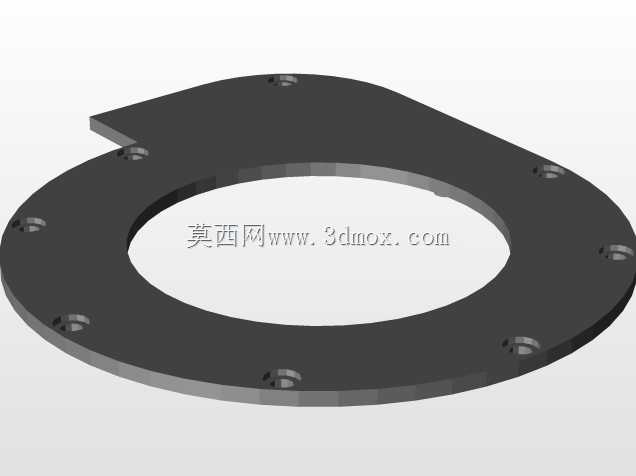

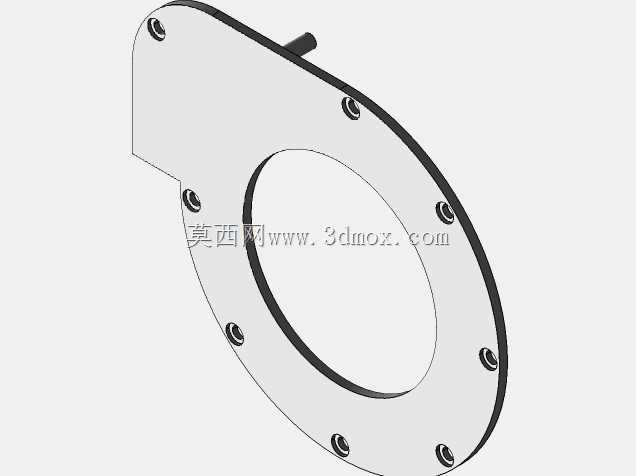

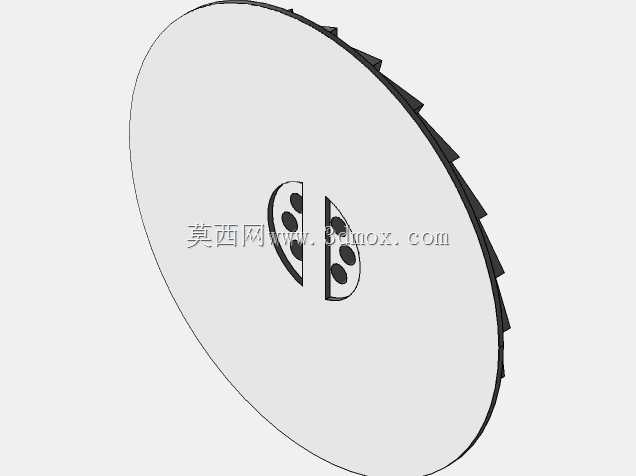

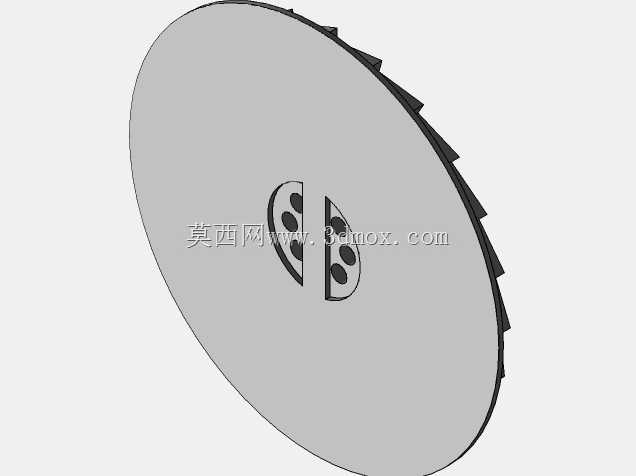

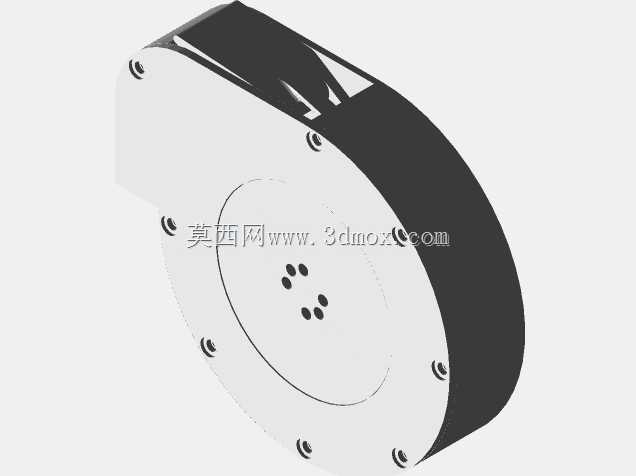

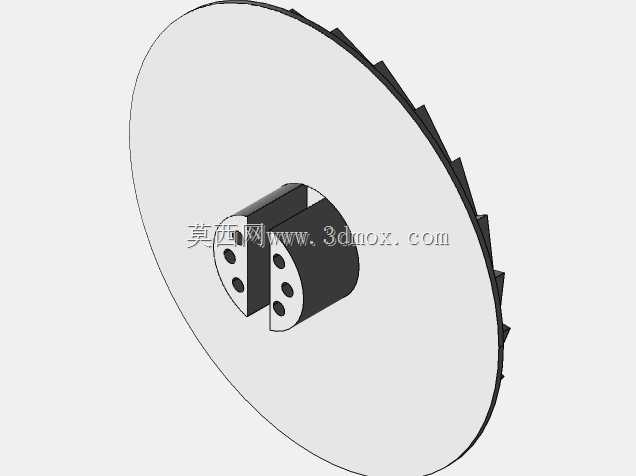

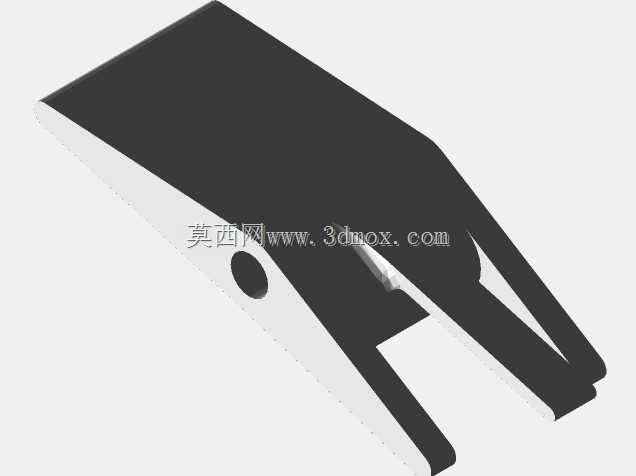

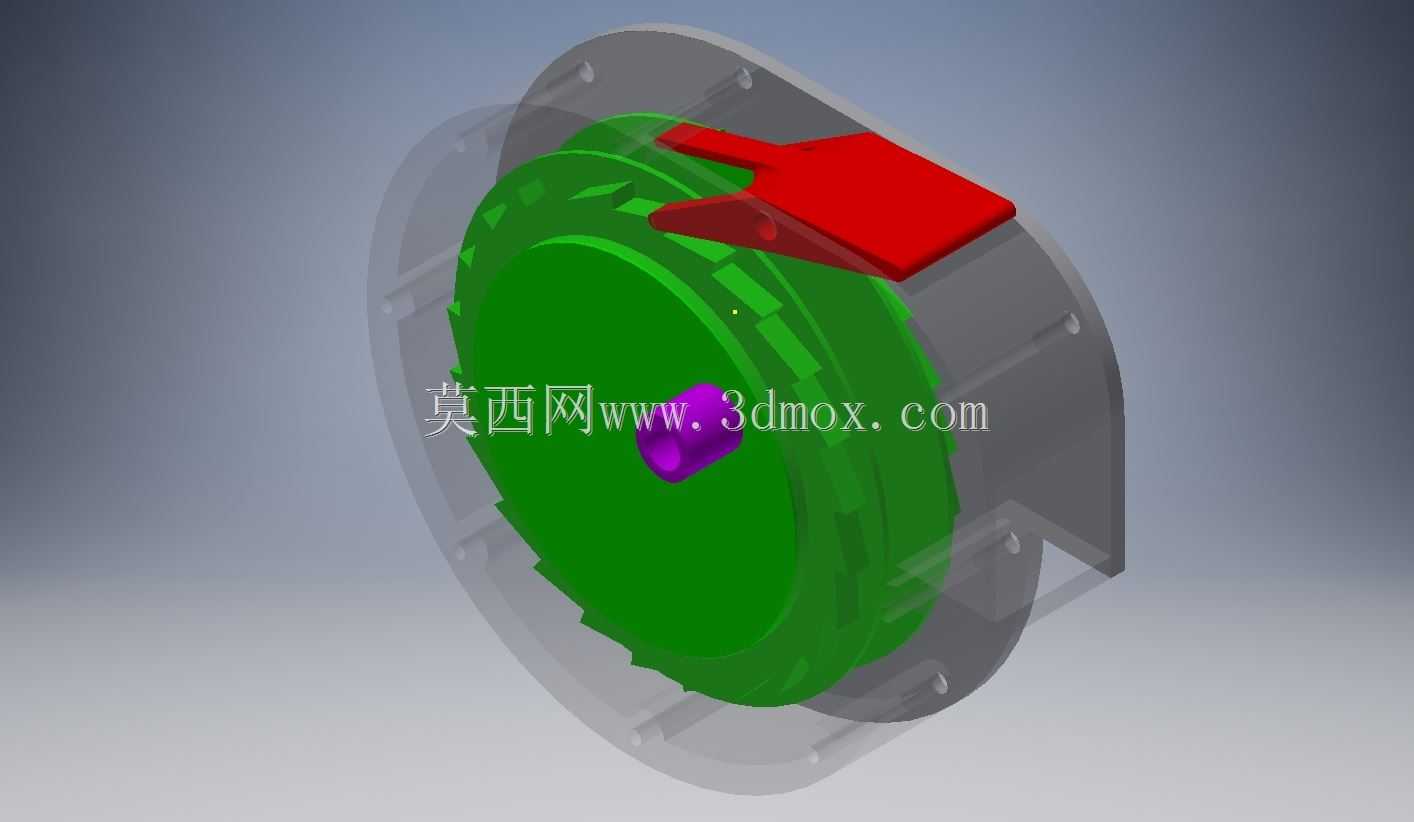

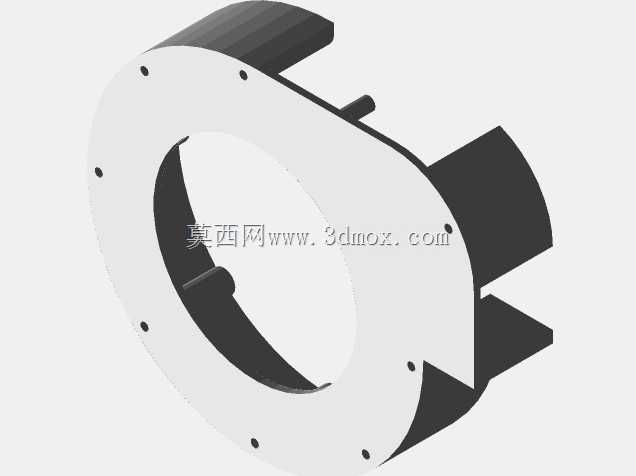

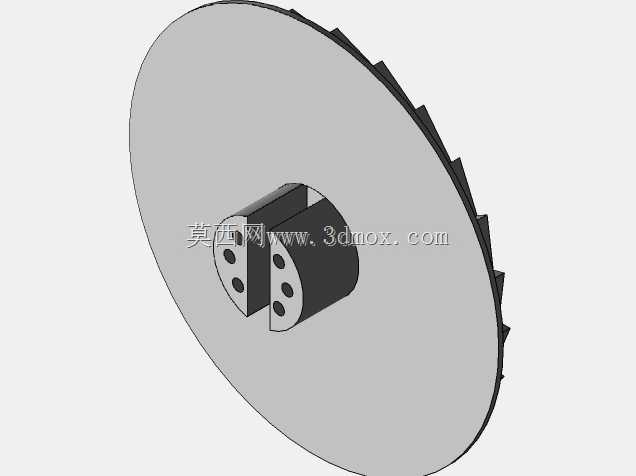

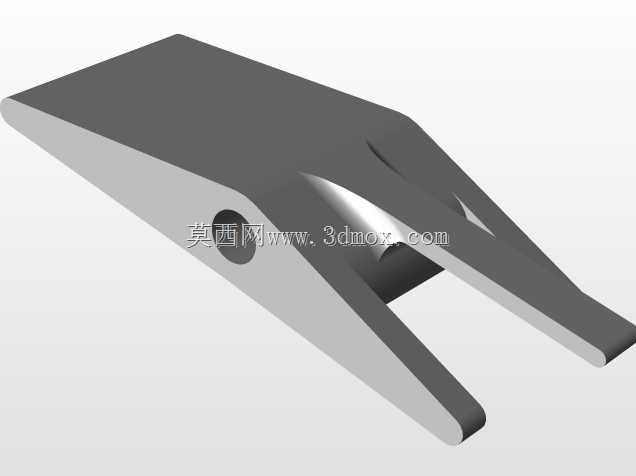

该棘轮卷筒主要面向户外露营、垂钓、野外作业等场景下的绳索、钓线、便携牵引绳收放需求，可集成在背包侧挂、露营装备挂载点、便携钓具套件中，解决传统外露式卷筒易卡滞、误松脱、体积过大不便携的痛点。从结构设计逻辑来看，整体采用内嵌式棘轮止逆布局，将棘爪组件整合在卷筒侧端的半透明防护壳内，避免户外使用时泥沙、草屑进入啮合间隙引发的卡滞问题，相比初代结构大幅压缩了径向尺寸，整体宽度缩减至原方案的二分之一左右，安装边界可适配多数标准户外挂载点的安装孔位，无需额外定制转接支架即可完成装配。功能层面，该结构保留了棘轮机构的单向锁止特性，收卷时卷筒可沿收绳方向顺畅转动，反向受绳索拉力时棘爪自动卡入棘轮齿槽实现锁止，避免绳索受外力意外松脱；操作端摒弃了原有突出的长手柄结构，改用端面圆形嵌入式把手，操作时不会与周边挂载的其他装备发生剐蹭，同时重新设计的棘爪复位弹簧采用更大线径的硬质弹簧，相比常规细弹簧抗疲劳寿命更长，在野外温差变化较大的环境下仍能保持稳定的棘爪顶紧力，不会出现低温下弹簧弹力不足导致的止逆失效问题。结构细节上，卷筒主体采用轮辐式减重设计，中间的紫色轴套部位为核心安装定位基准，与安装轴的配合间隙控制在小间隙滑配范围，既保证转动顺畅无卡滞，又不会出现径向窜动引发的棘爪啮合错位；棘爪采用流线型外露按压端，表面无突出的螺丝点位，按压操作时受力均匀，解锁时仅需单指按压即可解除棘轮锁止，实现绳索的快速放出，操作逻辑适配户外戴手套操作的使用场景，不会出现小按键难以按压的问题。整体结构做了简化整合，仅保留线轴、棘轮、棘爪、复位弹簧、侧端防护壳、操作把手几个核心零件，零件数量相比初代方案减少近三分之一，装配时无需复杂工装即可完成组装，后期维护仅需拆开侧端防护壳即可清理内部杂物、更换复位弹簧，维护成本极低，适配户外装备高可靠性、易维护的使用要求。
