推拉式快速夹钳钮扣钳虎钳结构

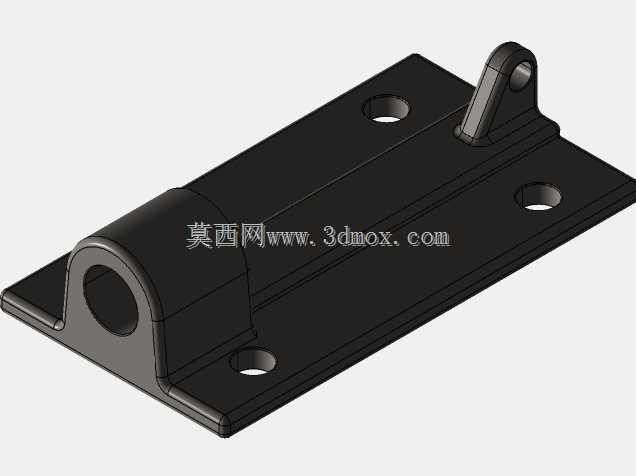

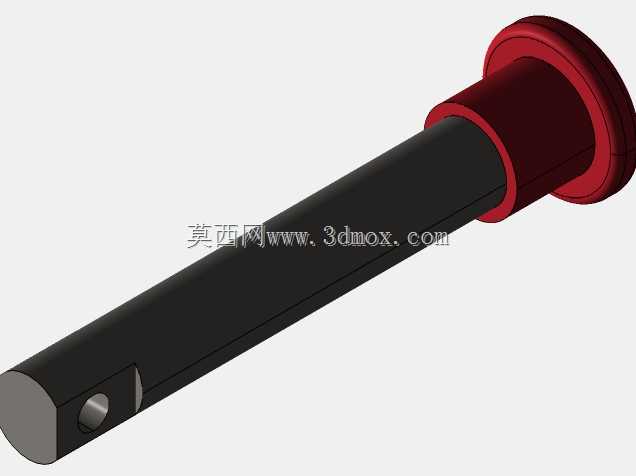

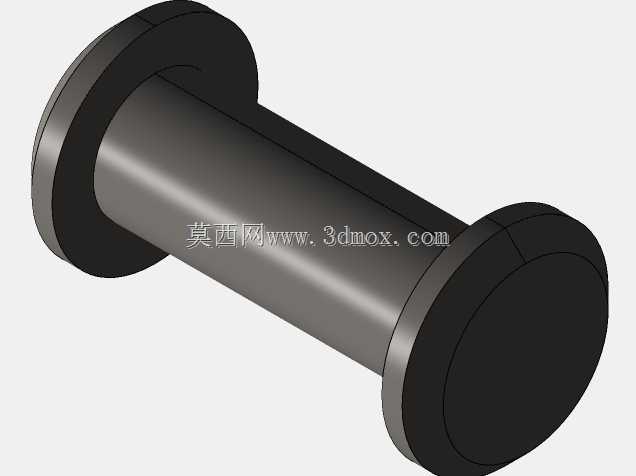

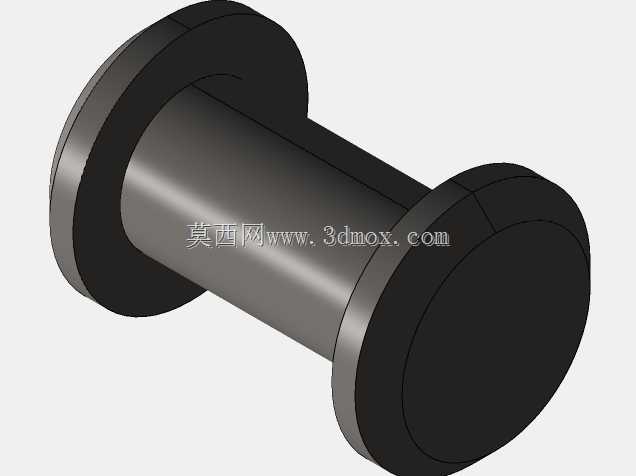

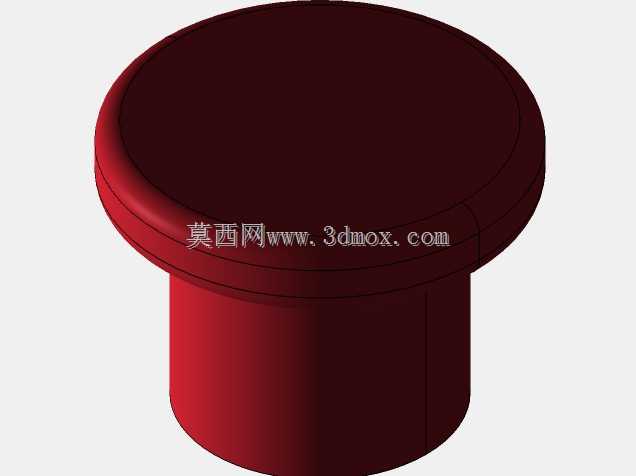

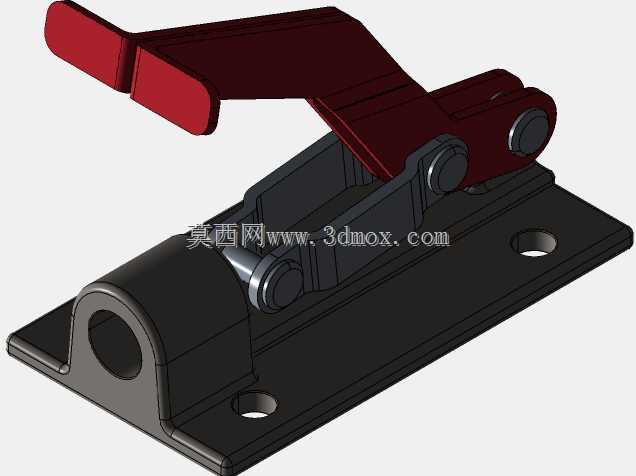

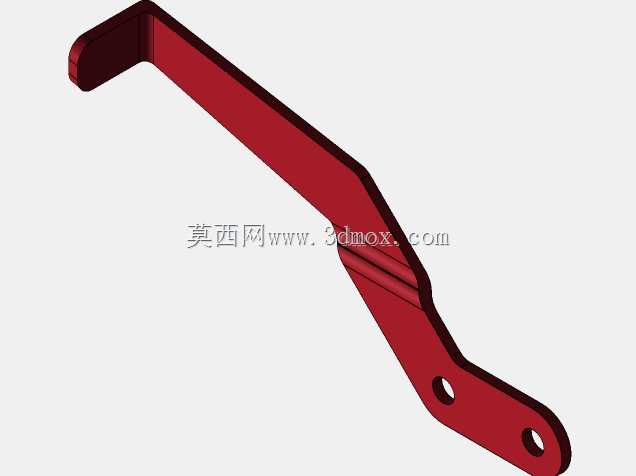

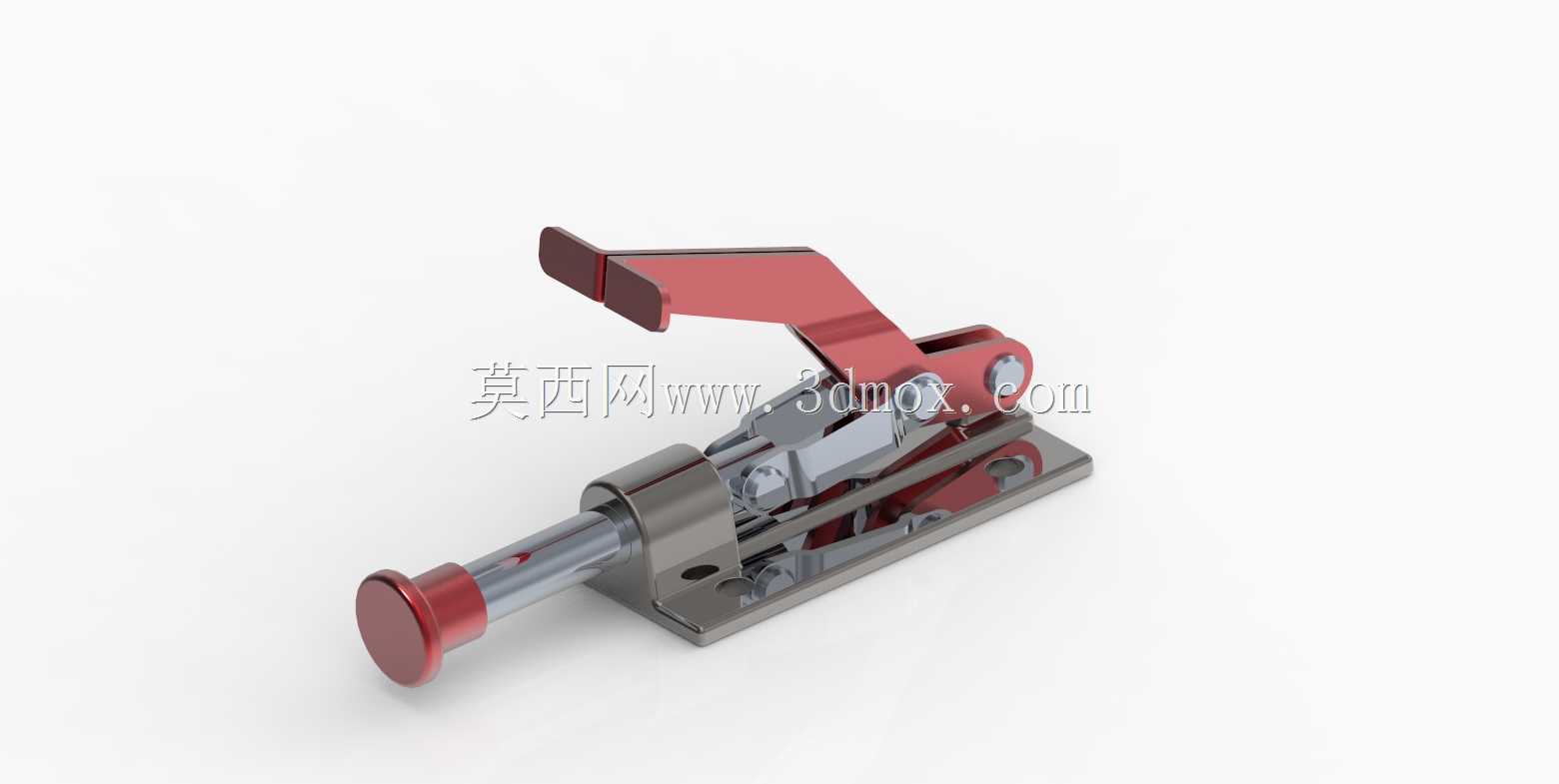

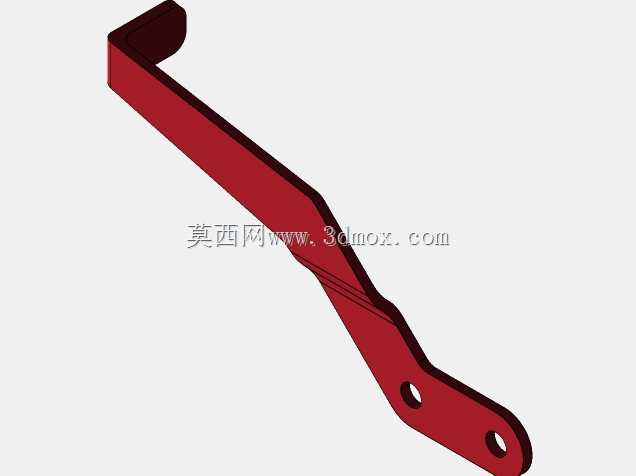

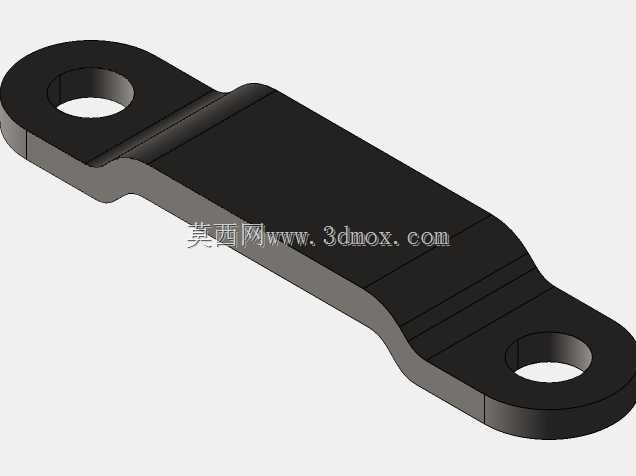

这类推拉式快速夹钳常被应用在工装治具、装配工位、检具定位场景中，用来实现工件的快速压紧与释放，相比传统螺栓压紧的方式，单次装夹动作耗时可压缩至一秒内，能大幅提升批量生产环节的上下料效率。在实际产线使用中，这类夹钳多被安装在焊接工装、电子件装配治具、木质家具拼接夹具上，依靠连杆机构的死点特性实现夹紧后的自锁，即便承受一定的振动载荷也不会出现松脱问题，无需额外增加防松结构。从结构设计逻辑来看，该夹钳采用推拉式施力路径，操作手柄的力通过多组连杆放大后传递到前端的压杆上，压杆做直线往复运动，行程可根据实际装夹需求调整，底座预留的安装孔位适配常见的螺栓固定规格，可直接固定在工装平台或者型材架上，不需要额外加工转接件。设计时需要重点考虑连杆铰接点的间隙控制，间隙过大会导致夹紧行程出现虚位，压头的压紧位置偏差超过0.2mm就会影响工件定位精度，同时铰接位置需要预留润滑空间，长期往复运动下如果缺少润滑，铰接销的磨损会加快，直接缩短夹钳的整体使用寿命。外形上该夹钳整体为卧式布局，操作手柄向上翘起，符合人工操作的施力角度，操作人员站在工位旁无需过度弯腰或者抬手就能完成扳动操作，压杆前端的压头采用可拆卸设计，可根据被夹工件的表面材质更换橡胶头、金属平压头或者异型压头，避免夹伤工件表面。安装边界方面，底座的安装孔间距为通用标准尺寸，固定后整体高度不会占用过多垂直空间，在狭小的工装布局中也能灵活布置，压杆的伸出长度可通过尾部的调节螺母微调，适配不同厚度工件的夹紧需求，夹紧力的大小也可通过调节螺母进行调整，针对薄壁件可以调小夹紧力避免工件变形，针对厚重的金属加工件则可调大夹紧力保证装夹稳固。这类夹钳的所有受力构件均采用金属材质，关键受力的连杆部件做了淬火处理，表面硬度满足高频次往复使用的耐磨要求，长期在车间多尘、有少量切削液飞溅的环境下使用也不易出现锈蚀或者卡滞问题。
