三头六角头高强度螺栓结构设计

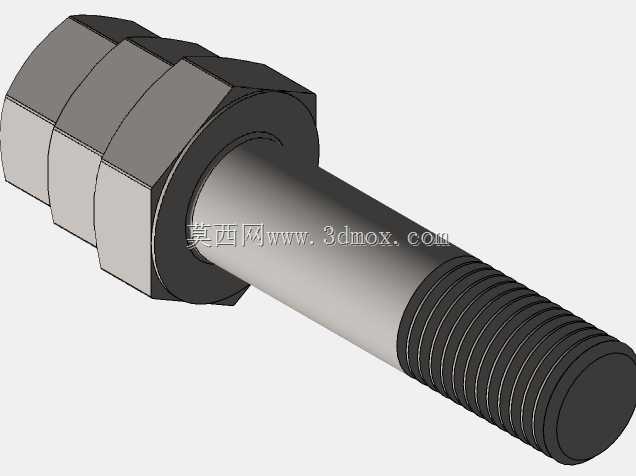

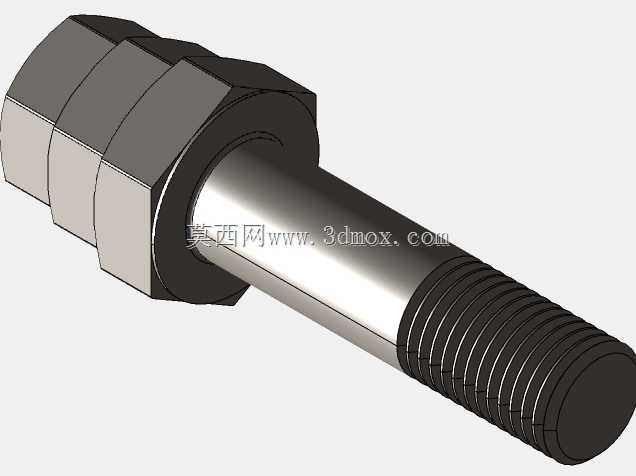

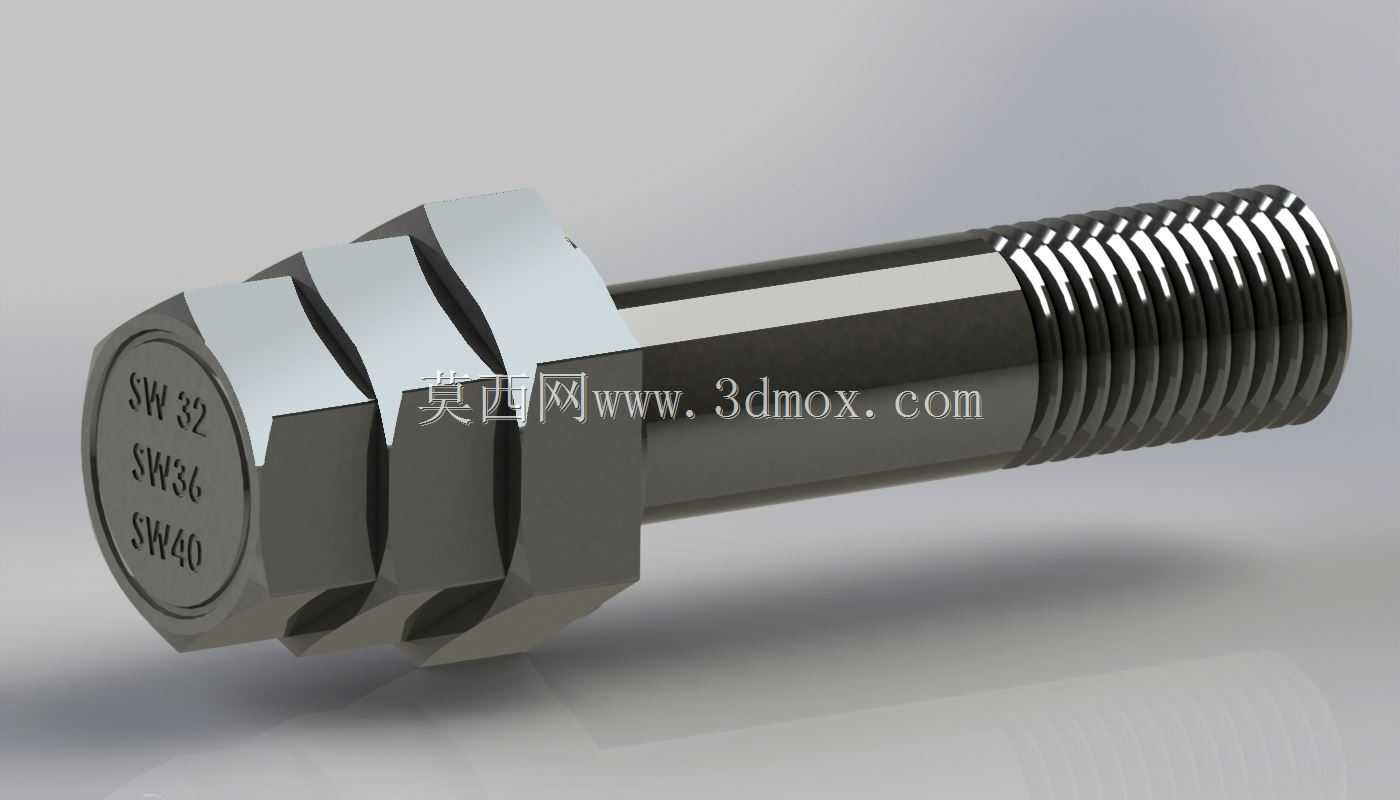

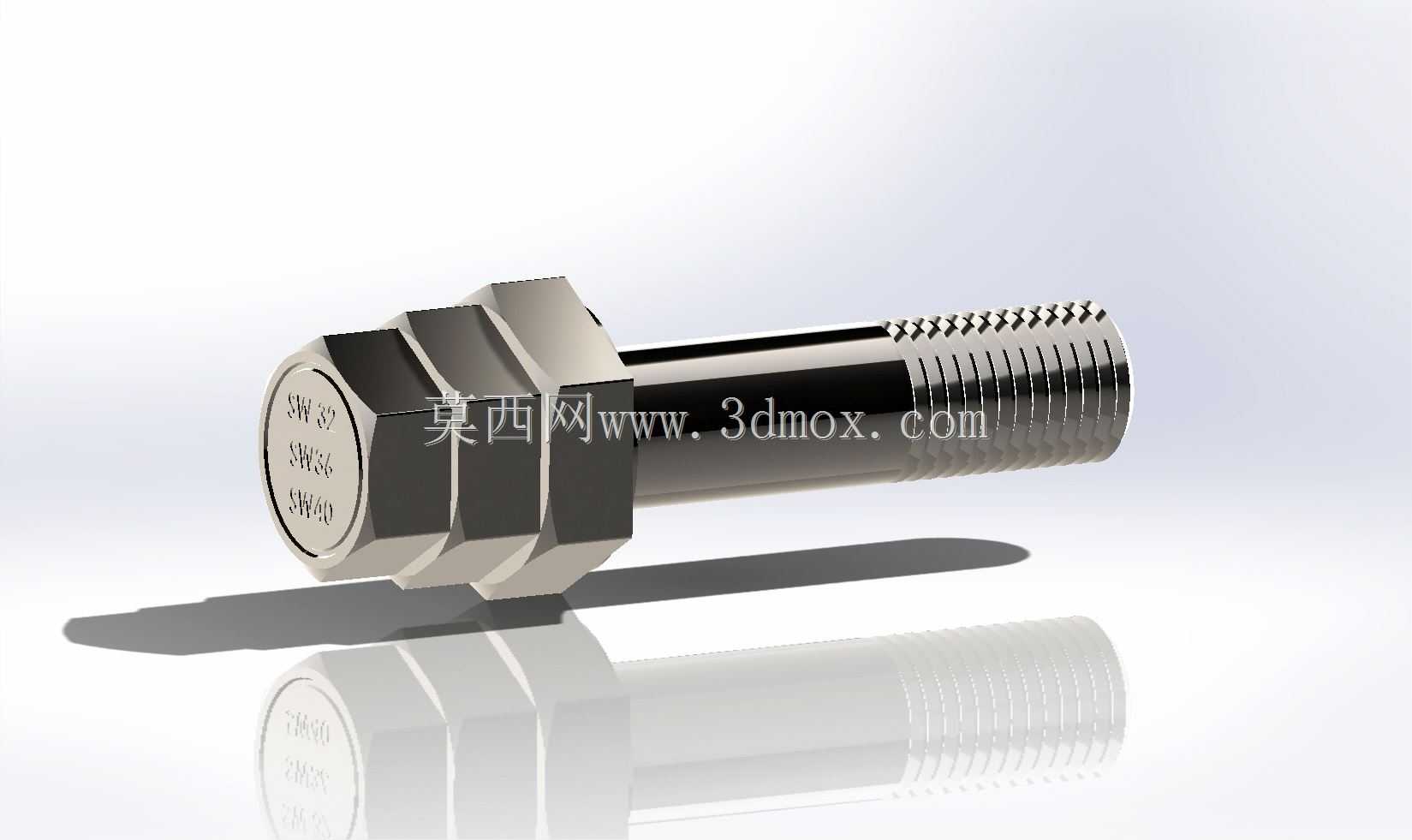

这款三头六角头螺栓的设计，最初是针对重型装备检修场景中频繁拆装的连接需求优化而来，常规单头六角螺栓在反复承受交变载荷、多次拆装后，六角头棱角容易出现滑牙磨损，一旦扳手咬合失效，只能通过切割破坏螺栓才能拆卸，不仅耽误设备维保进度，还可能损伤被连接件的安装基面。设计时将螺栓头部设置为三个连续的六角受力段，每个受力段都预留了标准扳手的咬合余量，当最外侧的六角段因多次拆装出现棱角磨损后，可依次使用内侧的六角段完成拆装操作，大幅延长了螺栓在频繁维保工位的使用寿命。从实际应用场景来看，这类螺栓多用于矿山破碎设备的衬板连接、工程机械液压阀组的安装固定、重型输送线的机架拼接等需要定期拆解维护的部位，这些场景下的连接副不仅要承受设备运行带来的振动冲击，还要兼顾维保拆装的便捷性，常规螺栓往往在3-5次拆装后就出现头部打滑问题，而三头结构的设计能将可重复拆装次数提升三倍以上。从结构特性上看，螺栓杆部采用等强度设计，螺纹段采用标准公制粗牙螺纹，牙型角60度，螺纹收尾处设置了退刀槽避免应力集中，光杆段的直径略大于螺纹大径，在安装时光杆段与被连接件的安装孔形成过渡配合，能承受更大的横向剪切载荷，避免连接副在振动工况下出现横向窜动。头部的三个六角段采用等距分布的切槽分隔，切槽深度刚好避开扳手咬合的受力面，不会降低头部的整体抗扭强度，每个六角段的对边尺寸完全一致，可使用同一规格的标准扳手操作，不需要额外准备特殊工具。安装边界方面，螺栓头部的总高度比同规格常规六角螺栓高出约两个六角头厚度，设计安装空间时需要预留足够的扳手操作余量，被连接件的安装孔公差建议取H8，与光杆段形成过渡配合时既能保证定位精度，又不会造成安装卡滞，拧紧时可按照同等级高强度螺栓的扭矩要求操作，三个六角段的抗扭强度一致，不会出现某一段先断裂的情况。在建模过程中，需要重点保证三个六角段的同轴度，以及六角面与螺栓轴线的垂直度，否则会出现扳手咬合偏斜、拧紧时受力不均的问题，螺纹段的建模要符合标准螺纹牙型参数，避免实际装配时出现螺纹卡滞、咬合不良的情况，头部的切槽处要做微小的圆角过渡，减少热处理时的应力集中风险，提升螺栓整体的疲劳强度。
