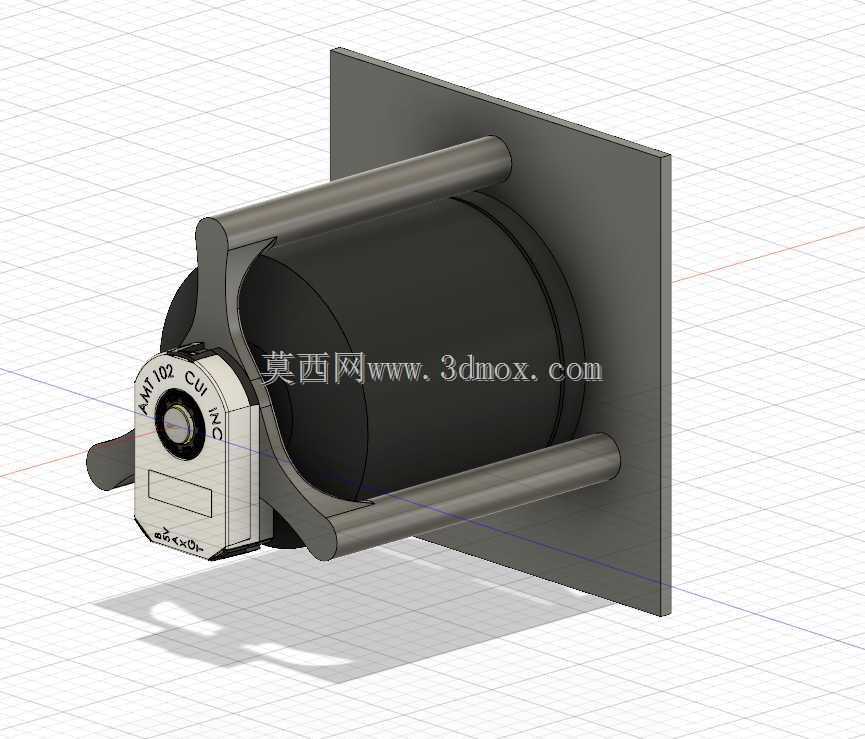

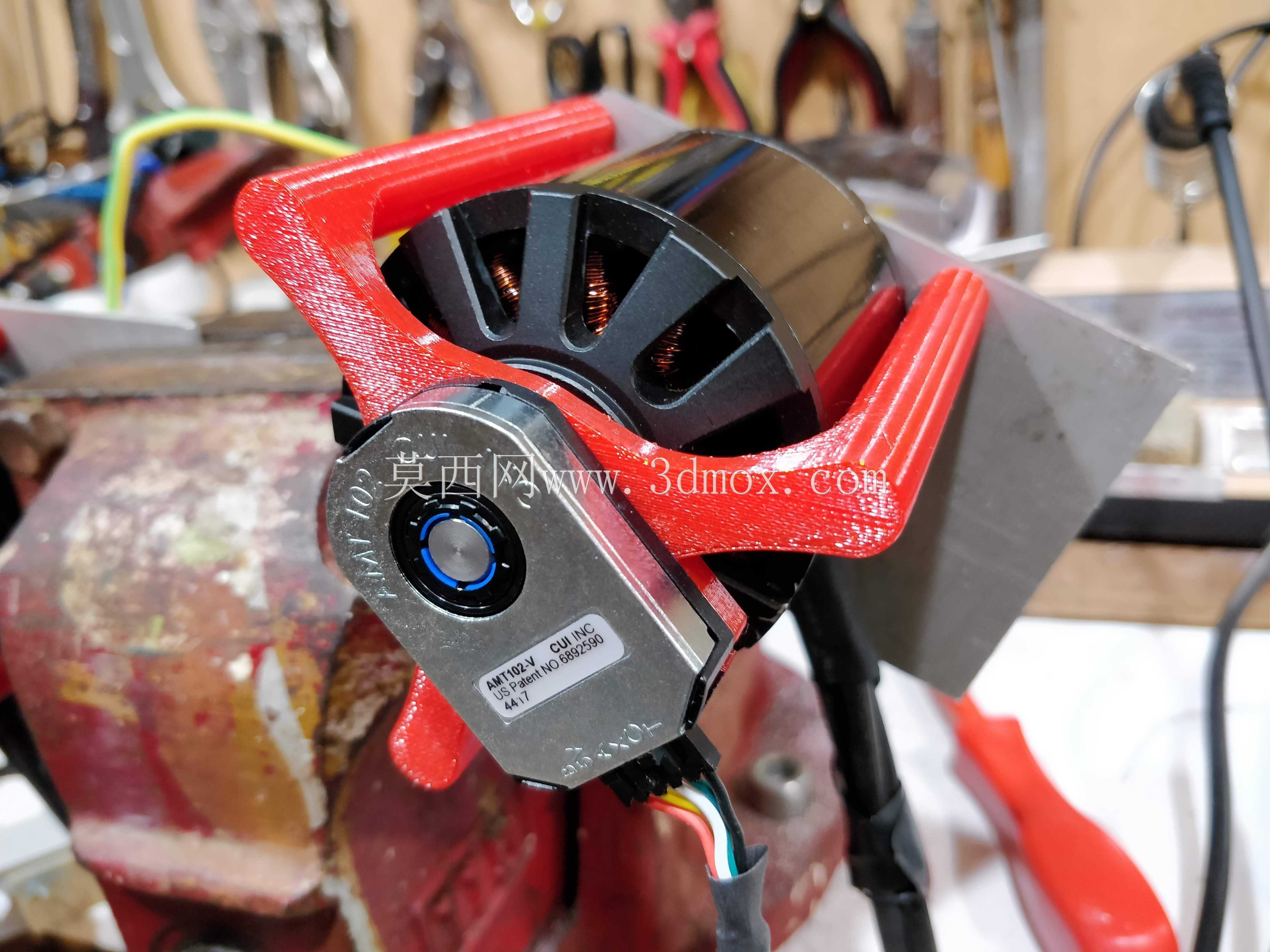

适配AMT102编码器的Odrive D6374薄型安装支架

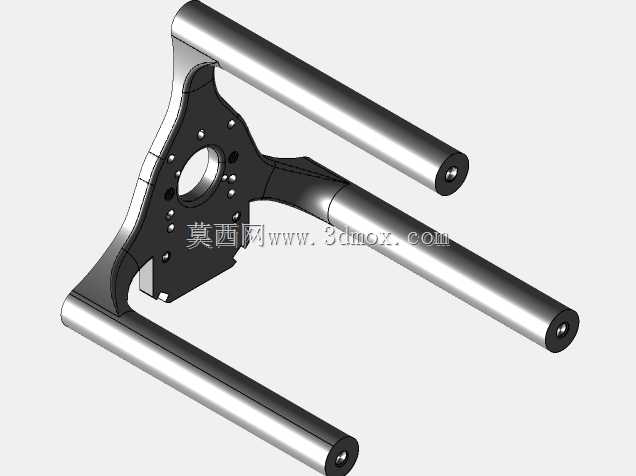

在小型伺服传动、桌面级运动控制平台的搭建场景中，编码器与电机的同轴安装精度直接决定了位置反馈的信号稳定性，进而影响整套运动系统的闭环控制效果，这款适配Odrive D6374电机的薄型安装支架，正是针对AMT102编码器的安装需求做的定向结构设计。从实际安装边界来看，支架整体贴合D6374电机的端盖轮廓做了贴合式造型，没有额外向外延伸的冗余结构，整体厚度控制在极小范围内，不会额外增加电机轴向的安装长度，对于安装空间局促的紧凑型传动布局十分友好，比如桌面机械臂的关节内置安装、小型AGV驱动轮的内侧布局场景，都能避免支架与周边结构件产生干涉。支架的固定结构采用双导杆夹持配合端面定位的设计，两根平行导杆直接卡入电机端盖对应的安装位，不需要额外在电机壳体上打孔攻丝，不会破坏电机原有壳体的防护结构，安装时只需要调整导杆的夹持深度就能完成编码器与电机轴的同轴度粗调，配合支架端面上预留的编码器安装孔位微调间隙，能快速将编码器的轴套与电机输出轴的同轴度误差控制在允许范围内，避免编码器轴承受额外径向力导致的轴承磨损、信号跳变问题。考虑到3D打印的加工特性，支架的所有受力部位都做了等壁厚加强处理，夹持部位的圆角过渡避免了打印过程中的应力集中问题，不需要额外做支撑就能完成打印成型，打印完成后只需要简单去除毛边就能直接投入装配，不需要二次机加工。支架的编码器安装面做了沉孔设计，编码器固定螺丝的头部不会突出安装平面，避免后续接线或者加装防尘罩时产生干涉，同时安装面与电机轴线的垂直度在设计时做了公差约束，能保证编码器码盘与电机轴的垂直精度，减少高速运转时的码盘晃动量。在实际使用场景中，这类支架主要解决了市售D6374电机没有标配编码器安装位的问题，不需要用户自行设计切割转接板，也不用采用抱箍类的粗糙固定方式，能大幅缩短小型运动平台的搭建周期，同时保证编码器长期运行的固定可靠性，避免设备运行过程中因为支架松动导致的位置反馈丢失、电机失控等问题。支架的整体造型完全贴合配套部件的轮廓，没有多余的装饰性结构，所有结构特征都服务于安装定位、受力承载的实际功能，对于做小型伺服系统集成、桌面运动设备开发的结构设计人员来说，能直接套用在对应的电机编码器组合上，减少重复建模的工作量。
