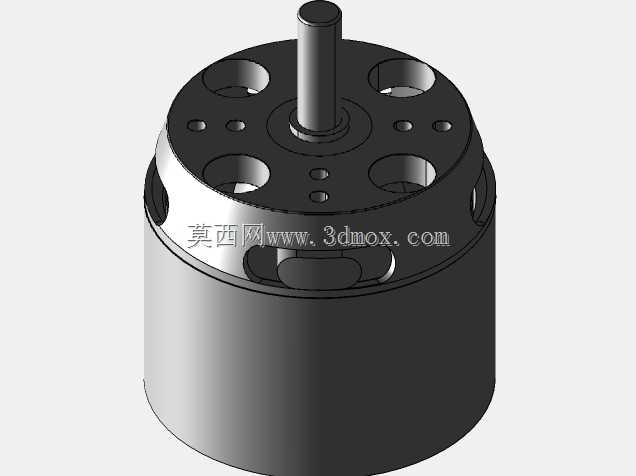

科达6364外转子无刷直流动力电机

这款外转子无刷直流电机，核心适配航模、小型无人动力平台、轻量化电动传动场景，作为动力输出核心部件，其190KV的转速电压比参数，能够在对应供电区间内输出匹配大直径螺旋桨的扭矩特性，避免了同功率内转子电机需要搭配减速组的结构冗余，直接驱动负载即可满足推力输出需求，在固定翼航模、多旋翼无人设备、小型电动滑板类载具上都有成熟的应用空间。从结构设计逻辑来看，外转子的结构形式将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，相比同尺寸内转子方案，能够获得更大的气隙直径，扭矩输出密度更高，转动惯量也更适配螺旋桨这类大直径负载的转动特性，运行时的动平衡冗余量更充足。电机的前端盖预留了多组圆周分布的安装孔位，孔位的节圆尺寸、通孔直径都匹配常规航模动力安装座的标准规格，中心输出轴的直径、伸出长度经过适配，既可以直接安装螺旋桨桨座，也可以通过联轴器连接小型传动机构，安装边界清晰，不需要额外做复杂的转接结构设计。端面上的镂空开孔并非单纯减重设计，旋转时外壳带动气流穿过开孔，能够直接带走定子绕组工作产生的热量，在持续大油门输出的工况下，绕组温升可以控制在合理区间，避免高温退磁或者绝缘老化的问题。外壳侧面的开槽同样兼顾散热与减重，在保证外壳结构强度、支撑磁钢不发生形变位移的前提下，尽可能降低自身转动重量，减少不必要的动力损耗。建模过程中还原了定子绕组的排布空间、轴承安装位的配合尺寸、输出轴与转子外壳的同轴度定位结构，每一处配合面的公差预留都符合实际加工装配的要求，比如轴承位的过盈配合量、端盖与基座的止口定位尺寸，都和量产实物的装配逻辑一致，不存在结构干涉或者无法装配的设计缺陷。对于做动力系统选型、小型电动设备结构设计的从业者来说，这个模型可以直接导入装配体中做安装干涉检查、动力布局匹配，不需要重新测绘外形尺寸，能够大幅缩短前期方案设计的周期，也可以作为无刷电机结构学习的参考样例，直观理解外转子无刷电机的内部结构组成与装配关系。
