弹簧压紧式快速夹持锁定构件结构设计

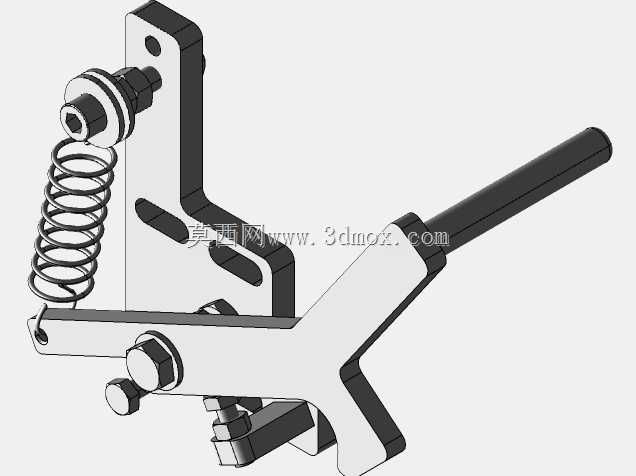

这类带弹簧复位的肘节式锁定构件，常被应用在港口起重设备的检修位锁止、小型工装夹具的快速压紧、物流周转载具的舱门固定等场景，核心作用是在无额外动力输入的前提下，通过机械结构的过死点特性实现可靠锁止，避免受振动、外力扰动出现意外松脱。从结构设计逻辑来看，整个构件采用L型安装基座作为承载主体，基座上预留两个沉头安装孔，可直接通过螺栓固定在设备的安装立面，安装时需保证基座的贴合面平面度公差不超过0.1mm，避免锁止动作出现卡滞。操作手柄采用长力臂设计，握持端做了圆弧过渡，操作人员扳动手柄时可通过杠杆放大作用力，降低操作力度需求，手柄与锁止拨叉采用同轴铰接设计，铰接轴选用带防松卡槽的圆柱销，避免长期往复动作出现销轴窜动。复位弹簧套设在导向螺栓上，一端抵靠在基座的弹簧定位凸台，另一端抵靠在拨叉的弹簧承力面，当手柄扳动至解锁位置时，弹簧被压缩储能，松开手柄后弹簧可自动带动拨叉复位至锁止工位，无需额外手动复位操作。锁止拨叉的工作端做了15度的导入倒角，在与被锁止件的锁销对接时，可自动修正少量对位偏差，降低对位精度要求，适配现场安装的累计误差。从安装边界来看，整个构件锁止状态下的横向伸出尺寸不超过120mm，纵向高度不超过80mm，安装孔中心距为45mm，适配厚度8-12mm的设备安装板，安装时需在手柄活动范围内预留不小于30mm的操作空间，避免周边构件干涉扳动行程。结构的受力路径经过优化，锁止状态下外力通过拨叉直接传递至安装基座，铰接轴与弹簧仅承受复位预紧力，不承担主载荷，可有效延长易损件的使用寿命，弹簧的预紧力可通过端部的调节螺母进行调整，适配不同锁止力度需求的工况，调整时需保证弹簧压缩量在总行程的30%-60%区间，避免预紧力过大导致操作费力，或是预紧力不足导致复位失效。
