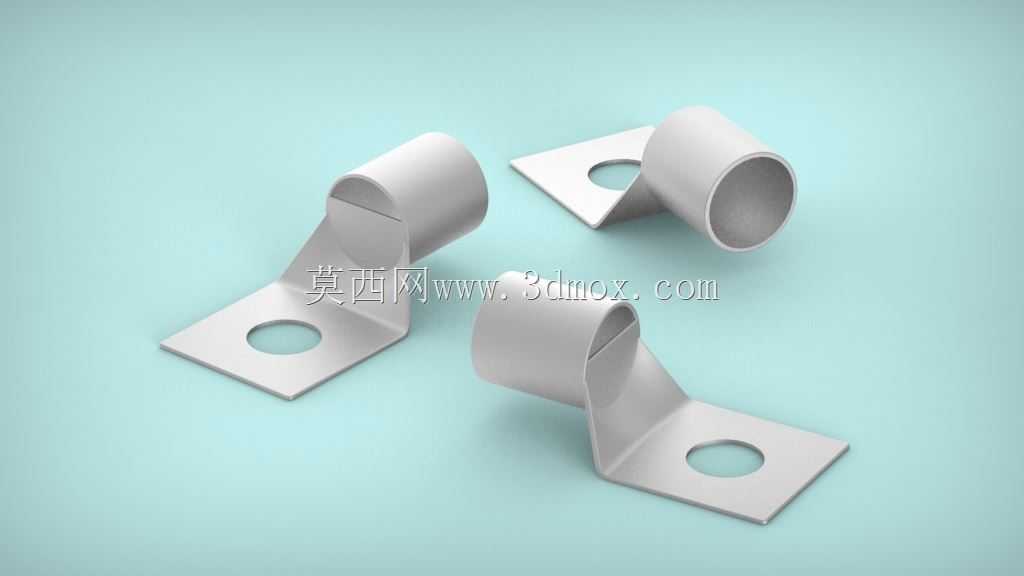

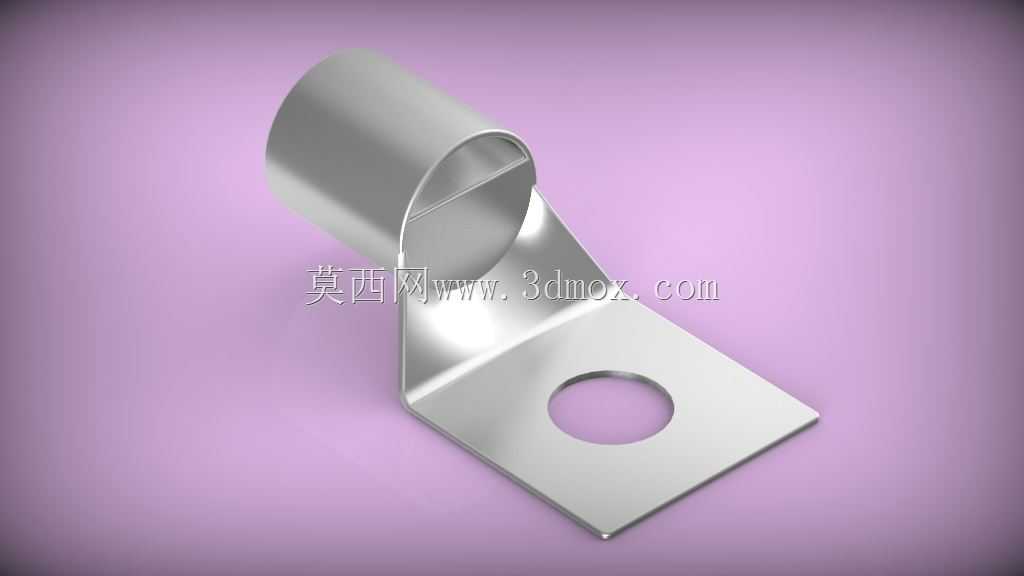

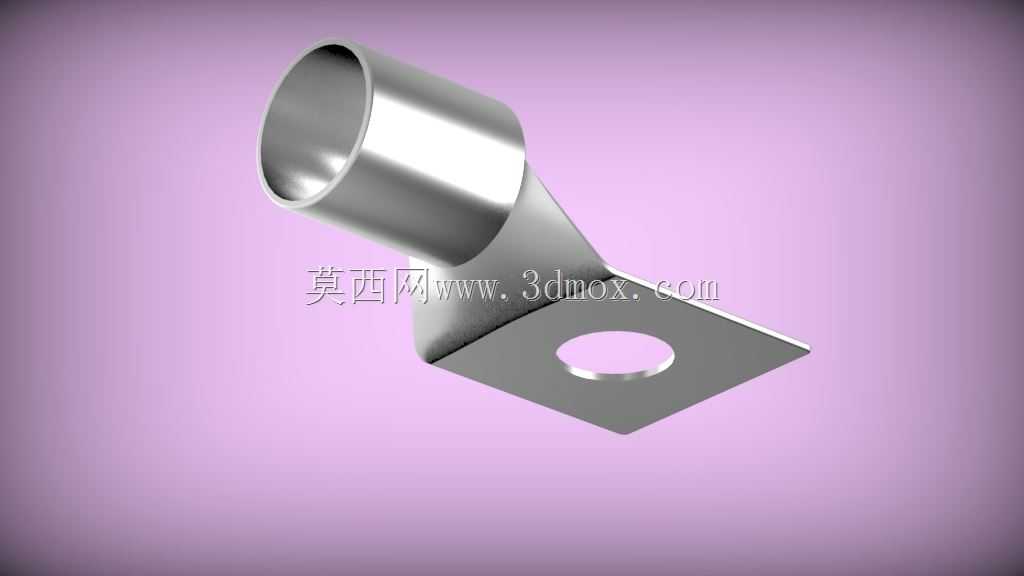

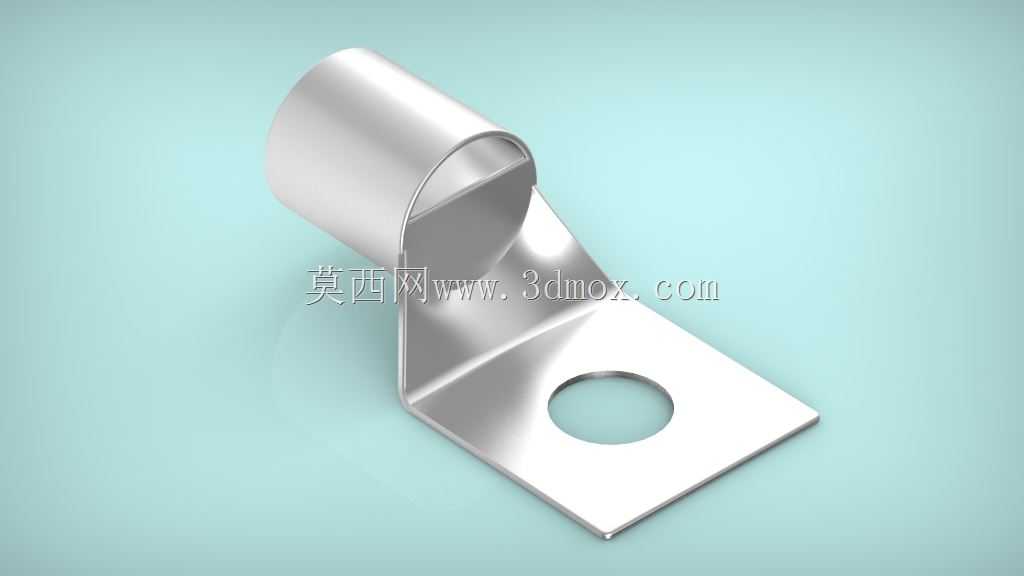

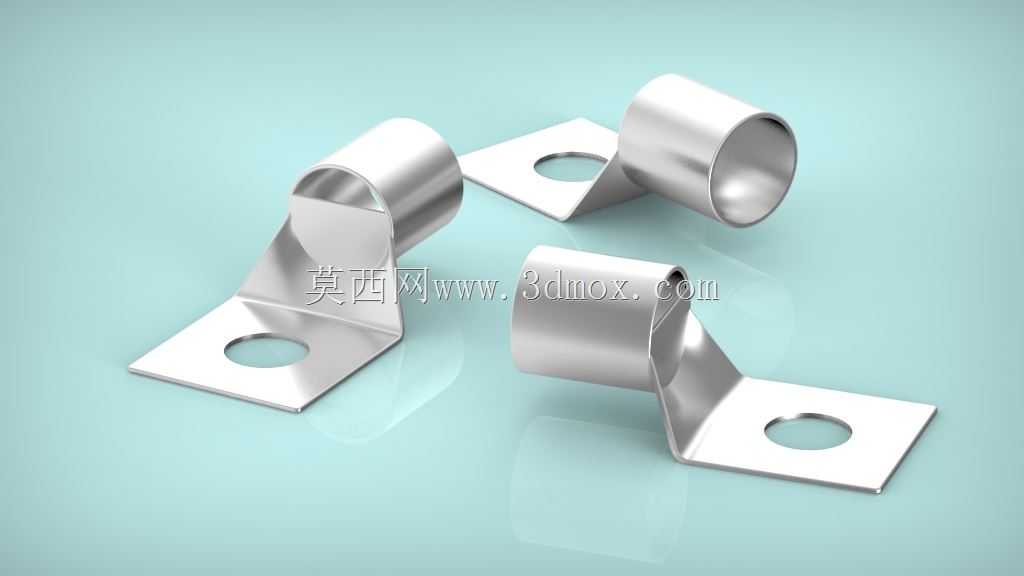

伯迪型90度弯折单孔压接接线端子结构

这类压接式接线端子主要应用在低压电气柜、工业控制设备、新能源配电回路的线缆端接场景，用来实现多股铜芯导线与设备安装板、接地排、元器件接线柱之间的可靠导通连接，相比螺丝锁紧的端子结构，压接成型的连接点抗振动性能更强，在移动设备、车载电气、工程机械这类存在持续振动的使用场景中，能有效避免导线松脱、接触电阻升高引发的发热故障。从结构设计来看，该端子采用一体化冲压弯折成型工艺，整体分为压接筒与安装固定片两个功能区段，压接筒为开口卷圆结构，适配对应线径的多股软铜线，压接作业时通过专用冷压钳从筒身多方位施加挤压力，让筒壁金属与铜线线芯产生塑性变形，形成紧密的金属间结合，既保证足够的拉脱强度，也能将接触电阻控制在极低水平，减少长期通电的温升。安装固定片与压接筒呈90度直角弯折，固定片上预制单个圆形安装孔，可直接套入设备上预焊的螺栓柱或者接地排的固定螺栓，配合平垫、弹垫、螺母完成锁紧固定，直角弯折的结构设计能够适配安装面与线缆走向垂直的布线场景，避免线缆端部出现过度弯折导致的线芯损伤，同时能让布线走向更规整，减少柜内无效的线缆弯折余量。设计阶段需要重点控制几个关键边界尺寸，首先是压接筒的内径尺寸，需要与适配线径的导线外径匹配，间隙过大会导致压接后压合力不足，容易出现导线拉脱，间隙过小则会导致穿线困难，现场装配效率降低；其次是弯折处的圆角半径，不能过小，否则冲压弯折过程中容易出现金属层微裂纹，长期使用或者受力时出现断裂失效，同时弯折角度的公差需要控制在合理范围，避免安装时固定片与安装面无法完全贴合，导致锁紧后端子存在额外内应力；另外固定片上的安装孔中心到压接筒端面的距离、固定片的外形长宽尺寸，都需要匹配对应规格螺栓的安装空间，避免与相邻的其他端子、元器件产生干涉。端子表面采用镀锡处理，既可以提升铜基材的抗氧化能力，也能降低接触表面的氧化层电阻，在潮湿、有轻度腐蚀的工业环境中也能保持长期稳定的导通性能，压接筒的开口缝隙设计也经过优化，压接过程中开口处不会出现过度外翻或者叠层，保证压接后筒身对导线的包裹均匀，受力点分布一致。
