传感器测试用翻盖式遮挡作业工装结构

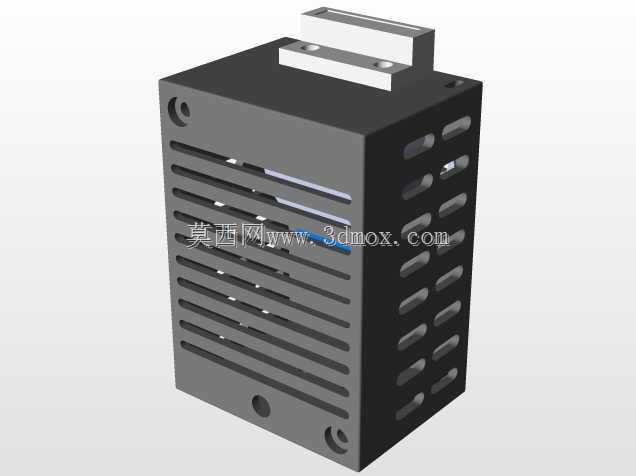

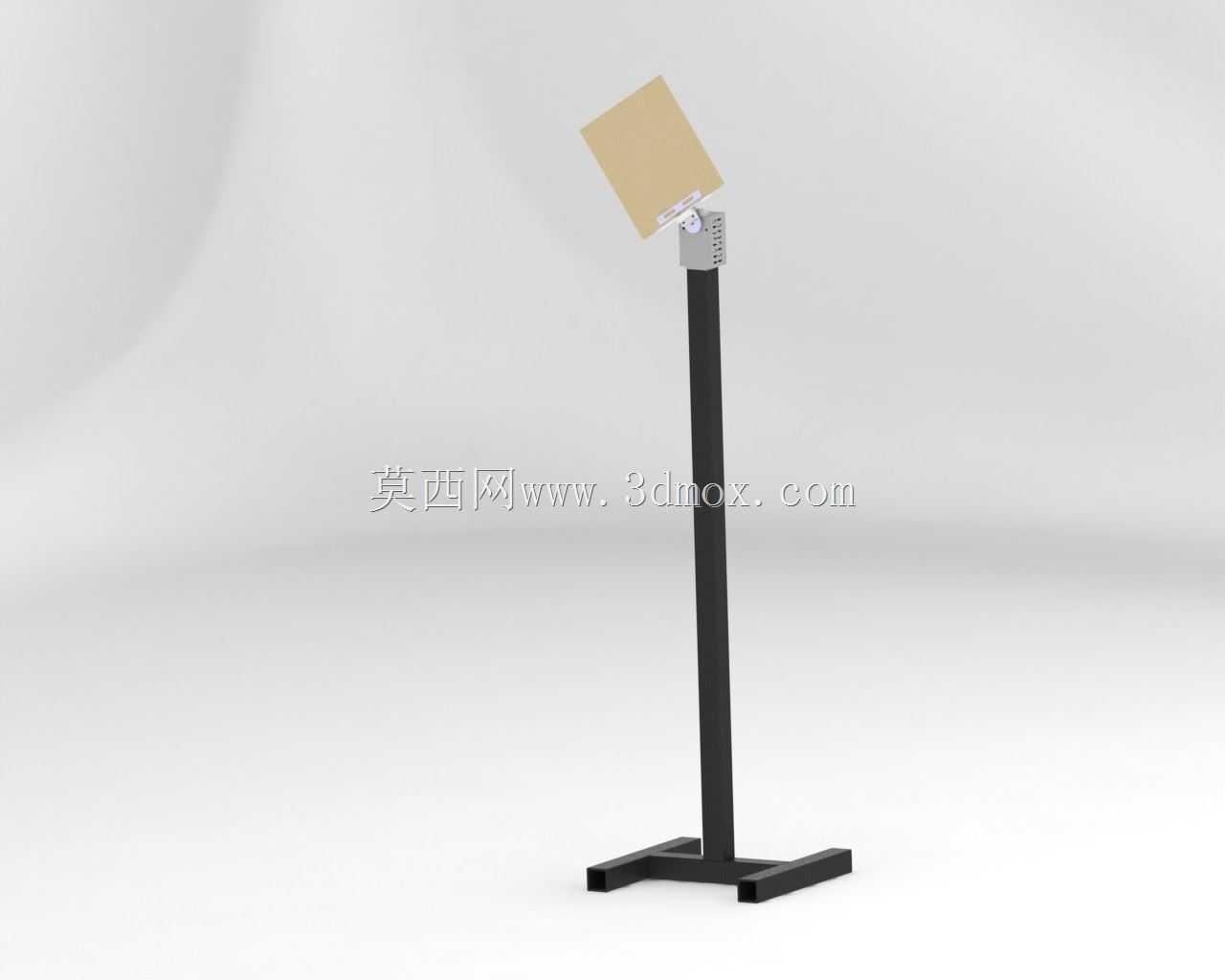

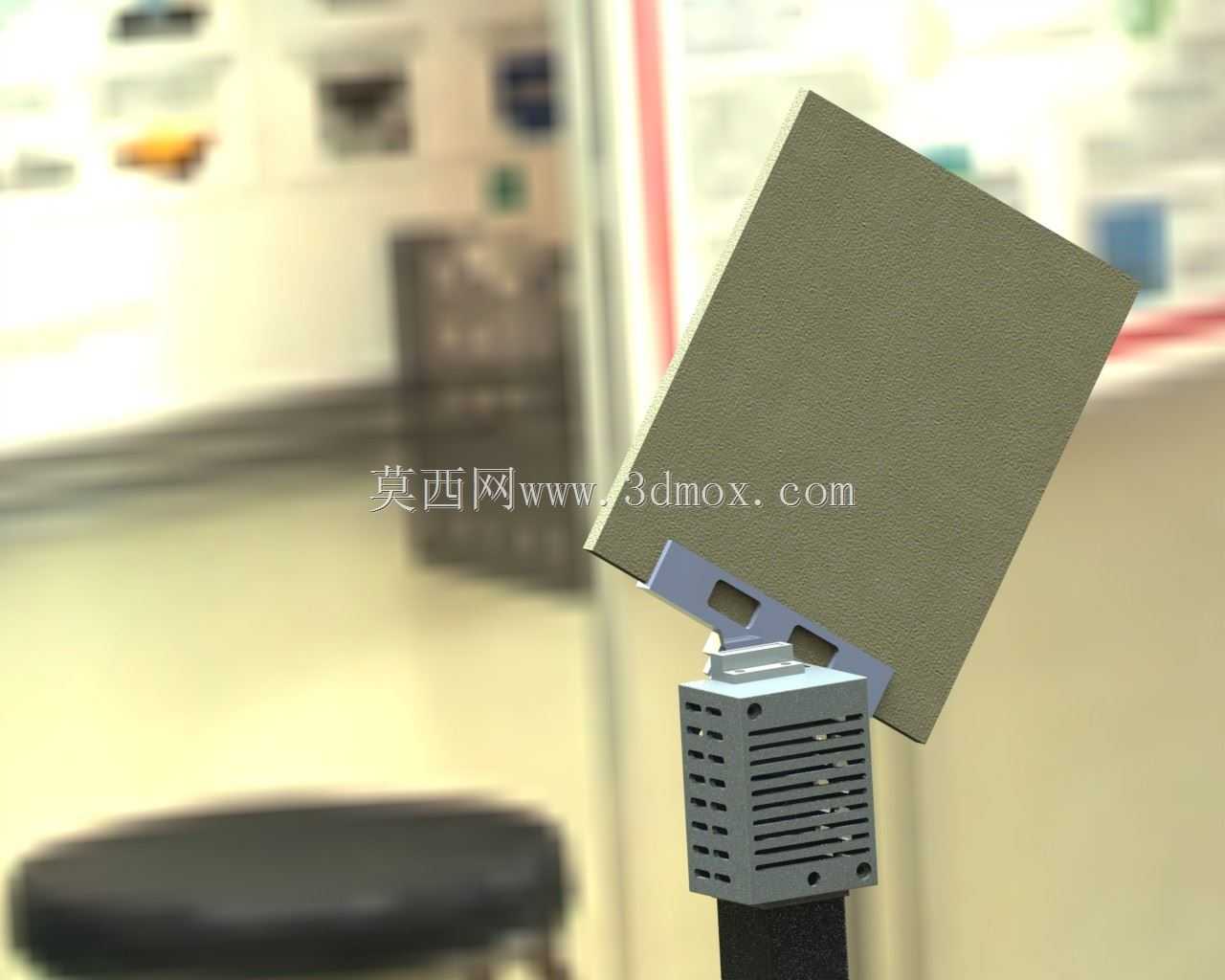

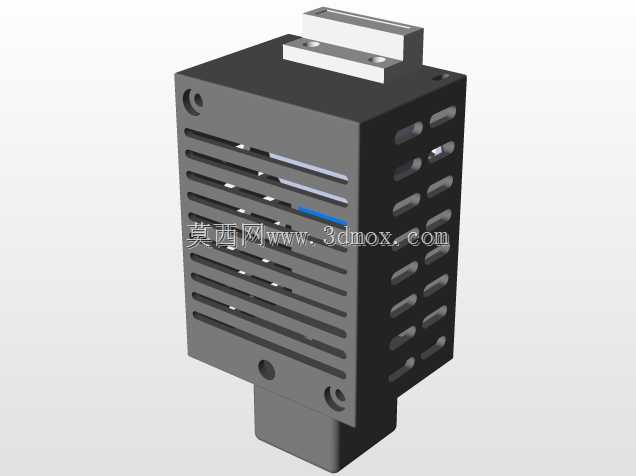

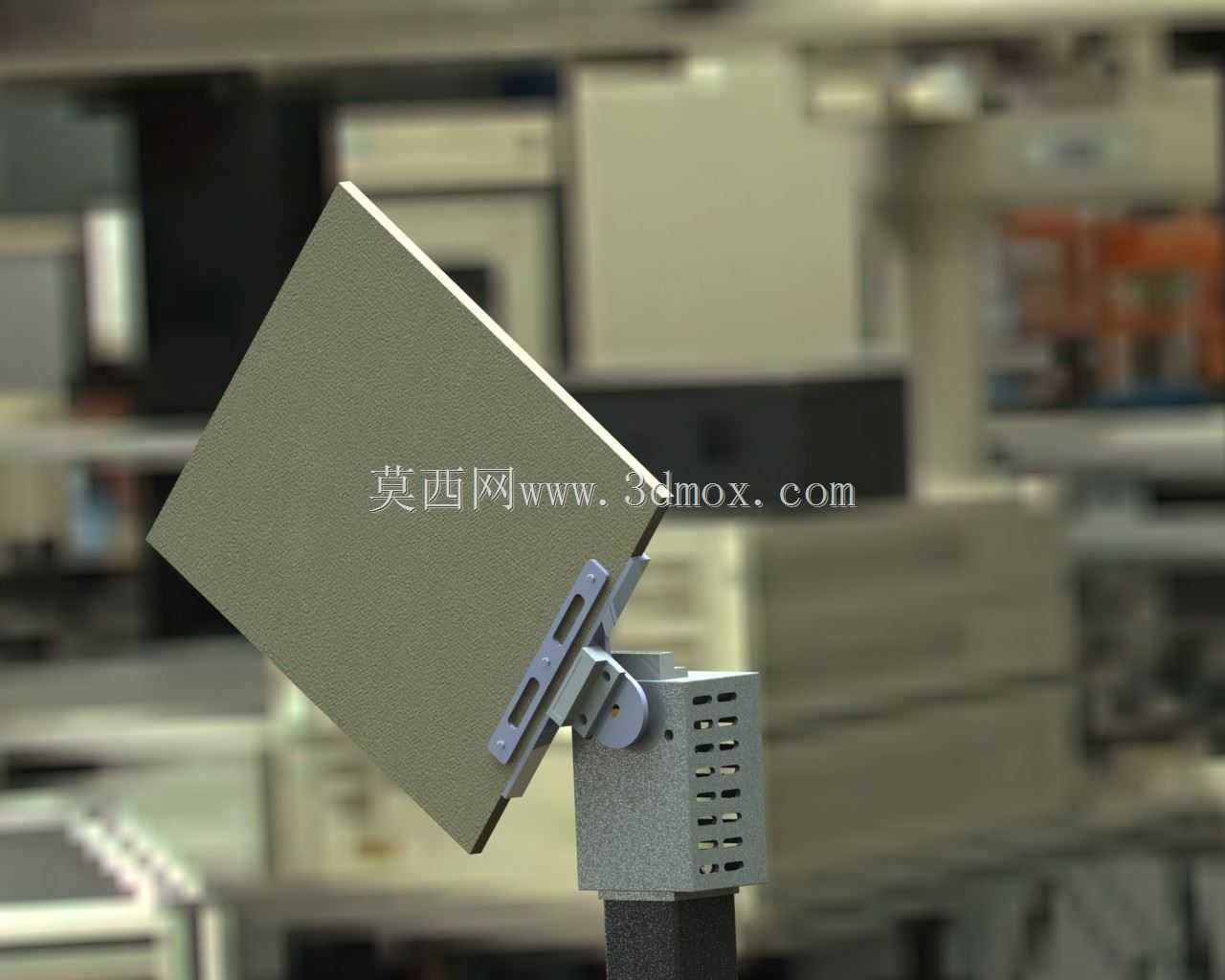

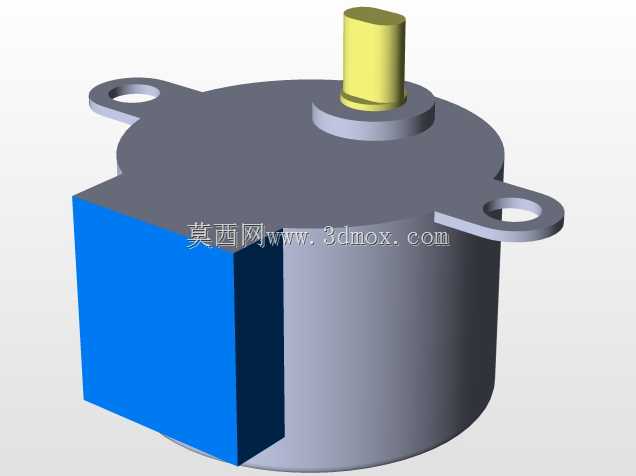

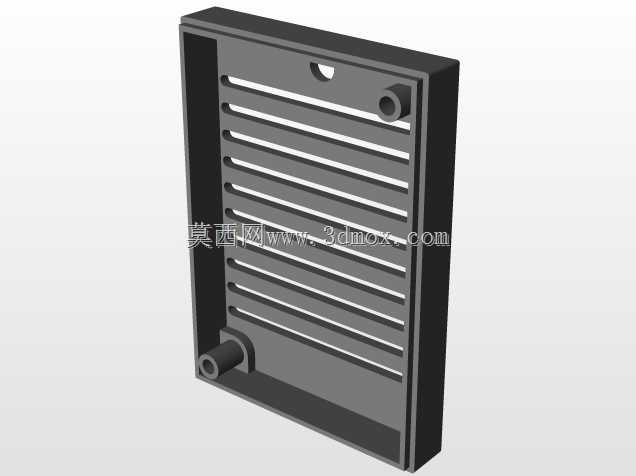

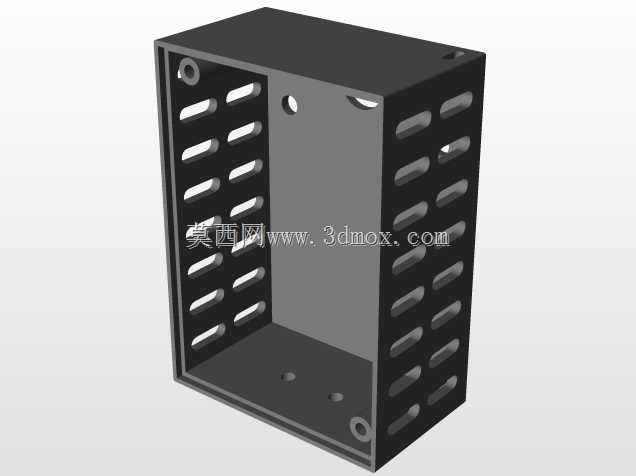

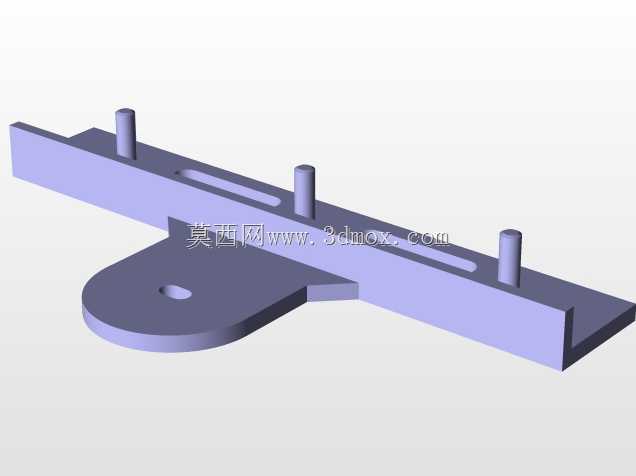

在传感器量产前的性能校验工位上，这类翻盖式遮挡结构是光感、接近类传感器测试环节的核心执行部件，主要承担测试过程中对传感器感应面的覆盖与揭开动作，模拟实际使用场景下的遮挡触发工况，为传感器的响应速度、触发阈值、复位精度等参数测试提供稳定可靠的动作执行支撑。整套结构采用立装式布局，底部为方形安装基座，基座侧面预留多组散热通槽，既可以减轻整体自重，也能为工位周边的电路模块预留散热空间，基座底部设置标准安装孔位，可直接固定在测试台的铝型材框架上，安装边界适配市面主流的传感器测试台架安装间距，不需要额外做转接板加工。上部的翻盖承载板采用平板式结构，板面做哑光氧化处理，避免测试过程中出现反光干扰光感类传感器的测试精度，承载板与基座之间通过铰接支座连接，铰接位置设置可调阻尼结构，可根据测试节拍调整翻盖的翻转阻力，避免动作过快产生冲击震动影响传感器测试数据的稳定性，也能防止动作过慢拖慢整体测试节拍。设计过程中优先考虑了动作的同轴度要求，铰接转轴的中心与传感器感应面的中心保持固定高度差，确保每次翻盖闭合时，承载板都能完全覆盖传感器感应区域，不会出现漏光、偏位导致的测试数据偏差，承载板上预留的长条调节孔位，可以根据不同尺寸规格的传感器调整遮挡面的相对位置，兼容多种外形尺寸的方型、圆型传感器测试需求，不需要针对单一型号传感器单独更换遮挡工装。整套结构的运动行程经过反复校核，翻盖翻开后的最大角度不会触碰工位周边的接线端子与扫码设备，闭合时的下压间隙预留了0.5mm的安全距离，不会压损传感器表面的感应镜片，基座内部预留了走线空间，可以配套安装小型驱动气缸或者扭簧复位结构，适配手动测试与全自动在线测试两种不同的工位场景，在小批量试产阶段可以采用手动扳动翻盖的方式完成测试，量产阶段直接加装驱动元件即可升级为自动测试工位，不需要对整体结构做大规模改动。结构的所有棱角位置都做了倒角处理，避免操作人员手动操作时被锐边划伤，铰接位置的销轴采用不锈钢材质，长期反复翻转也不会出现锈蚀卡滞的问题，适配车间多尘、多油污的作业环境，日常维护只需要定期在铰接位置涂抹少量润滑脂即可，不需要复杂的保养流程。
