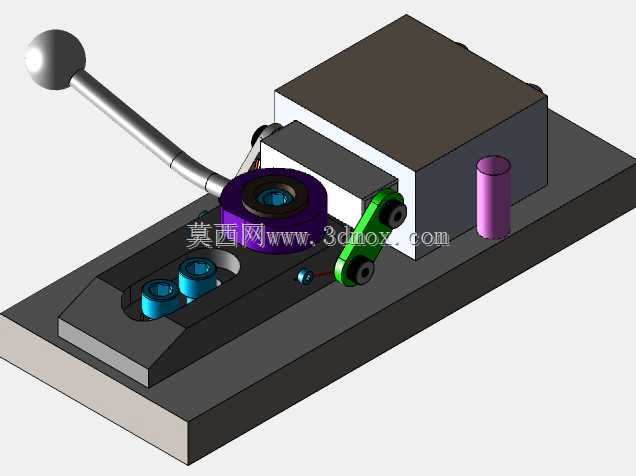

手动水平凸轮式夹紧操作工装夹具

这款手动操作的凸轮夹紧夹具，主要面向中小批量零件的机加工工序装夹场景，常见于普通铣床、钻床的工位辅助装夹，也可适配装配工位的工件定位固定需求，相比螺旋夹紧结构，它的操作行程更短，单次扳动手柄即可完成夹紧与松开动作，能有效减少单件装夹的辅助耗时，适合工位节拍要求不高但换件频繁的加工场景。整个夹具的安装基准为底部的钢制底板，底板上预留了两组沉头安装孔，可直接通过T型螺栓固定在机床工作台的T型槽内，安装时需保证底板上的定位基准面与机床进给方向平行，避免装夹后工件的加工基准出现偏移。核心的夹紧动力来源为盘形水平凸轮，凸轮轮廓采用等速运动曲线设计，夹紧行程段设置了1.5度的自锁角，当手柄扳动到夹紧终止位置时，即便加工过程中存在切削振动，凸轮也不会出现自行松脱的情况，无需额外增加锁紧结构。与凸轮接触的从动压头采用滚轮式结构，滚轮通过销轴固定在滑动压块端部，将凸轮与压块之间的滑动摩擦转化为滚动摩擦，既减少了操作手柄的扳动力，也能降低接触面的磨损量，延长夹具的整体使用寿命。滑动压块的导向部分采用矩形导轨结构，与底板上的导向槽采用H7/g6的间隙配合，保证压块在夹紧行程内运动顺畅无卡滞，压块的工作端面可根据待装夹工件的外形更换不同的仿形压头，适配方形、圆形等不同截面形状的工件装夹需求。手柄采用球形端头设计，操作时握持手感舒适，扳动角度控制在60度范围内即可完成全行程动作，操作时无需借助额外加力杆，手动扳动即可达到足够的夹紧力，避免夹紧力过大造成工件变形。夹具上还设置了两个圆柱定位销，可与工件上的预制定位孔配合，实现工件的快速定位，装夹时只需将工件的定位孔套入定位销，扳动手柄即可完成装夹，无需反复找正工件位置。整个结构没有采用复杂的气动或液压元件，无需外接动力源，整体结构紧凑，占用工作台面积小，维护时只需定期给凸轮接触面、导向槽添加润滑脂即可，适合没有集中气源的小型加工车间使用。
