双侧带安装座铸造支撑固定支架结构

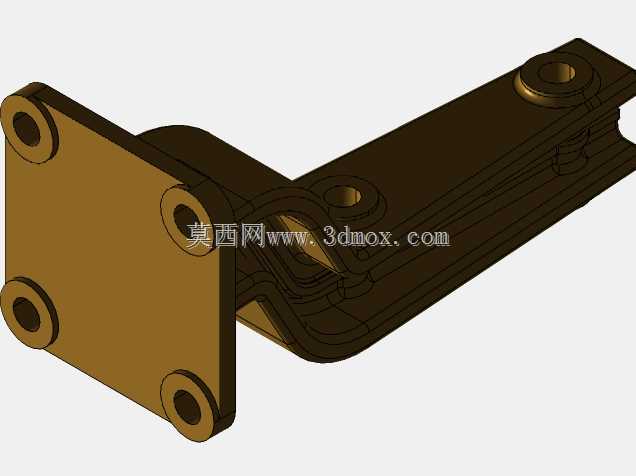

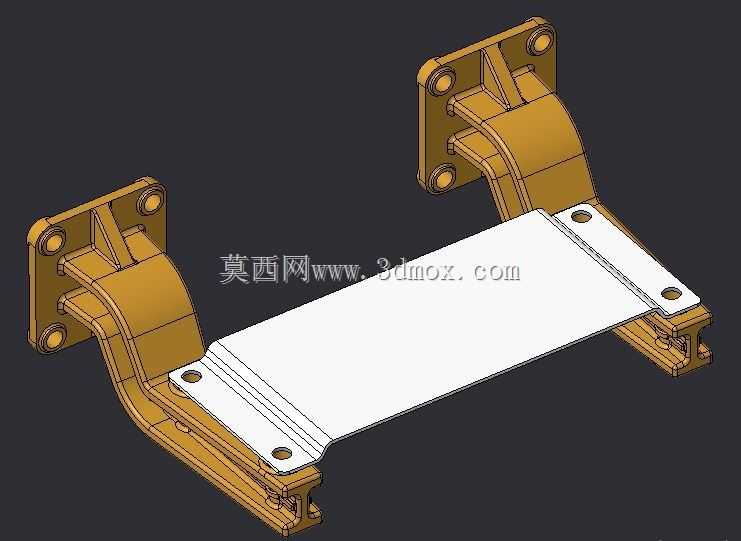

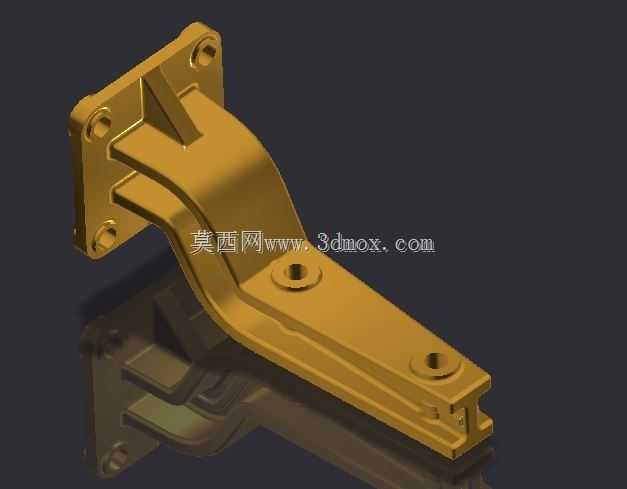

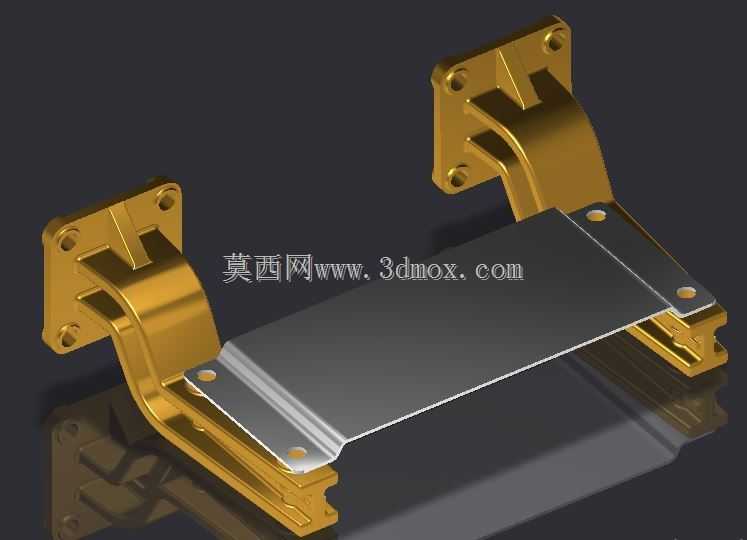

这款铸造支架主要应用在工业设备的跨距承载连接场景中，常见于生产线侧边的功能模块挂载、设备外壳防护板固定、小型动力单元的悬空支撑等工况，能够在两个垂直安装面之间搭建稳定的承载连接结构，替代焊接式支撑件减少现场焊接作业的变形与应力残留问题。从结构设计来看，两侧的安装座采用带加强筋的L型铸造结构，每个安装座上预留四个沉头安装孔，可适配M6-M8规格的内六角螺栓，安装时能够直接贴合设备的立式安装基面，沉孔设计可以让螺栓头完全埋入座体内部，避免螺栓突出干涉后续搭载的平板部件。两侧安装座之间通过弧形过渡的铸造臂连接，弧形结构相比直臂设计能够更好地分散承载时的弯曲应力，避免应力集中在臂与座的连接拐角处，铸造臂的截面采用变厚度设计，靠近安装座的位置壁厚更大，向中间衔接处逐步过渡到均匀壁厚，在保证整体结构强度的同时控制整体重量。中间搭载的平板部件通过两侧的翻边卡入铸造臂的预留卡槽内，平板上预留的四个安装孔可用于固定防护面板、小型电气安装板或者轻质功能组件，平板与铸造臂之间预留0.2mm的装配间隙，方便装配时的位置微调，也能抵消部分工作振动带来的尺寸窜动。设计过程中优先考虑了安装边界的适配性，两个立式安装座的中心距控制在常用的设备框架型材跨距范围内，安装座的基面平面度公差控制在0.1mm以内，保证安装后不会出现翘曲问题，整体支架的垂直高度适配多数设备侧装部件的安装空间要求，不会超出设备的外围安全边界。铸造工艺采用砂型铸造后做抛丸处理，表面无明显的铸造飞边与砂眼，关键安装孔位做二次机加工保证孔位精度，不需要后续额外的表面处理即可直接装配使用，在常规的工业车间环境下具备足够的防锈与抗振性能，能够承受持续的设备振动载荷而不出现连接松动问题。实际选型使用时，可根据搭载部件的重量调整安装螺栓的规格，若承载重量超过额定范围，可在两个铸造臂之间额外加装横向连接杆提升整体刚性，该支架的结构通用性较强，可适配多数需要垂直跨接固定的工业安装场景，减少非标支撑件的单独设计与加工周期。
