三层带抽红色移动工具推车结构设计

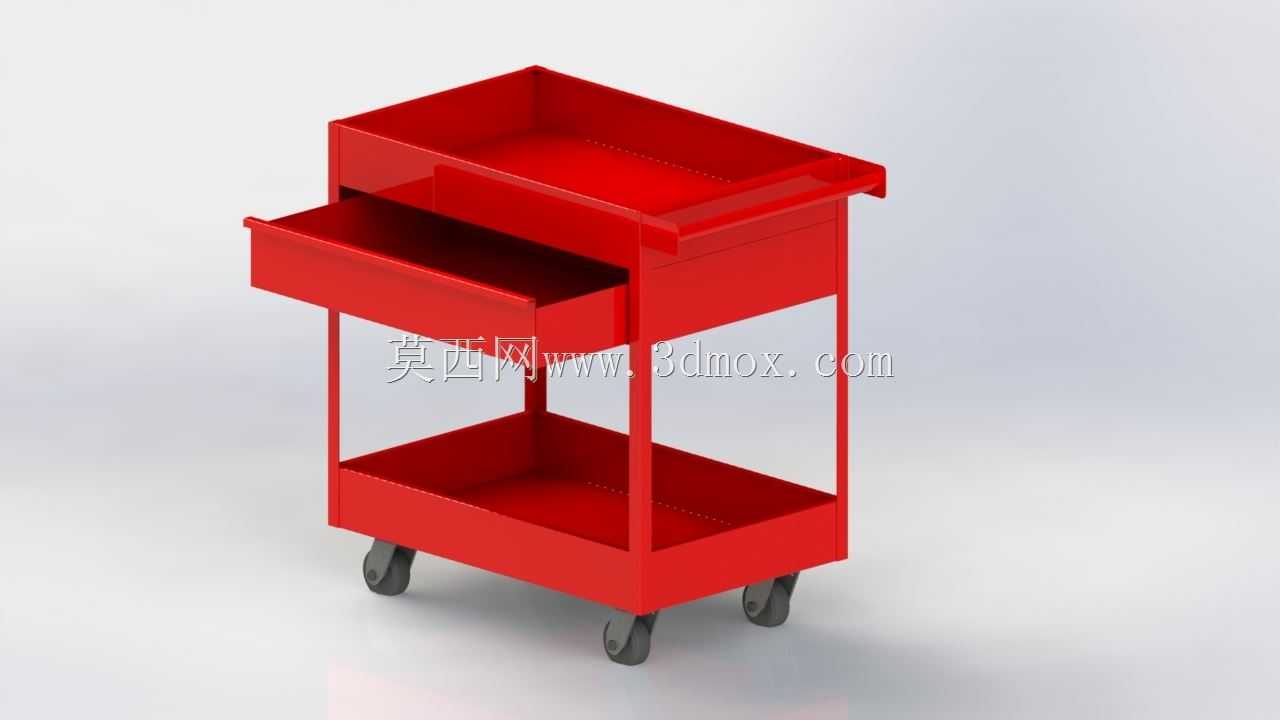

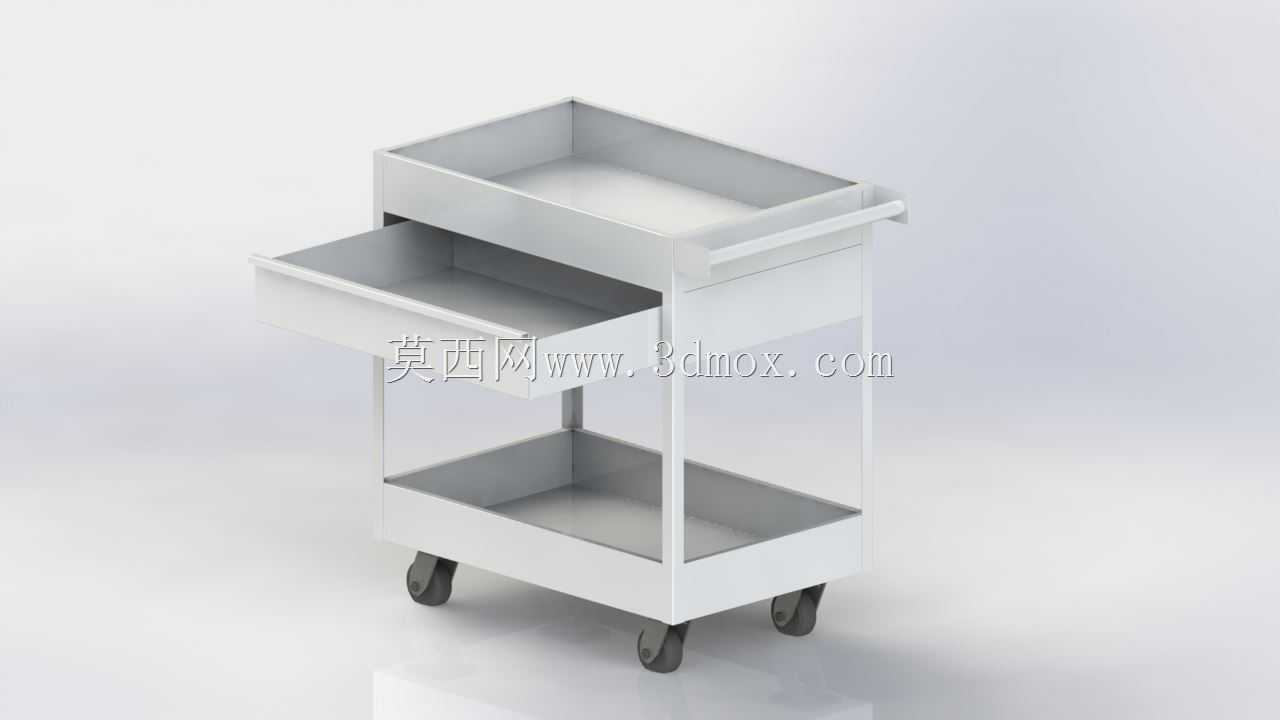

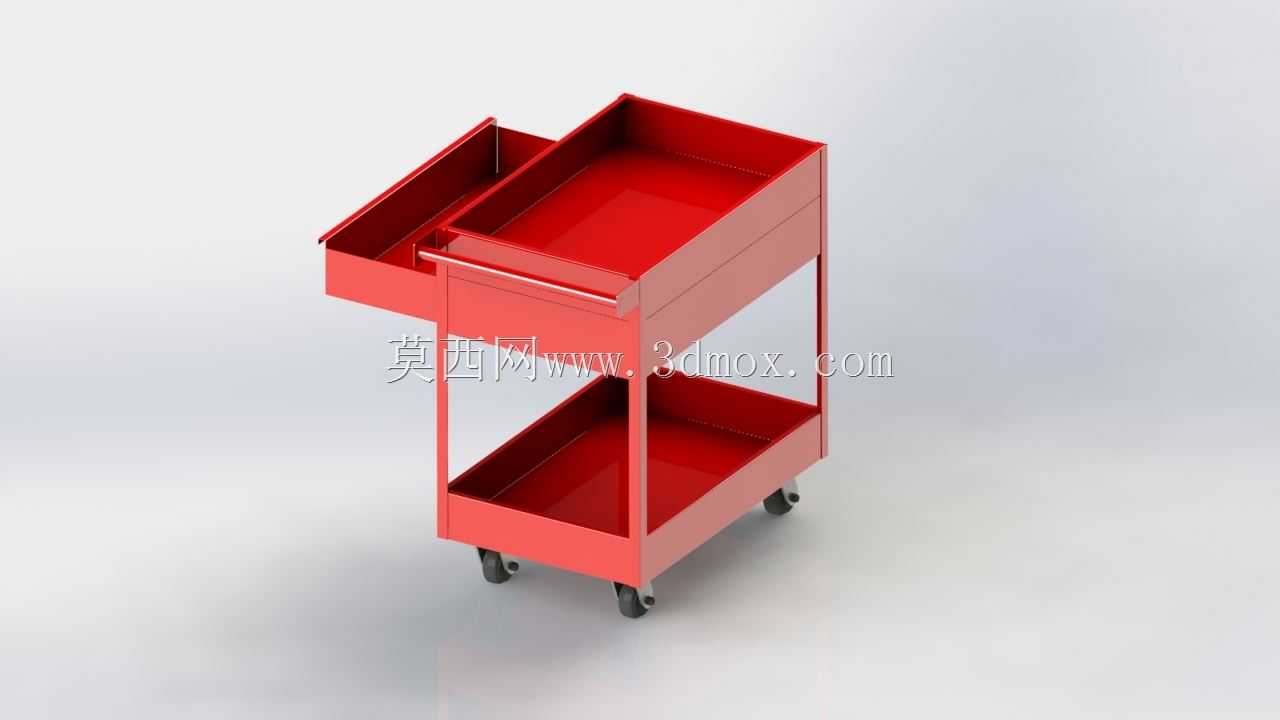

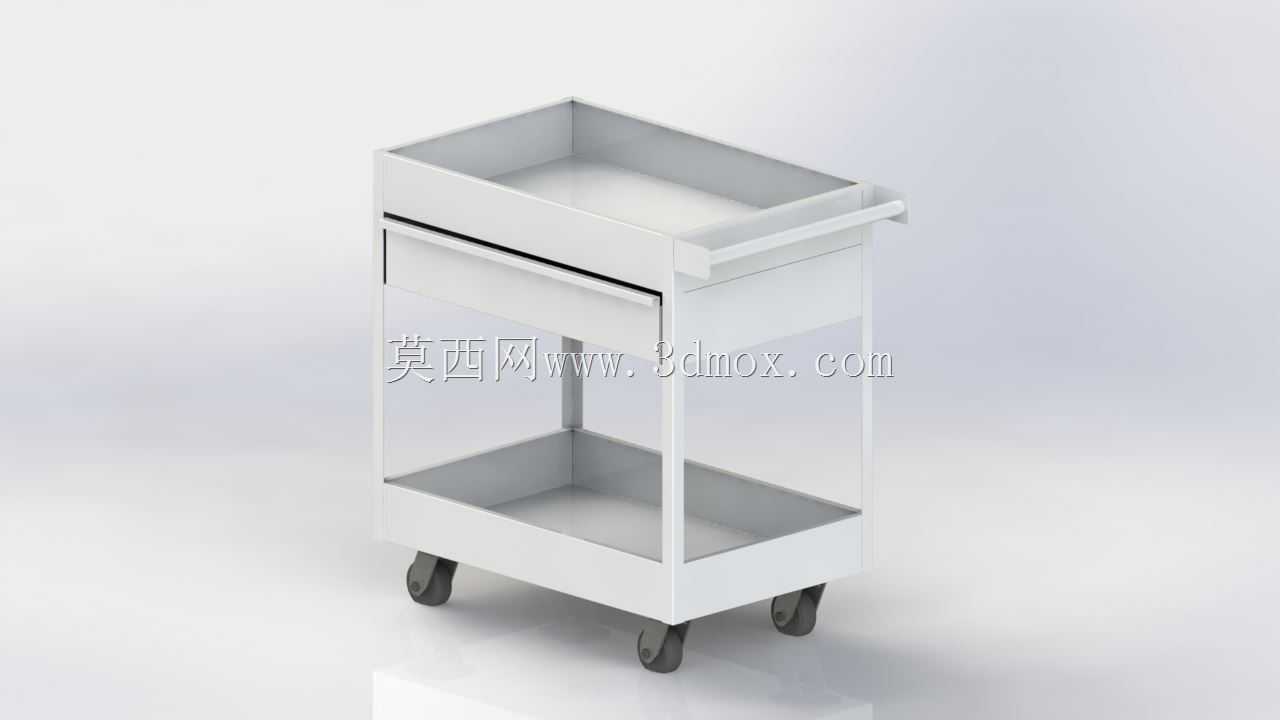

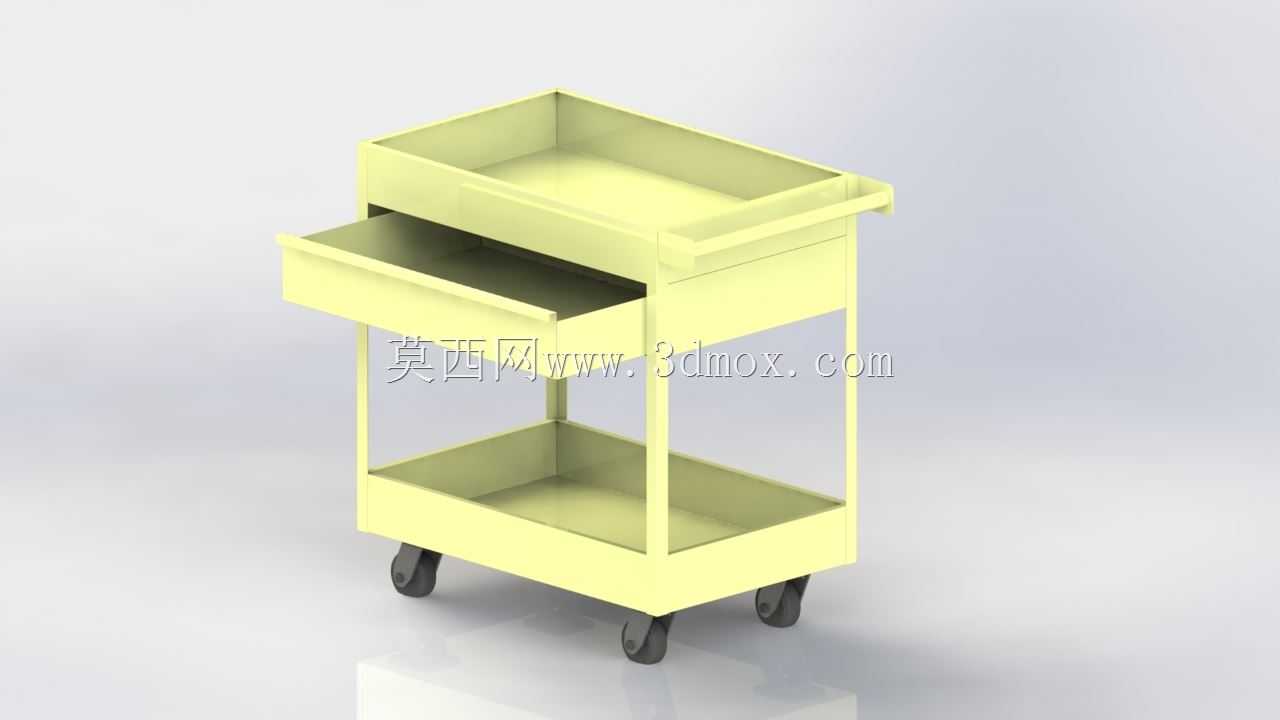

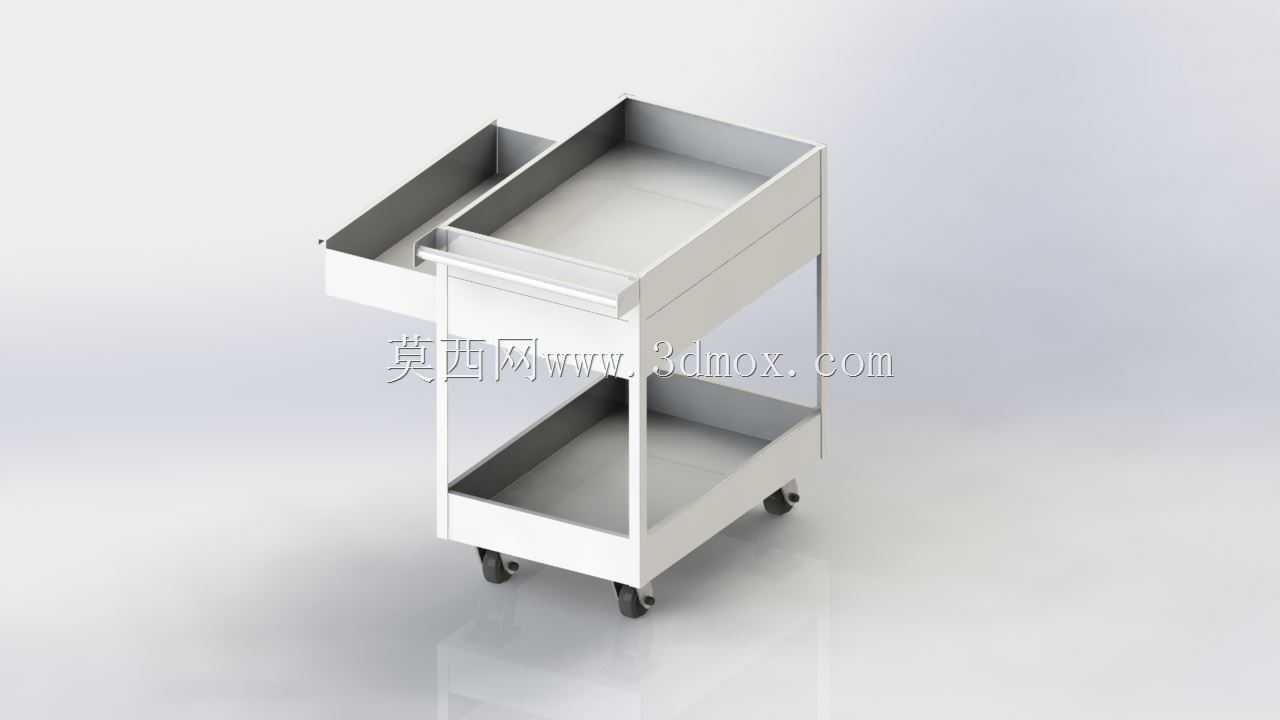

这款移动工具推车的设计，核心围绕机加工车间、汽车维修工位、装配产线旁的零散工具收纳需求展开，日常作业中，操作人员需要频繁取用扳手、螺丝刀、小型量具、耗材配件等物件，固定工位的工具柜无法跟随作业点位移动，零散放置在地面或工作台面既容易造成工具遗失，也会挤占作业操作空间，带脚轮的移动推车刚好填补了这一使用场景的空白。整体结构采用三层置物布局，顶层为敞口深槽设计，槽边做了加高翻边处理，可放置常用的手持工具、小型检测量具，避免推车移动过程中物件滑落；中间设置抽拉式抽屉，抽屉采用滑轨限位结构，抽拉行程做了限位设计，完全拉出时不会出现倾翻脱落的问题，抽屉内部可收纳精密小零件、易损耗材、贵重量具，避免敞放积灰或磕碰损伤；底层为大尺寸敞口置物层，承重能力做了加强设计，可放置较重的电动工具、工装夹具、备用配件等大重量物件，三层空间做了明确的功能分区，适配不同类型工具的存放需求。框架部分采用薄壁钣金弯折成型，立柱与层板之间采用焊接加铆接的复合连接方式，既保证整体结构的刚性，避免满载移动时出现框架形变，也控制了整体自重，单人即可轻松推移。底部配置四个万向脚轮，其中两个脚轮带刹车锁定结构，推车移动到指定作业点位后，踩下刹车即可固定位置，不会受地面坡度或外力碰撞出现滑移；脚轮采用耐磨橡胶材质，在车间环氧地坪、水泥地面上移动时不会产生过大噪音，也不会刮伤地面涂层。设计过程中，整体宽度控制在适合单人推行的尺寸范围内，不会在车间狭窄的设备通道、工位间隙中出现卡滞，顶层侧边做了外凸的推扶边，操作人员推移时无需弯腰即可握持施力，符合人机工程学的操作要求。抽屉的开合高度设置在操作人员站立时的顺手操作区间，无需过度弯腰或抬手即可抽拉取物，长时间使用也不会产生额外的操作疲劳。整体外表面采用喷塑处理，红色的外观配色在车间环境中辨识度高，不容易被过往的转运设备、作业人员碰撞，同时喷塑层耐油污、耐刮擦，日常沾染的机油、切削液等污渍可直接擦拭清理，适配车间复杂的使用环境。层板的边缘都做了圆弧倒角处理，没有尖锐的钣金毛边，避免操作人员取放工具时被划伤，所有连接位置的焊点都做了打磨平整处理，不会出现凸起的焊渣剐蹭工具或操作人员衣物的问题。
