车床用回转顶尖旋转中心结构设计

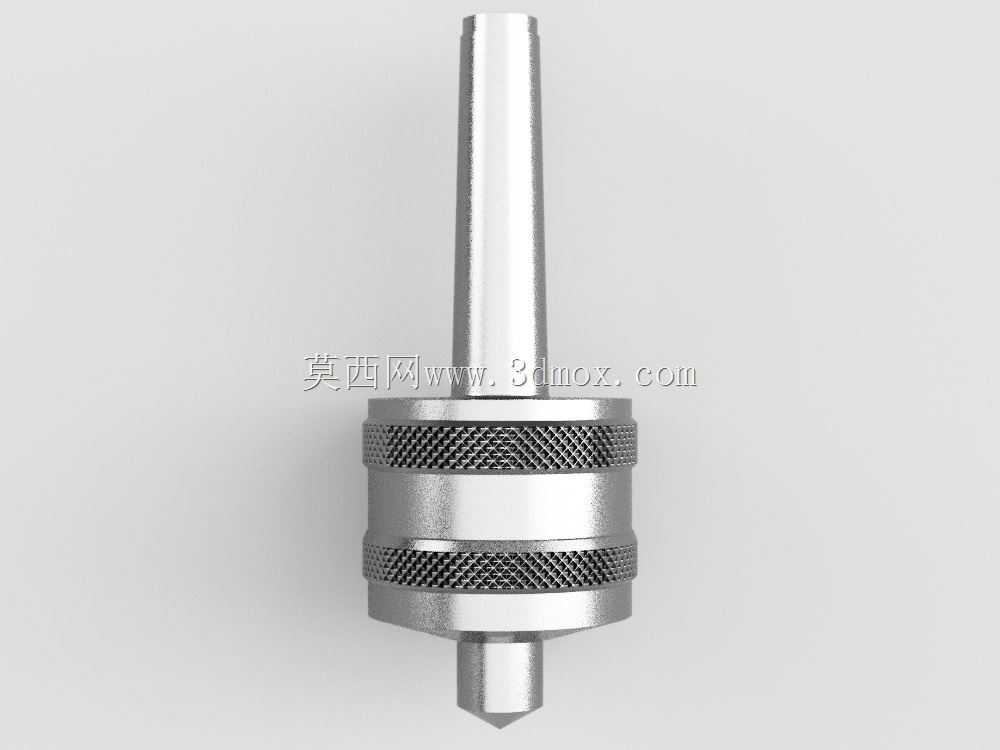

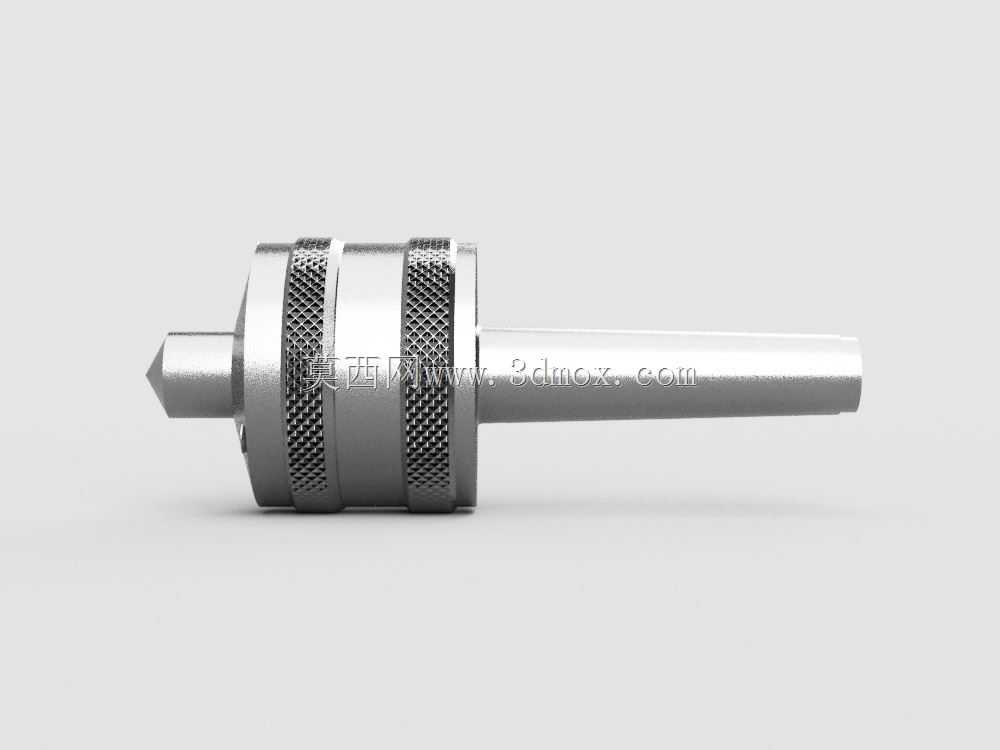

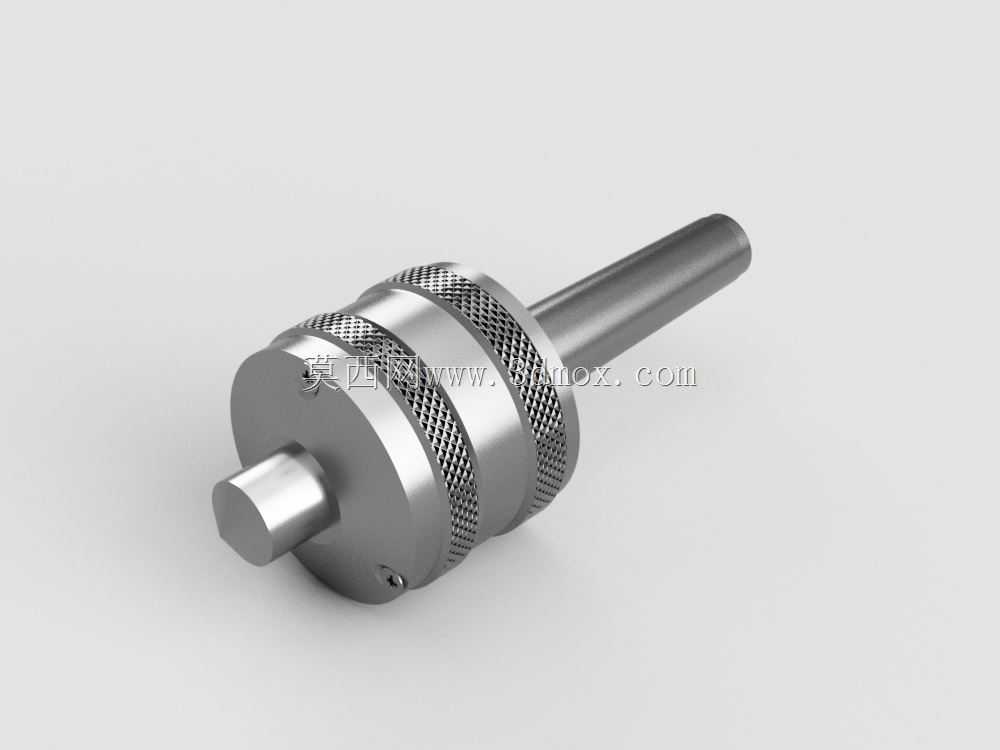

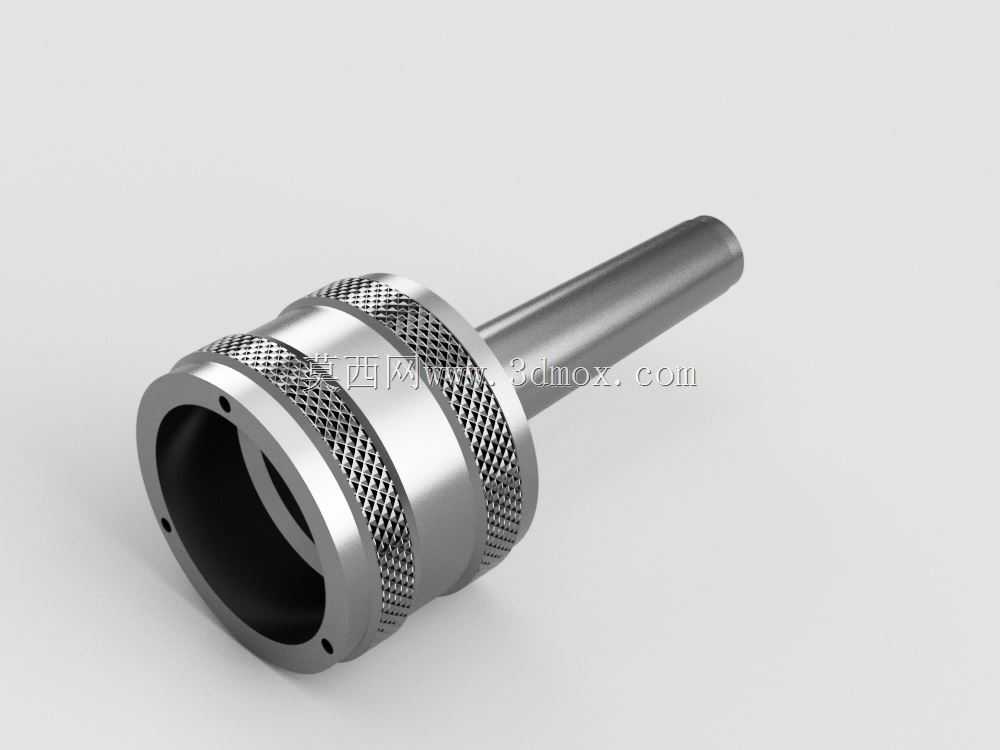

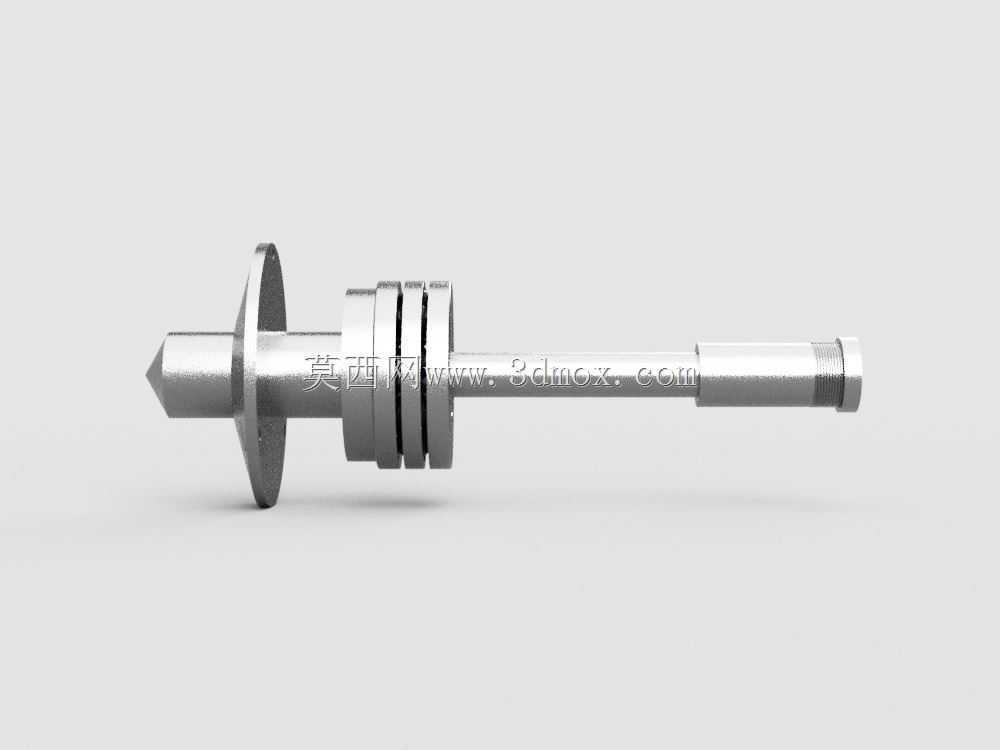

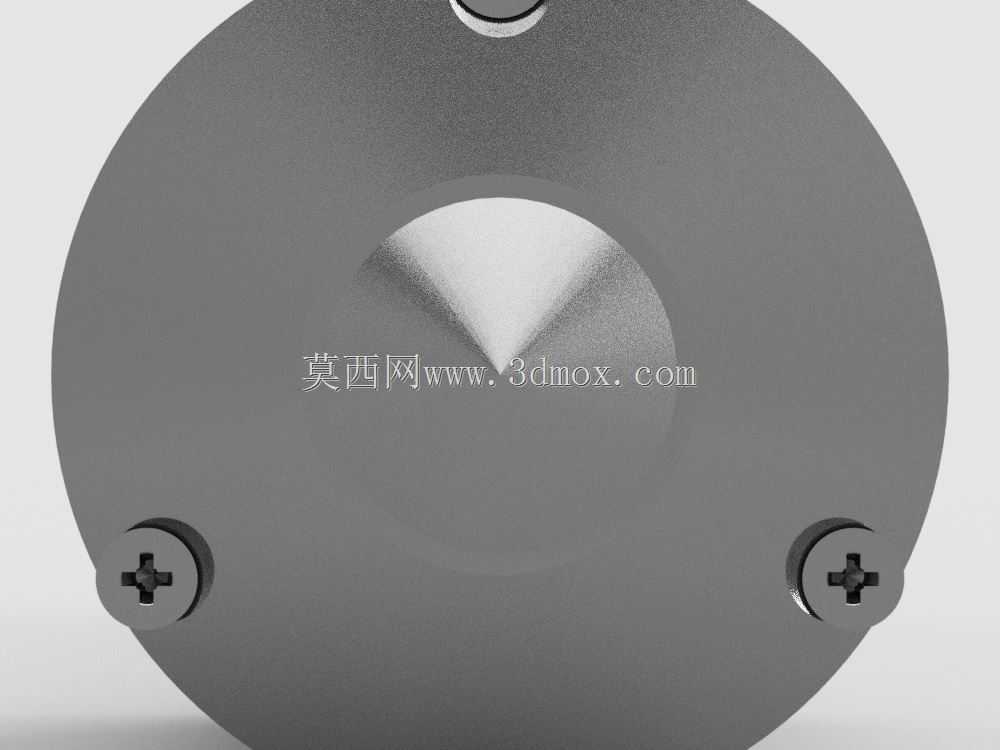

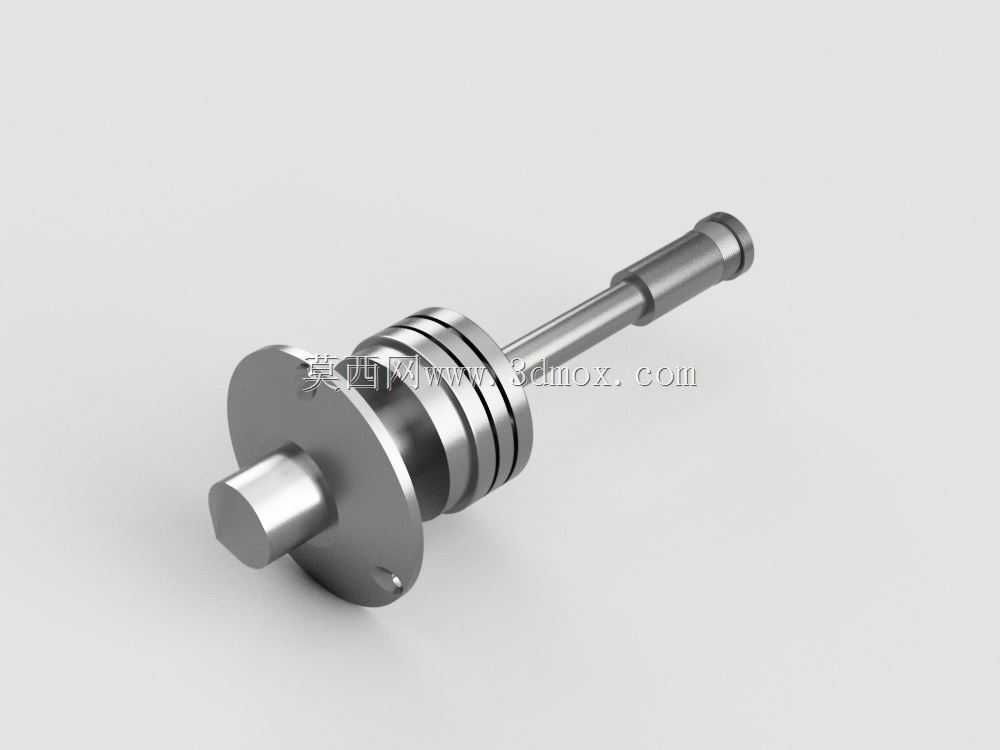

在普通卧式车床、数控车床的轴类零件加工场景中，长径比偏大的工件在切削力作用下极易出现悬臂挠曲变形，直接导致加工后圆柱度、同轴度超差，表面振纹明显，此时就需要在工件尾端加装这类旋转中心（即回转顶尖）来抵消切削径向力，约束工件自由端的径向跳动。从结构设计逻辑来看，该部件主体采用三段式阶梯轴布局，前端莫氏锥柄用于和车床尾座套筒锥孔配合实现定位锁紧，锥度贴合面可保证同轴度误差控制在0.01mm以内，避免安装偏心带来的附加跳动；中间段设置滚花握持面，滚花纹路选用网纹滚花，齿距1.2mm，既方便操作人员手动拆装时施力防滑，也可作为拆卸时的受力点位，避免敲击精密配合面损伤精度。前端顶持部位采用硬质合金镶嵌结构，顶头为60°锥面，和工件端面的中心孔锥面完全贴合，可承受较大的轴向顶紧力与径向切削载荷，内部集成的精密轴承组可实现顶头随工件同步回转，将传统固定顶尖的滑动摩擦转化为滚动摩擦，大幅降低顶尖与工件中心孔之间的磨损，长时间连续加工也不会出现中心孔烧蚀、顶尖退火的问题。从安装边界尺寸来看，该型号旋转中心适配尾座套筒锥孔为莫氏4号规格，主体最大外径38mm，整体有效长度125mm，顶头伸出长度12mm，可适配最大工件重量不超过80kg的轴类零件加工，顶持力调节范围在500N-2000N之间，既可以满足细长光轴的轻顶持需求，避免顶持力过大导致工件弯曲，也可承受粗车工序的大切削载荷。设计过程中特意在主体侧面设置了定位销孔，用于和尾座的防转结构配合，避免加工过程中顶尖本体随工件跟转，磨损尾座锥孔；外圆表面的台阶结构除了做结构减重外，还可作为密封结构的安装位，内置的防尘密封圈可阻挡切削液、铁屑进入内部轴承腔，延长轴承维护周期，日常使用仅需定期从注油孔注入锂基脂润滑即可。在实际加工场景中，这类旋转中心除了用于车床轴类加工，也可适配外圆磨床、铣削加工中心的轴类零件装夹辅助，只要对应更换适配锥柄的变径套，即可适配不同规格的设备尾座，通用性较强。建模过程中对内部轴承装配位、滚花参数、锥面配合公差都做了参数化设置，可根据不同加工载荷需求快速调整尺寸参数，衍生出不同承载等级的系列化型号，满足从精密精加工到重型粗加工的不同工况需求。
