带安装座槽轮式车轮支撑导向组件

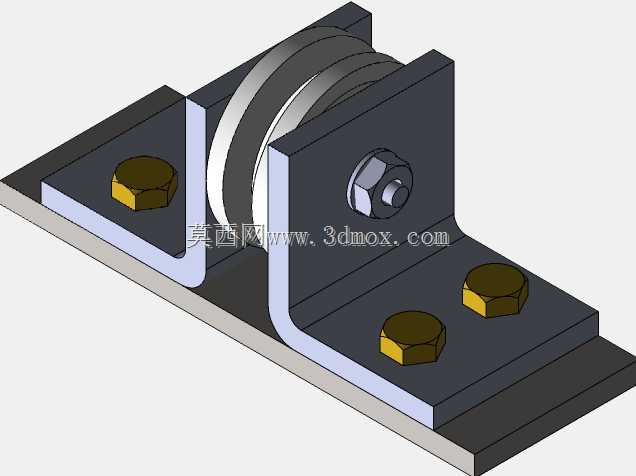

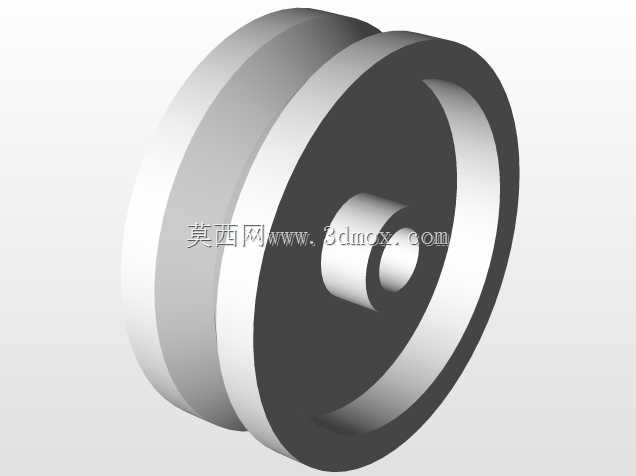

这类带安装支座的槽轮式支撑组件，常应用在轻型滑移输送线、移动式工装夹具、仓储周转台车的侧边导向与承重支撑场景中，也可作为小型起重设备的侧向限位轮组使用，核心作用是在设备沿轨道做直线往复运动时，同时承担垂直方向的载荷与水平方向的导向限位，避免运行过程中出现跑偏、卡滞的问题。从结构设计来看，组件采用双侧折弯L型安装板作为承载基体，两块立板平行度公差控制在0.05mm以内，保证轮体安装后无偏摆，轮体中心穿装的销轴与双侧板采用过盈配合加防松螺母锁止，避免长期运行后销轴出现窜动脱落。轮体与销轴之间配置了标准深沟球轴承，可将轮体转动时的滑动摩擦转化为滚动摩擦，大幅降低运行阻力，同时轴承自带的密封结构可阻挡车间内的粉尘、切削液进入轴承滚道，延长组件的免维护周期。安装底板上预留了四个通孔，适配常用的内六角圆柱头螺栓或外六角螺栓安装，安装孔的中心距按照通用型材的安装孔距设计，可直接固定在欧标40系列、50系列铝型材的槽面上，也可焊接固定在钢制机架的安装平面上，安装时需要保证组件安装面与轨道面的平行度误差不超过0.1mm，否则会导致轮体单侧受力加剧磨损。轮体采用中间带凹槽的结构设计，凹槽的圆弧半径适配常用的圆钢轨道、角钢侧边轨道，凹槽深度可保证轮体在受到侧向冲击力时不会从轨道上脱出，轮体的材质可根据使用场景选择，常规工况下采用45号钢调质处理，表面硬度达到HB220-250即可满足耐磨要求，在有腐蚀环境的场景下可更换为不锈钢材质轮体，或者在轮体外圈包覆聚氨酯层降低运行噪音。设计时需要注意，立板与底板的折弯处设置了合理的折弯圆角，避免应力集中导致长期受载后折弯处出现开裂，同时螺母侧的立板上预留了扳手操作空间，方便后期维护时拆卸更换轴承或轮体，轮体与两侧立板之间各预留了0.2mm的间隙，避免轮体转动时与立板发生摩擦剐蹭。
