树莓派4代VESA壁挂安装固定支架

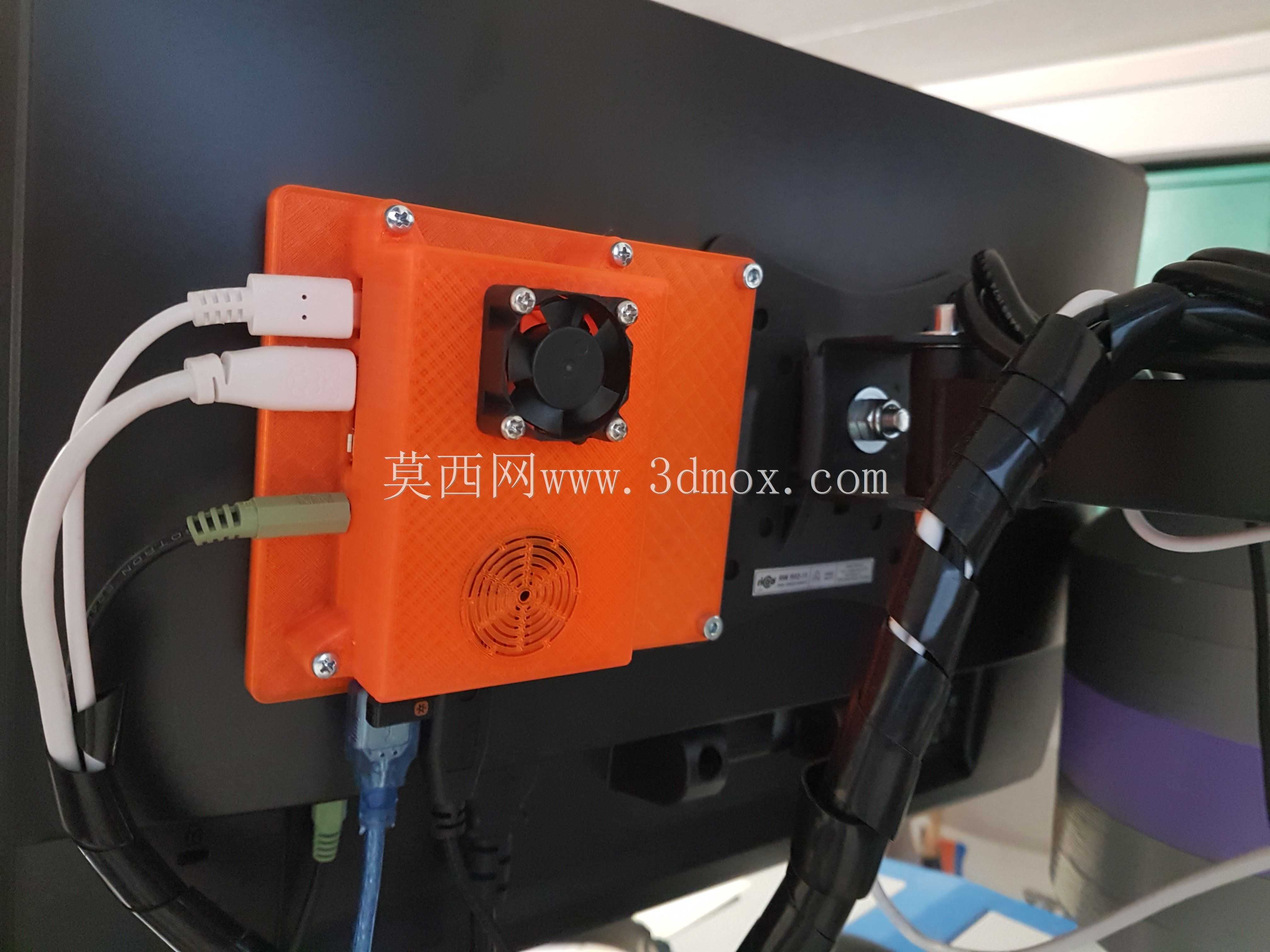

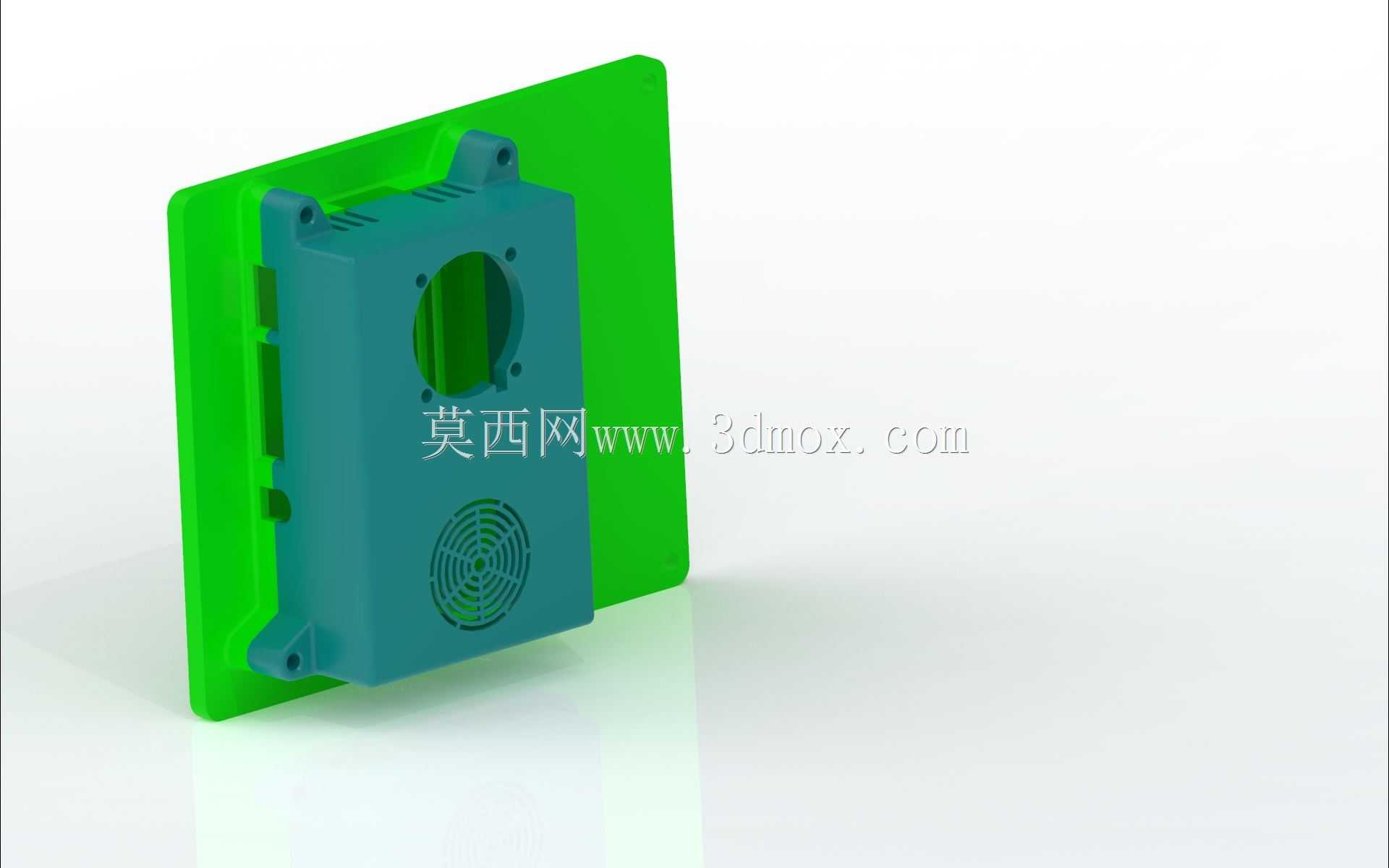

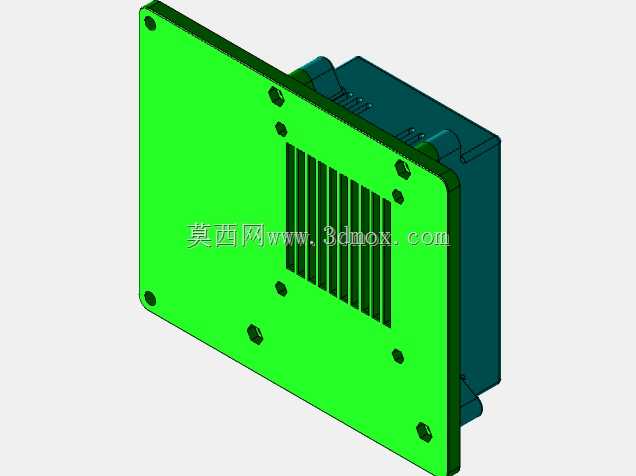

日常做嵌入式设备部署时，常遇到树莓派这类单板计算机的安装固定难题，尤其是搭配显示器做壁挂式终端、工业触控一体机、小型数据采集节点的场景，零散放置既占用桌面空间，还容易因为线材拉扯导致接口松动，甚至积灰影响散热效率，这款VESA规格的安装支架就是针对这类痛点设计的固定结构。从实际使用场景来看，它适配标准VESA壁挂孔位，可直接固定在显示器背部、设备舱内壁、电控箱安装面等位置，把树莓派4代主板完全收纳在支架壳体内部，既不会额外占用设备周边空间，也能避免主板裸露在外被磕碰、落灰，适合车间工位终端、自助查询机内嵌控制单元、小型监控节点主机这类需要长期固定部署的使用场景。结构设计上，支架分为背部贴合安装板与主体容纳壳体两部分，背部平板完全贴合安装基准面，保证安装后整体无晃动偏移，主体壳体预留了主板所有接口的对位开孔：电源接口、HDMI接口、USB接口、网线接口位置都做了精准避让，插接线材时不需要额外调整主板位置，直接对位就能插接。散热区域对应主板CPU位置做了格栅式通风孔，空气可顺着格栅形成对流，带走主板运行产生的热量，即使长时间高负载运行也不会因为密闭空间导致积热降频。壳体四角设置了带安装孔的固定柱，对应树莓派4代主板的四个固定孔位，安装时直接把主板对准柱位拧上固定螺丝即可，不需要额外做定位调整，装配效率很高。安装边界方面，背部安装板的孔位完全匹配常规75mm×75mm、100mm×100mm的标准VESA规格，市面上绝大多数壁挂显示器、壁挂支架的安装位都能直接兼容，不需要额外打孔改孔。壳体整体凸起高度控制在较低范围，安装在显示器背部时不会突出过多，不会影响显示器的壁挂贴合度，也不会和壁挂支架的结构产生干涉。壳体侧边预留了走线槽位，外接的线材可以顺着槽位规整排布，避免线材杂乱弯折导致接口受力，长期使用也能减少线材损坏的概率。做结构设计时，这款支架的壁厚做了均匀化处理，不管是3D打印打样还是注塑批量生产，都不会出现壁厚不均导致的缩痕、变形问题，固定柱的位置做了加强筋连接，即使多次拆装主板也不会出现柱体断裂的情况，整体结构强度完全满足长期固定使用的需求。
