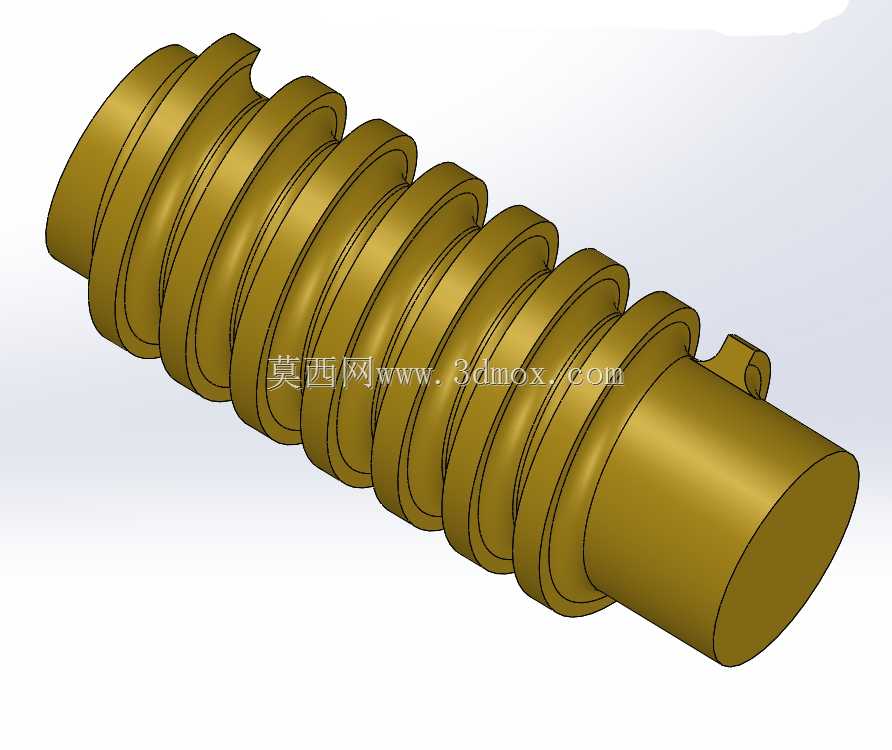

变径多头蜗杆传动构件结构设计

在各类减速传动、精密进给机构的设计场景中，蜗杆类构件始终是交错轴传动方案里的核心承载零件，本次呈现的变径蜗杆结构，主要适配小空间内大传动比、低背隙的传动需求，常见于小型输送设备的减速单元、精密工装的进给调节机构、轻工机械的分度传动模块中。从实际使用场景来看，这类蜗杆多与蜗轮配合组成蜗杆蜗轮副，可在单级传动下实现10-60的大传动比，相比多级齿轮传动结构更紧凑，同时具备反向自锁特性，在起重类辅助工装、垂直升降调节机构中能避免负载反向滑落，提升设备运行的安全冗余。从结构设计逻辑来看，该构件采用一端大直径轴颈、一端螺旋齿段的变径布局，大直径端作为主要的安装定位轴颈，可与深沟球轴承或圆锥滚子轴承配合，承担传动过程中的径向载荷与部分轴向载荷，轴端预留的小凸台结构可用于安装止动垫圈或锁紧螺母，实现轴承内圈的轴向定位，避免传动过程中轴系窜动。螺旋齿段采用等导程多头螺旋型线设计，相比单头蜗杆传动效率提升40%以上，可适配中高速输入的传动场景，齿面的型线设计充分考虑了啮合接触面积，齿顶与齿根预留了标准的啮合侧隙，既保证传动过程中齿面润滑脂的存储空间，又能避免热胀冷缩导致的齿面卡滞。在安装边界设计上，该构件的总长、齿段外径、轴颈直径均遵循常规通用传动件的安装尺寸规范，可直接适配现有标准蜗轮减速箱的腔体尺寸，无需额外修改箱体安装位，降低设备改造成本。齿段末端的过渡轴肩采用圆弧过渡处理，可有效降低轴径突变处的应力集中，在频繁正反转的传动场景下，能大幅提升构件的疲劳寿命，避免长期交变载荷下出现轴段断裂问题。建模过程中严格遵循螺旋传动的啮合原理，螺旋齿的扫掠路径完全匹配螺旋线的导程、升角参数，齿面的曲面连续性满足数控加工的走刀要求，可直接导入CAM模块生成四轴联动的加工程序，无需额外修补曲面。在实际选型应用中，设计人员可根据输入转速、负载扭矩的参数，调整螺旋头数、齿面模数、轴颈长度等参数，适配不同功率等级的传动需求，该结构的建模逻辑也可直接复用至各类异形蜗杆、升降丝杠的设计过程中，通过修改螺旋线参数、轴段尺寸即可快速衍生出不同规格的传动构件模型，大幅缩短同类型零件的设计周期。
