径向连接式0-25MPa工业压力表结构设计

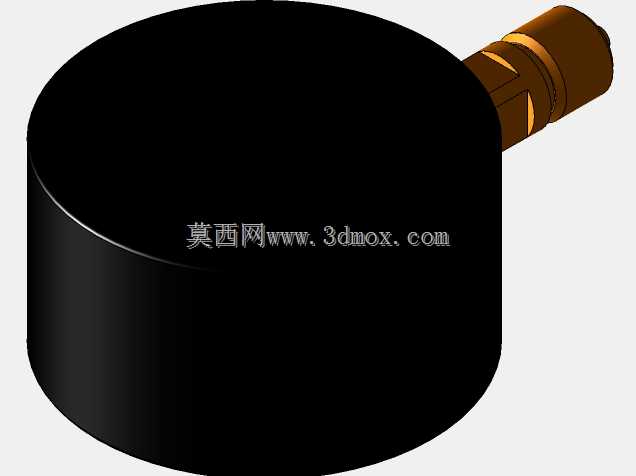

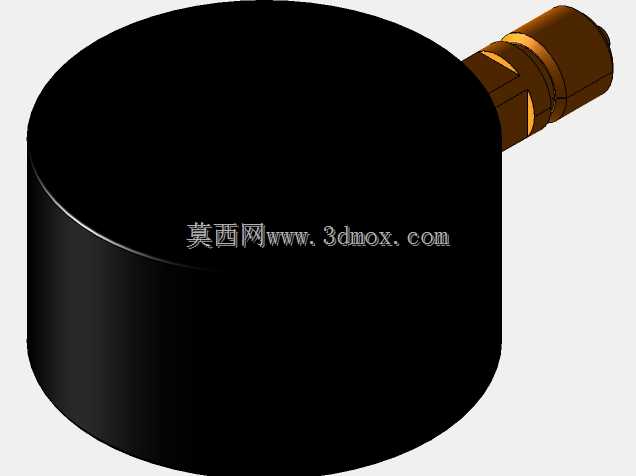

这款径向安装的压力表，核心测量量程覆盖0到25MPa，适配多数中低压工业管路的压力检测需求，在液压站、供水供气干线、小型压力容器配套场景中十分常见。从结构设计来看，表壳采用全包覆的黑色壳体造型，边缘做了圆弧过渡处理，既可以避免安装过程中磕碰划伤操作人员，也能在车间多尘、有少量飞溅的工况下，对内部的波登管、传动齿轮机构形成基础防护，减少杂物侵入导致的卡针故障。表盘采用白底黑字的高对比度设计，刻度沿圆周均匀排布，每1MPa设置长刻度标识，0.5MPa位置设置中刻度，细分小刻度对应0.2MPa的分度值，操作人员站在常规操作距离即可快速读取压力数值，指针尾部做了加宽配重处理，在管路存在小幅压力波动时，能减少指针的无规则晃动，提升读数稳定性。表盘中心的橙色固定轴座既起到指针转轴的防护作用，也和黑白配色形成视觉区分，方便快速定位指针轴心位置判断读数偏差。底部的径向连接接头采用标准外螺纹设计，安装时可以直接拧入管路的对应内螺纹接口，无需额外加装转角接头，接头根部做了六角结构，方便使用普通扳手完成拧紧操作，安装扭矩控制在合理区间即可保证密封性能，不会因为过度拧动导致表壳变形。表壳直径为100mm，属于工业现场常用的表盘规格，安装时预留的径向空间只需略大于表壳直径即可，轴向伸出长度适配常规仪表盘的开孔深度，不管是直接安装在管路外壁，还是嵌入设备控制柜面板都能适配。内部的测压机构采用成熟的弹簧管结构，压力介质进入接头后传导至弹簧管，通过形变带动齿轮传动机构驱动指针偏转，线性度表现稳定，在额定量程范围内的测量精度可以满足常规工业检测要求，不会因为长期带压出现明显的指针漂移。设计过程中特意将表壳的重心落在连接接头的轴线上，安装后不会因为设备运行的振动出现额外的偏载力矩，减少接头处的密封疲劳风险，表盘玻璃采用嵌入式安装，和表壳的配合处留有微小的缓冲间隙，在温度变化导致材料热胀冷缩时不会出现玻璃碎裂的问题。
