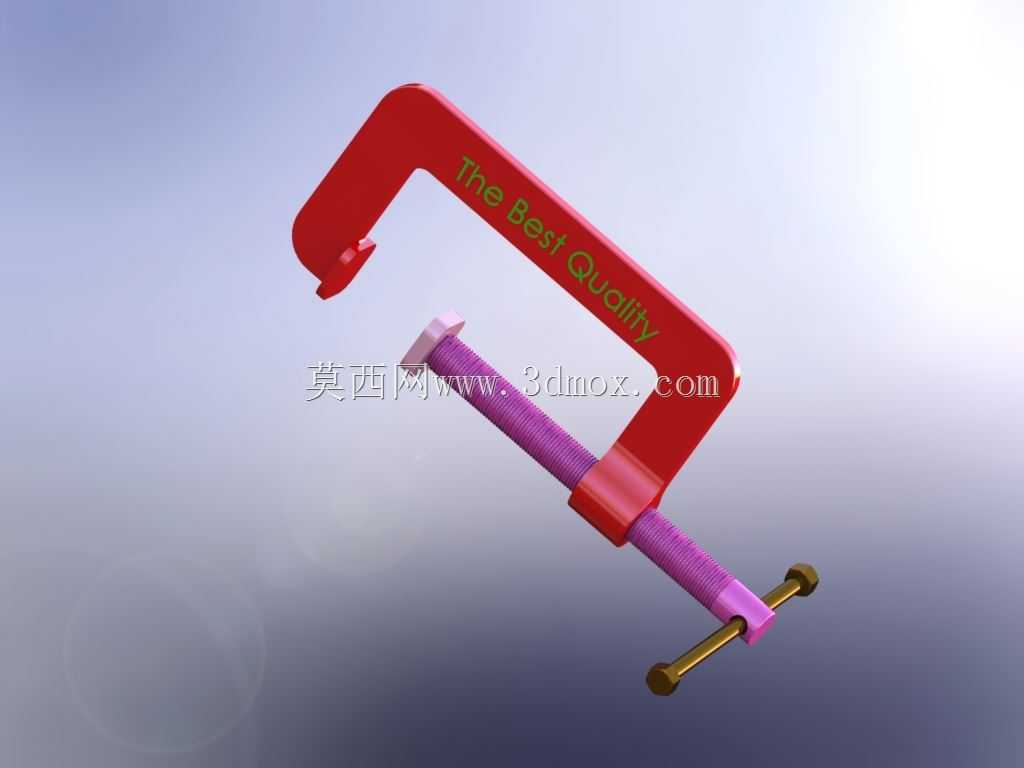

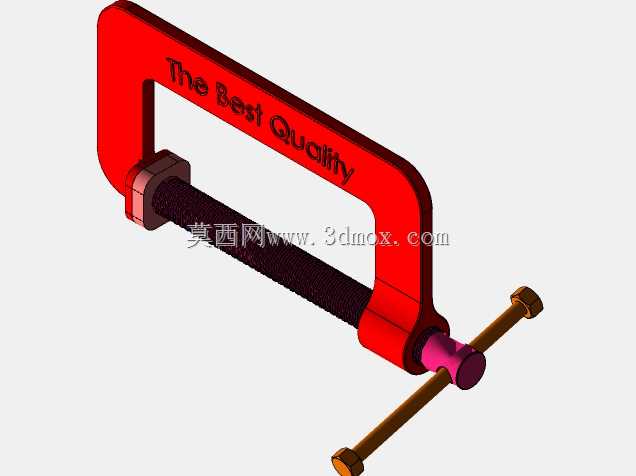

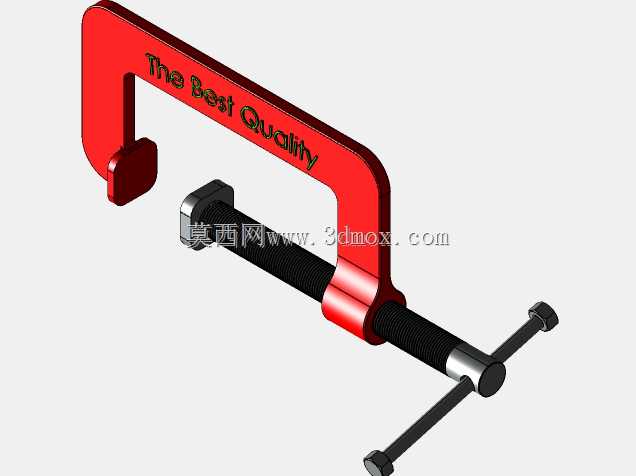

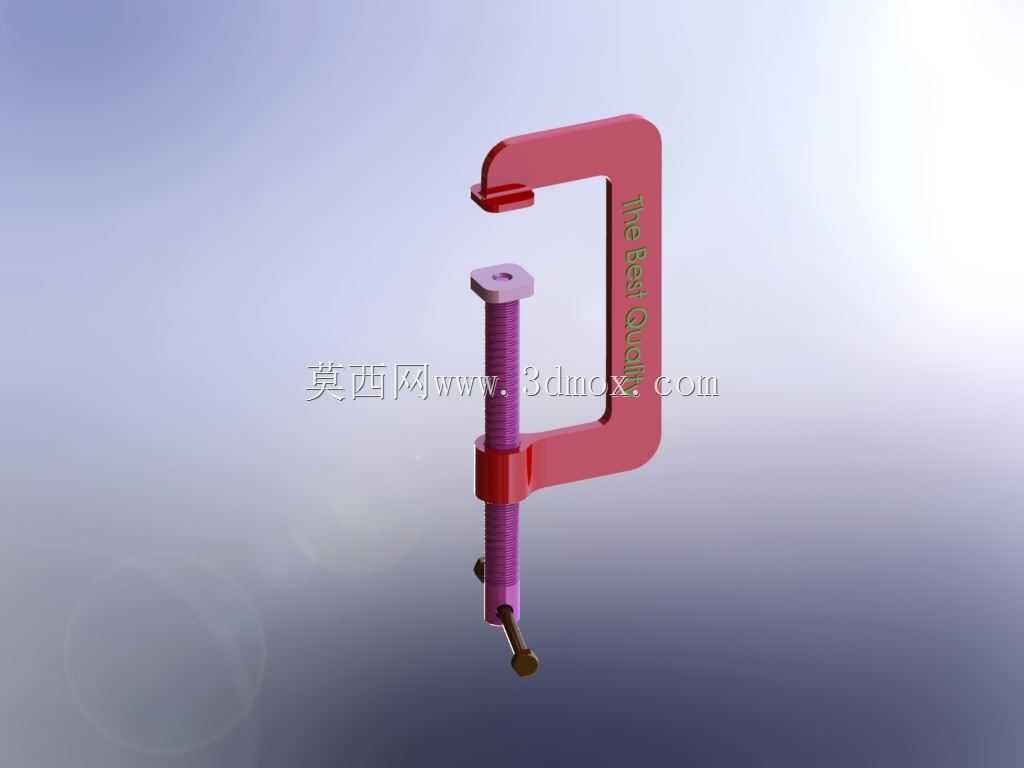

C型螺旋锁紧夹具结构设计

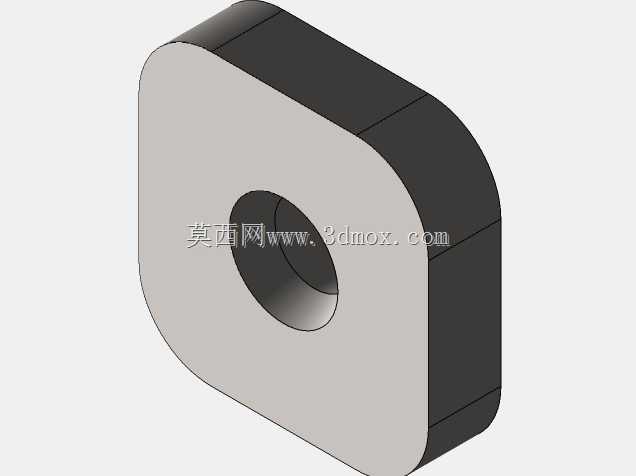

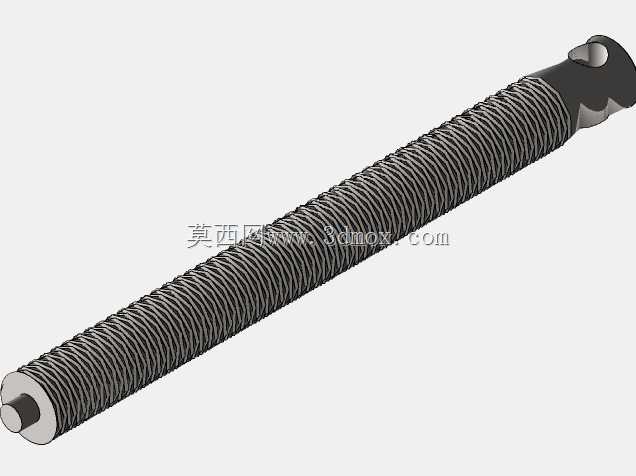

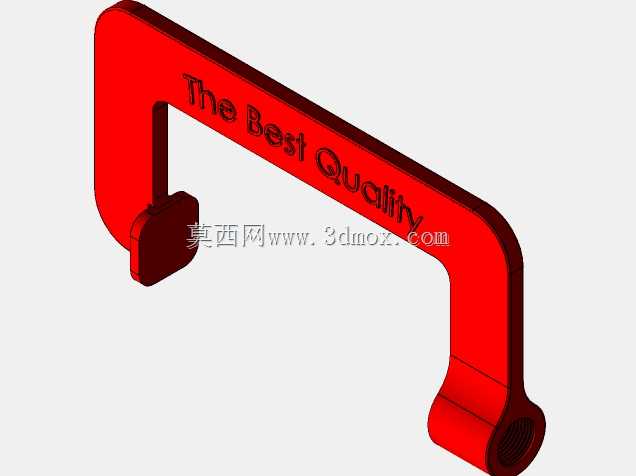

日常金工加工、木工拼接、小型工件粘接固定场景里，这类C型螺旋夹具的出镜率极高，不管是台钻钻孔时压住工件避免位移，还是胶粘工序里给拼接件施加持续稳定的压合力，或是焊接作业时临时固定待焊母材防止焊接变形，它都能凭借简单可靠的结构完成夹持任务。从结构设计逻辑来看，C型架体采用一体式弯制的C形开口结构，开口跨度决定了该夹具可容纳的最大工件厚度，架体背部的弧形过渡做了等强度优化，避免夹紧受力时在弯折处出现应力集中断裂的问题，架体开口的上端是固定压接端，下端则集成了螺旋进给机构，通过转动末端的T型手柄，带动带梯形螺纹的螺杆沿架体下端的螺纹孔轴向进给，螺杆顶端的压头可以自由小幅转动，避免进给过程中压头刮伤工件表面，同时保证压合面和工件表面充分贴合，不会出现点接触压痕过深的问题。设计时需要重点校核架体的开口刚度，当螺杆施加额定夹紧力时，架体开口端的变形量需要控制在允许范围内，否则会出现夹持力不足、工件滑脱的风险；螺杆选用梯形螺纹而非普通三角螺纹，是因为梯形螺纹的牙根强度更高，传动效率更适合手动夹紧的工况，同时具备一定的自锁性能，夹紧后不会因为工件的反作用力自行松脱，不需要额外增加锁止结构。T型手柄的长度经过力矩匹配设计，普通人手施加的握力即可通过手柄力矩放大，在螺杆端产生足够的夹紧力，同时不会因为力矩过大导致螺杆过载变形。压头和螺杆端部采用间隙配合的连接方式，压头端面做了滚花或者防滑处理，接触工件时可以增大摩擦力，避免夹持过程中工件移位，同时压头可以根据不同的夹持场景更换，比如夹持软质材料时可以换成橡胶垫压头，避免压伤工件表面，夹持硬质金属件时可以换成硬质合金压头，提升耐磨性能。这类夹具的安装没有固定的基座要求，属于便携式手动工装，使用时只需要将开口对准待夹持部位，转动手柄直到压头和固定端牢牢夹住工件即可，不需要额外的安装固定步骤，适合多工位流转的作业场景，不管是车间流水线的临时固定，还是维修现场的工件夹持，都能快速投入使用。架体表面做了喷塑处理，提升防锈能力的同时也能避免使用过程中划伤操作人员手部，螺杆部分做了发黑处理，提升螺纹的耐磨性能，长期使用也不会出现螺纹锈死无法转动的问题。在实际选型时，需要根据待夹持工件的厚度选择对应开口深度的型号，同时根据需要的夹紧力选择对应螺杆直径的规格，避免小规格夹具过载使用导致架体变形或者螺杆断裂。
