带水平支腿调节功能方形安装脚轮

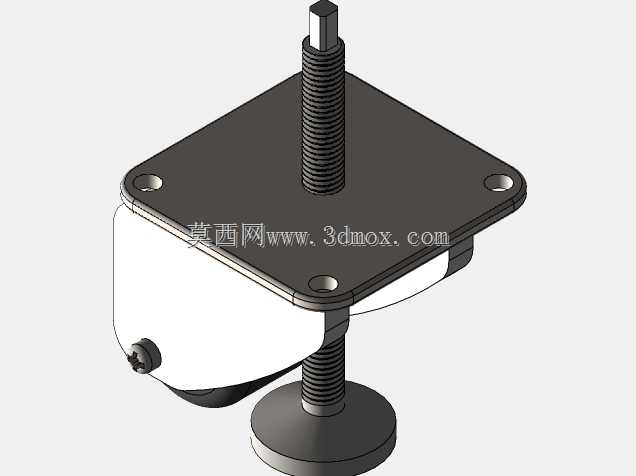

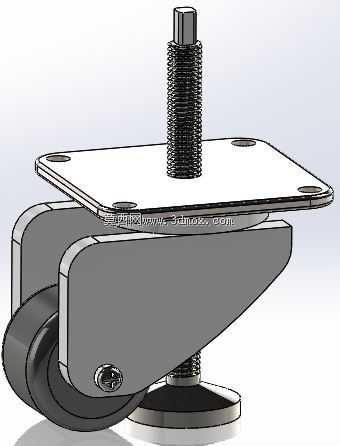

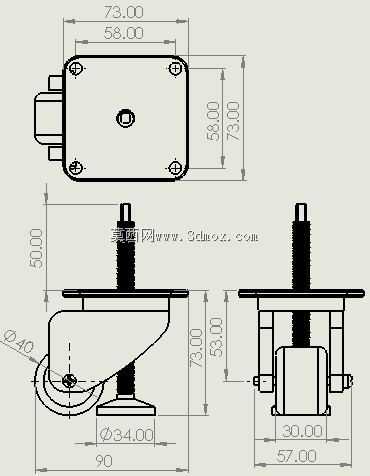

这款带水平支腿调节结构的脚轮，常被应用在中小型自动化检测设备、轻型实验台架、可移动工位货架这类需要兼顾移动性与放置稳定性的场景中，区别于普通无支撑脚轮，它能在设备移动到指定工位后，通过下方的调节支撑座将设备整体抬升，让滚轮脱离接触面，既避免滚轮长期受静压出现形变，也能抵消地面不平整带来的晃动，保证设备运行时的稳定性。从结构设计来看，上方的方形安装板预留了四个沉头安装孔，安装时可直接通过螺栓与设备底部的安装框架锁紧，方形安装面相比圆形安装板，抗扭转能力更强，在设备频繁推移的过程中，不容易出现安装位松动偏移的问题。中部的调节螺杆采用梯形螺纹设计，螺纹导程适配手动调节的操作手感，不需要额外工具就能完成支腿的升降调节，螺杆上方的方头结构也预留了扳手夹持位，当设备整体重量偏大、手动拧动阻力较大时，可借助扳手完成调节操作。滚轮部分采用包胶结构设计，滚动过程中噪音低，也不会划伤环氧地坪、瓷砖这类常见的车间地面，滚轮侧边的刹车结构可在移动过程中临时锁止滚轮，配合下方的水平支撑结构，形成双重固定效果。设计过程中，安装板的尺寸、螺杆的伸出长度都做了边界适配，方形安装板的孔位间距符合常规轻型设备底部的安装孔位通用标准，不需要额外做转接板就能直接适配安装；螺杆的调节行程覆盖了常见车间地面的高度差范围，即使地面存在5mm以内的局部不平整，也能通过调节支腿将设备台面调整到水平状态。支撑座的底部采用大直径圆盘设计，接触地面的面积更大，单位面积压强更小，在质地偏软的地面上使用时，也不会出现支腿下陷的问题。整体结构没有冗余的复杂零件，日常维护时只需要定期清理滚轮缠绕的杂物、在螺纹位置涂抹少量润滑脂就能保证长期顺畅使用，对于需要频繁移位、又对放置水平度有要求的轻型设备来说，这类集成调节支撑的脚轮能省去额外安装独立可调脚杯的工序，减少设备底部的零件数量，让设备底部布局更简洁，同时也能降低装配时的零件采购与安装成本。
