KTM摩托50齿双色组合式传动链轮

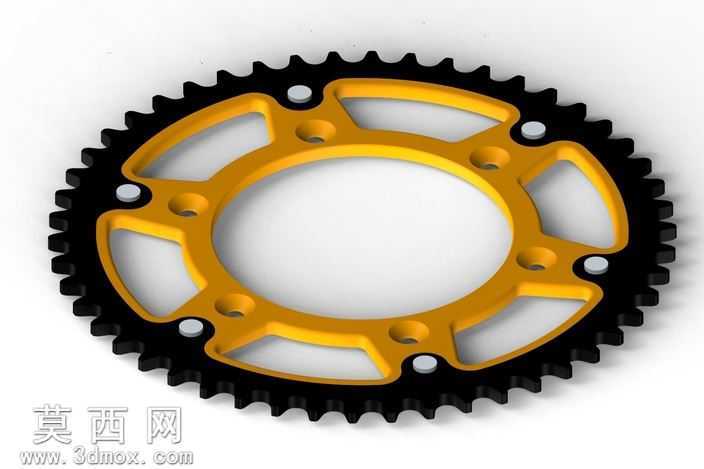

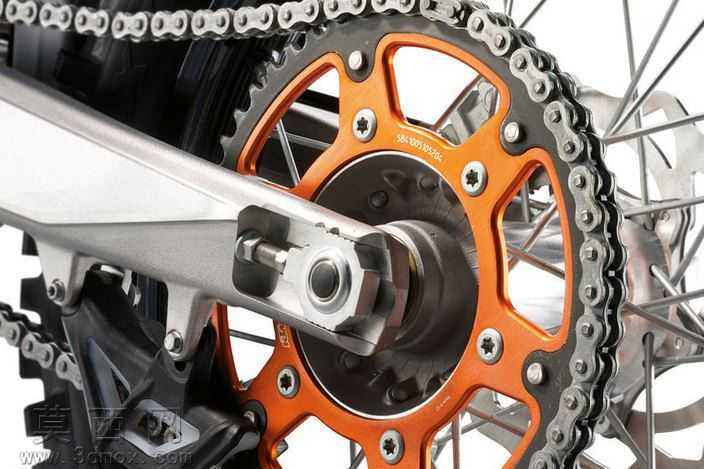

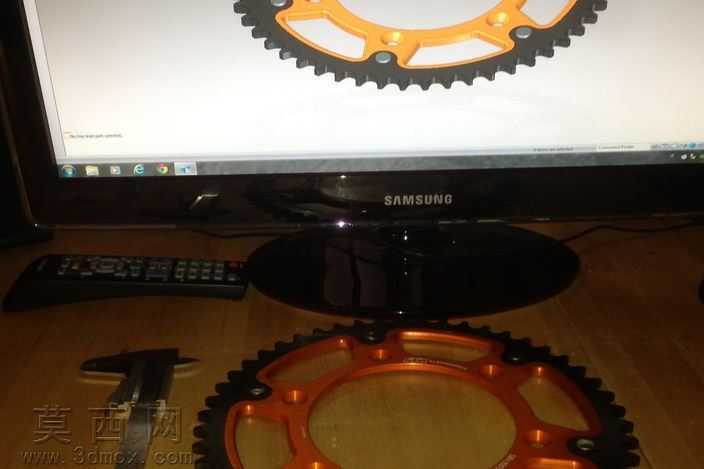

本作品为针对KTM 350 SX-F车型打造的50齿后传动链轮三维模型，采用反向工程技术完成全参数化建模，完整还原了原厂组合式链轮的结构特征与细节设计。建模过程中首先通过实物扫描获取齿形、安装孔位、减重槽的基础点云数据，在三维建模软件中对齿廓曲线进行拟合修正，严格匹配滚子链的啮合参数，保证每一个轮齿的齿距、齿高、齿侧间隙都符合传动公差要求，避免链条运行中出现卡滞、跳齿的问题。模型采用分体式结构设计，外层啮合齿圈为钢制构件，内层安装基座为铝合金材质，建模时分别对两个部件的装配关系进行了精准定义，六处沉头铆钉安装孔的位置度、孔径深度都与实物完全一致，中心定位孔的尺寸、安装固定孔的分布角度完全适配原厂轮毂的安装接口。材质渲染阶段，为钢制齿圈赋予了哑光黑色硬质氧化的材质效果，还原表面耐磨涂层的粗糙质感与低反光特性，为铝合金基座赋予了金色阳极氧化的金属材质，调整金属粗糙度与反射参数，呈现出铝合金加工后的细腻金属光泽，同时对铆钉构件赋予不锈钢亮面材质，区分不同部件的材质差异。结构设计上，内层铝基座设置了六处对称分布的镂空减重槽，建模时精准还原了减重槽的圆弧过渡造型，既保证了构件的结构强度，又最大程度降低了链轮的旋转惯量，符合越野摩托轻量化的设计需求。轮齿部分做了边缘倒角处理，还原了原厂齿部的修形设计，可减少链条啮合时的冲击磨损，延长链轮与链条的使用寿命。模型完成后通过装配干涉检查，确认各部件之间无配合冲突，可直接用于装配仿真、运动模拟，也可作为改装设计、3D打印验证的基础模型，完整呈现了高性能越野摩托链轮的结构设计特点与工艺细节。
