可调节式工装定位托盘结构设计

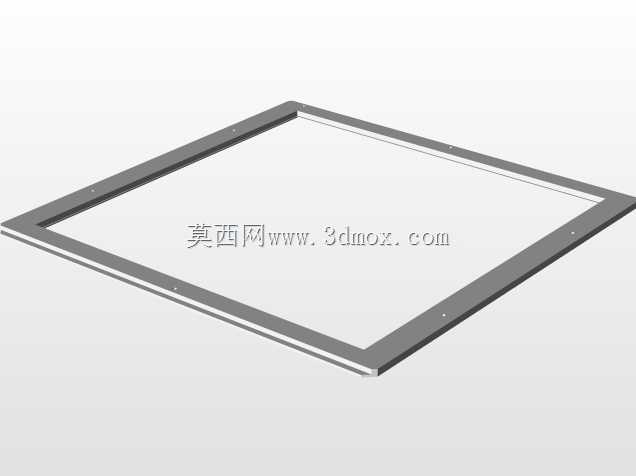

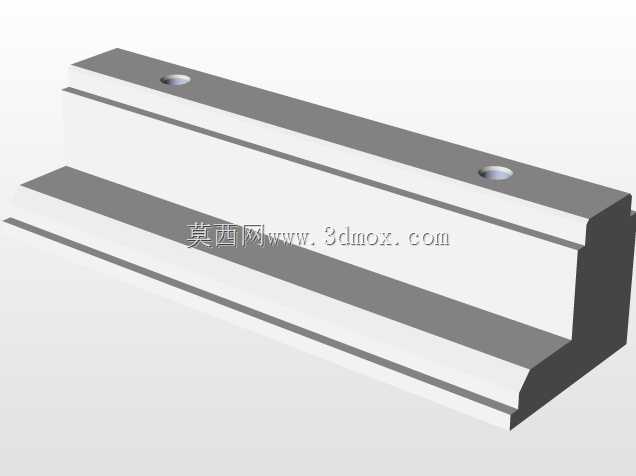

这款可调托盘主要面向自动化生产线的工件载送与定位环节，常见于3C电子组装、小型汽配加工、家电总装等产线的工位间输送场景，用来承载不同规格的待加工工件，替代传统固定式托盘适配性差、换型成本高的痛点。整体框架采用标准工业铝型材拼接搭建，安装边界可根据线体宽度灵活裁切型材长度，常规适配400-800mm宽度的皮带线、倍速链线体，框架底部预留标准T型槽安装位，可直接搭配线体阻挡器、顶升旋转机构使用，无需额外加工转接板。

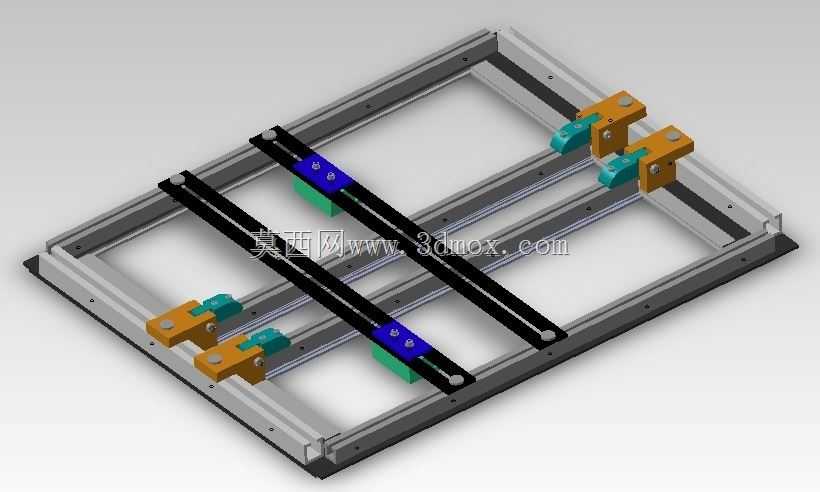

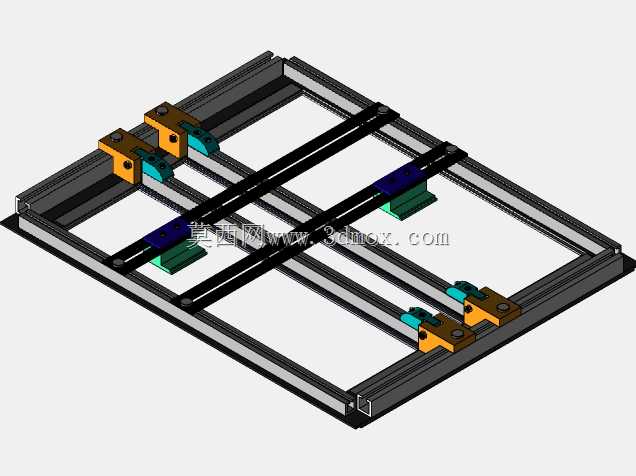

托盘的核心调节功能依靠三组平行布置的线性导轨实现，两组端部的橙色限位挡块组件可沿导轨方向无级滑动，通过侧面锁紧螺钉快速固定位置，中间的蓝色压块组件可根据工件底部支撑需求调整间距，配合绿色缓冲垫块避免工件表面刮伤，调节行程覆盖长度200-600mm、宽度150-400mm范围内的矩形工件，换型时无需拆卸整体结构，仅需松开锁紧件调整挡块位置即可完成适配，单工位换型时间可控制在2分钟以内。

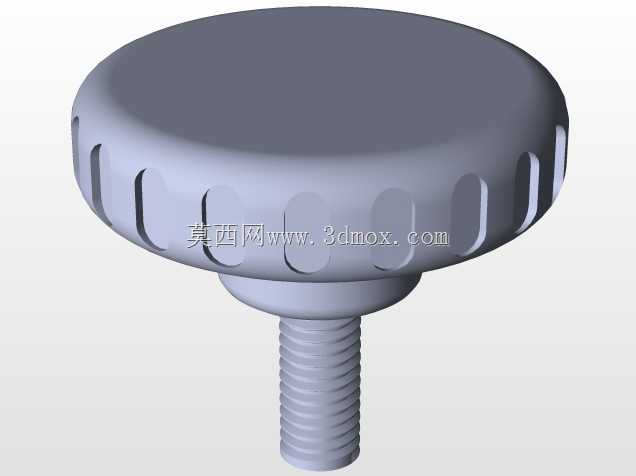

设计过程中优先考虑了载具的刚性与耐磨需求，导轨采用标准微型滚珠线性导轨，滑动顺畅无卡滞，反复调节定位精度可控制在±0.2mm以内，满足自动化设备抓取、加工的定位要求；所有活动锁紧件均采用手拧螺钉结构，现场操作人员无需额外工具即可完成调节，适配产线快速换产的需求。框架边角做了倒角处理，避免线体流转过程中剐蹭线体护边或操作人员衣物，整体自重控制在8kg以内，不会额外增加线体输送负载。

实际使用时，可根据工件的外形轮廓调整两侧挡块的间距，将工件放置于托盘中间区域后，调整中间压块位置对工件底部进行辅助支撑，避免大尺寸薄板类工件流转过程中出现下垂变形；对于带定位孔的工件，还可在挡块上加装定位销，进一步提升定位精度，直接适配自动装配、螺丝锁付、检测等工位的载具需求，无需额外制作专用工装。
