薄板类工件焊接定位工装夹具结构

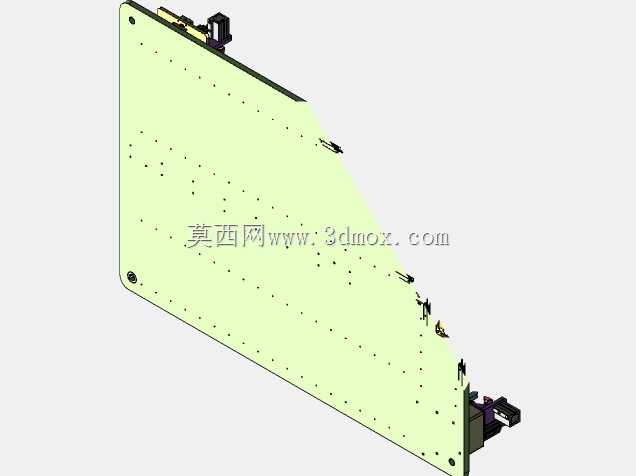

这套焊接夹具主要面向大尺寸薄板类工件的焊接工序设计，在钣金加工、金属结构件焊接车间的批量生产场景中十分常用，能够解决薄板焊接过程中工件易变形、定位基准偏移、多工序装夹一致性差的实际问题。整套夹具以一块带密集定位孔的大尺寸倾斜基准板作为核心承载基体，基准板的倾斜角度经过反复校核，既能够匹配焊接操作人员的作业视角，减少长时间作业的疲劳感，也能让焊接过程中产生的焊渣自然滑落，避免焊渣堆积在定位面上影响后续装夹精度。基准板上的定位孔采用矩阵式排布设计，孔位间距按照常见薄板工件的轮廓尺寸、焊接点位分布做了适配，可通过快速插装定位销的方式适配不同轮廓尺寸的薄板工件，不需要针对单一工件重新制作整块基准板，大幅压缩了多品种小批量生产时的工装准备周期。基准板的上下两端分别设置了端部压紧组件，上端组件集成了快速夹钳与微调挡块，能够对工件的上边缘做侧向定位与垂直方向压紧，避免工件在焊接应力作用下向上翘起；下端组件除了基础压紧功能外，还设置了可调节的承托块，能够根据工件的厚度调整承托高度，保证薄板工件的下边缘与基准板完全贴合，消除装夹间隙带来的焊接错边问题。整套夹具的安装边界可适配车间内常规的焊接工作台台面尺寸，底部预留了标准的T型槽安装位，既可以直接固定在固定式焊接工作台上使用，也可以搭配变位机安装，实现工件焊接角度的灵活调整，适配环缝、斜缝等不同位置焊缝的焊接作业需求。设计过程中重点考虑了焊接作业的高温环境对夹具精度的影响，所有与工件直接接触的定位、压紧元件都采用了耐高温的合金钢材，基准板表面做了发黑处理，能够减少焊接飞溅的粘附，日常清理只需要用钢丝刷扫过即可，维护成本极低。定位销与基准板的配合采用间隙配合设计，插拔顺畅的同时保证定位精度控制在0.1mm以内，能够满足大部分薄板结构件的焊接形位公差要求。压紧组件的操作力经过优化，操作人员单手即可完成夹钳的开合，不需要额外借助工具，单工件的装夹拆卸时间可以控制在十秒以内，能够有效提升焊接工序的整体作业效率。针对薄板焊接最容易出现的波浪变形问题，基准板上的密集定位孔还可以搭配磁性压块使用，在工件的中间易变形区域增加辅助压紧点，进一步约束焊接过程中的热变形量，减少后续焊后校形的工作量。整套夹具没有多余的冗余结构，所有元件都围绕焊接作业的实际需求布置，不会在工件焊缝位置留下操作遮挡，焊枪可以顺畅到达所有需要焊接的点位，不会出现夹具与焊枪干涉的情况。
