气缸定时器控制插入部件压合工装

　　这款压合工装的设计初衷，是解决小尺寸零部件批量压装工序里的压力一致性、压合时长可控性问题，在3C电子小部件组装、小型五金件嵌件压入、塑胶壳预装铜螺母这类需要恒定压入力与保压时长的工位上，这类结构的设备适配性极强。区别于传统手动压合的手啤机，这套结构用气缸作为执行动力源，搭配定时器控制气路通断时长，不需要操作人员手动控制压头停留时间，只要把待压装的部件放到下模定位区域，触发启动开关后，压头会按照设定的下压速度下行，接触工件后达到气缸额定输出压力就会保持静止，直到定时器达到预设保压时长，气路自动换向带动压头回升，整个压合循环的动作一致性远高于手动操作，能避免人工操作时压合时长不足导致的部件松脱，或是压合过久造成的工件压伤、壳体开裂问题。

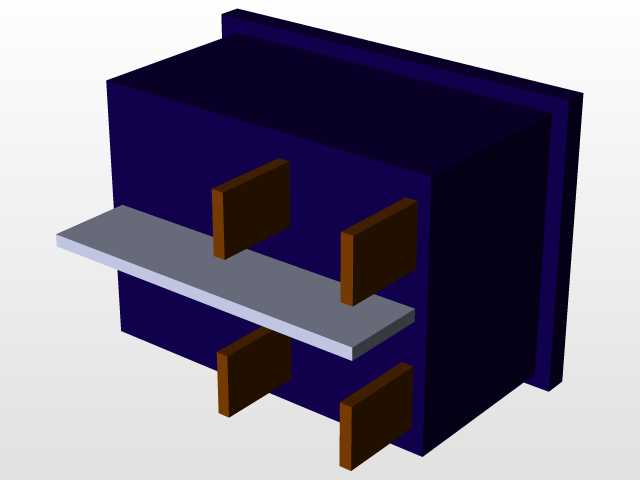

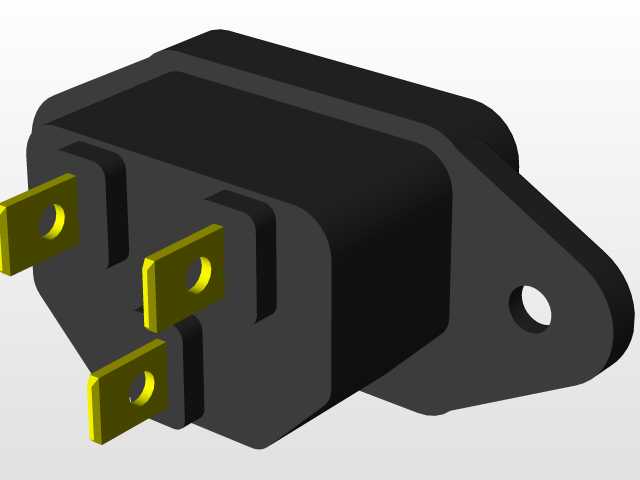

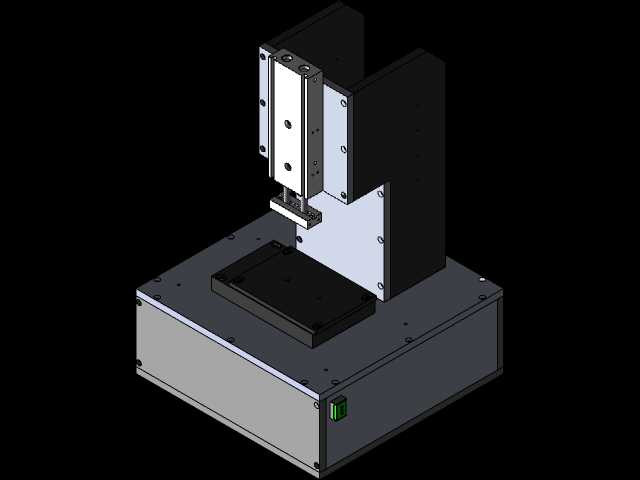

　　从结构布局来看，整套设备采用C型开式机架结构，立式的气缸安装板固定在底座后侧的立板上，这种开式结构的优势是三个方向都可以上下料，对于小尺寸工件的手动上下料操作十分友好，操作人员不需要刻意对准狭窄的进料口，只要把工件放到下模的定位槽内即可，同时开式结构也方便后续加装小型的工件定位治具、检测传感器，不需要对机架主体做大幅改动。底座采用箱式焊接结构，内部预留了气路电磁阀、定时器控制模块、电源模块的安装空间，所有电气与气动元件都收纳在底座腔体内部，既可以避免车间内的粉尘、切削液溅到元件上造成故障，也能让设备外部没有裸露的管线，整体外观更规整，减少车间布线的安全隐患。底座上表面预留了T型槽或者螺纹安装孔阵列，用来固定不同的压合下模，更换产品型号的时候只需要更换对应的下定位治具，调整气缸压头的伸出限位，就可以快速切换生产的产品型号，适配多品种小批量的生产场景。

　　压头部分采用带导杆的三轴气缸作为执行元件，相比普通的单杆气缸，三轴气缸自带的导向杆可以承受一定的侧向力，压合过程中压头不会因为工件的微小错位出现偏摆，压合的同轴度更好，能避免压入过程中工件被压歪、插针被压弯的问题。气缸的行程选择上预留了足够的安全余量，压头在上限位的时候，和下模工作面的距离足够操作人员取放工件，不会出现压头碰手的安全隐患，同时气缸的下压速度可以通过气路上的调速阀进行调节，针对不同材质的工件可以匹配不同的下压速度，比如压合塑胶件的时候可以把下行速度调慢，减少硬接触造成的工件冲击损伤，压合金属嵌件的时候可以适当提高速度提升生产效率。定时器模块集成在控制回路里，保压时长可以根据工艺要求在0到数秒范围内自由调节，针对需要胶水固化辅助的压合工序，也可以把保压时长设置到胶水初步固化的时长，压合完成后工件直接可以流入下一道工序，不需要额外的静置等待工位。

　　安装边界方面，整套设备的底座占地面积很小，不需要专门的大型设备安装基础，直接放置在车间的标准工作台上就可以使用，设备的总高度控制在成年人站立操作的舒适区间，操作人员不需要弯腰或者抬手就可以完成上下料操作，长时间作业的疲劳度更低。设备的气源接口设置在底座侧面，接入车间常规的0.5-0.7MPa压缩空气就可以正常工作，不需要额外的液压站或者高压动力源，能耗和维护成本都远低于液压类压合设备。气路部分配置了空气过滤调压阀，可以过滤压缩空气中的水分和杂质，同时可以根据压合工艺需要调整输入气压，从而调整气缸的实际输出压力，针对不同压入力要求的工件，只需要转动调压阀旋钮就可以改变压合力，不需要更换气缸或者调整机械结构，调试过程十分便捷。

　　在安全设计上，这套压合工装的操作区域没有额外的防护门遮挡，但是在气路设计上加入了安全启动逻辑，需要双手同时触发启动按钮才会执行下压动作，避免操作人员单手操作时另一只手还在压合区域造成压伤，同时气缸的上下极限位置都设置了磁性检测开关，一旦压头在下行过程中遇到异常阻力卡滞，或者到达位置后没有触发到位信号，设备会自动停止动作并触发报警，避免设备损坏或者工件报废。下模的定位结构采用快拆设计，通过锁紧螺丝就可以快速更换，不需要拆卸整个安装板，日常换型的时间可以控制在十分钟以内，对于频繁换产的生产线来说，这种快换结构能大幅减少设备停机等待的时间。整套结构没有复杂的传动部件，日常维护只需要定期给气缸导杆涂抹少量润滑脂，定期排放空气过滤器内的积水即可，没有易损的高精度传动零件，长期使用的维护成本极低，适合小型加工厂、组装车间作为通用压合工位的标准设备使用。
