曼钦脱壳谷物加工设备结构设计

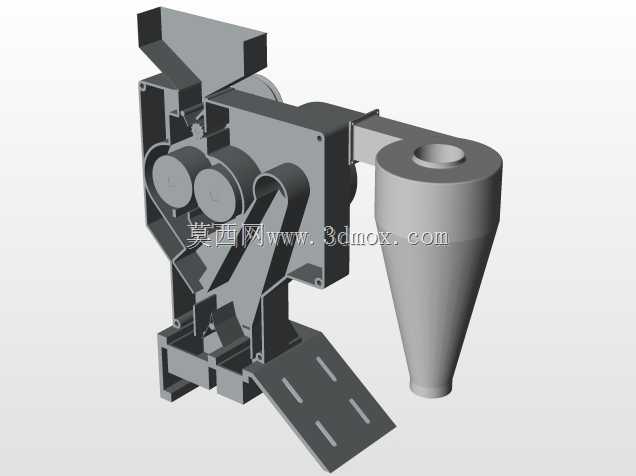

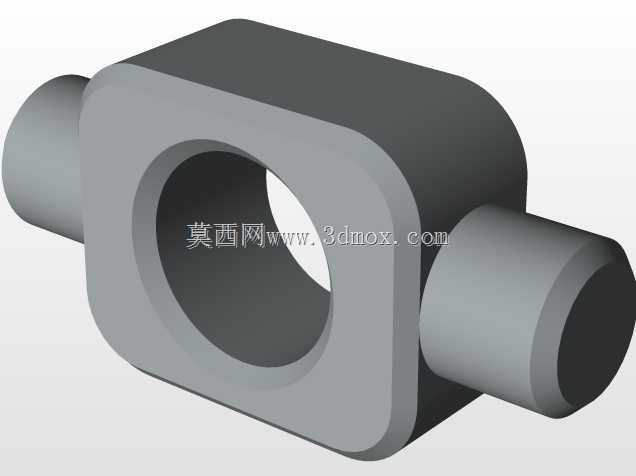

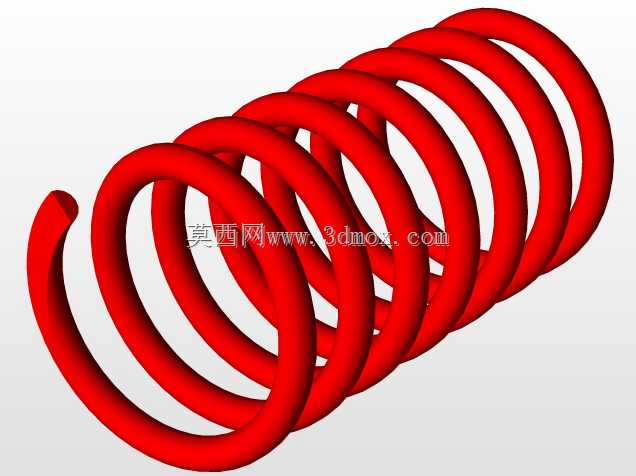

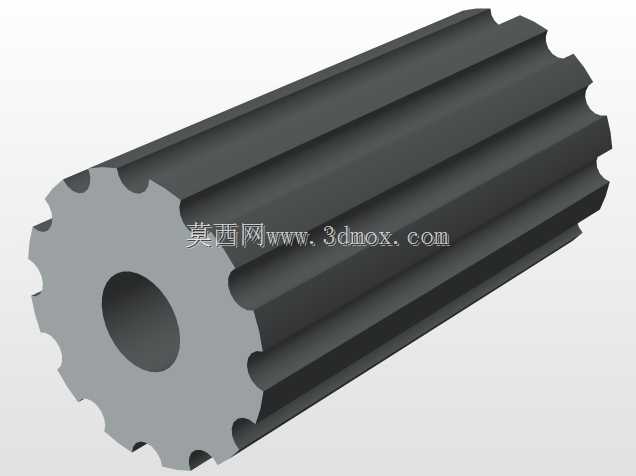

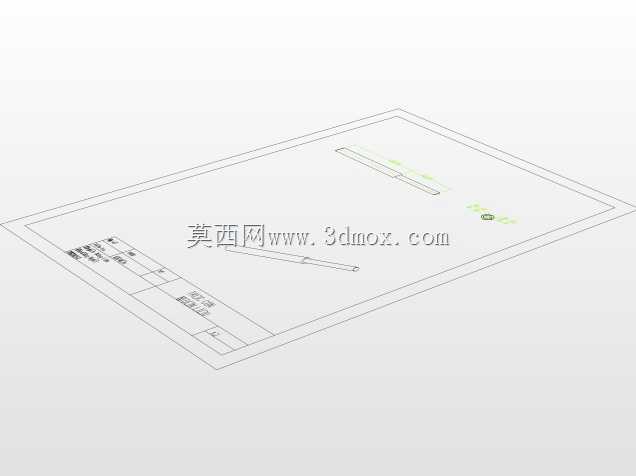

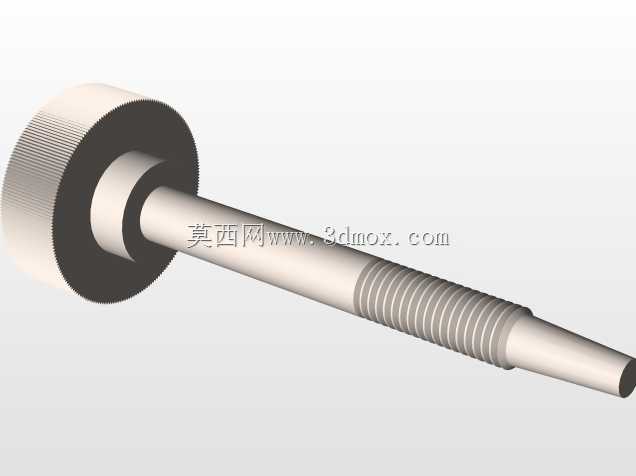

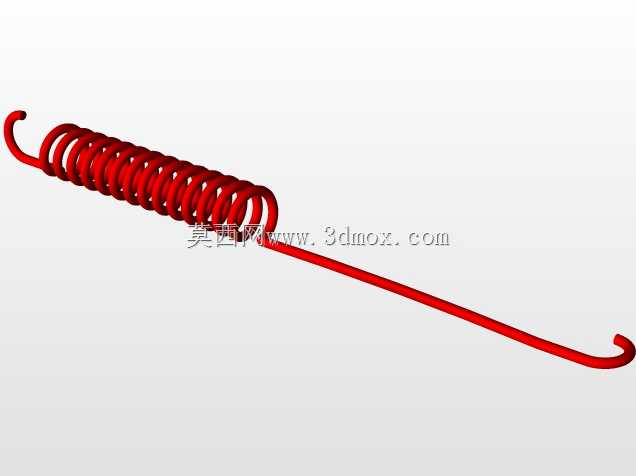

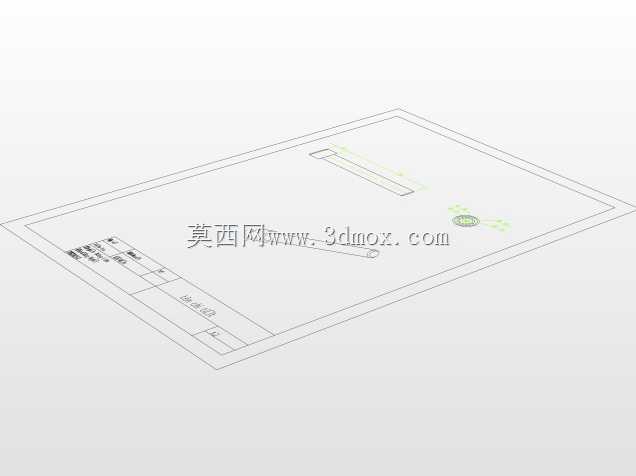

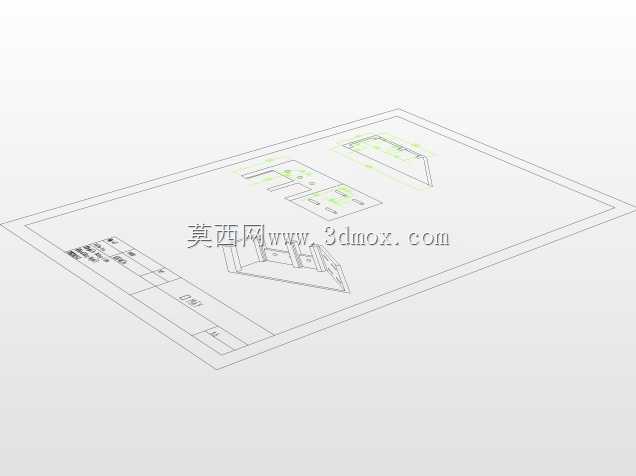

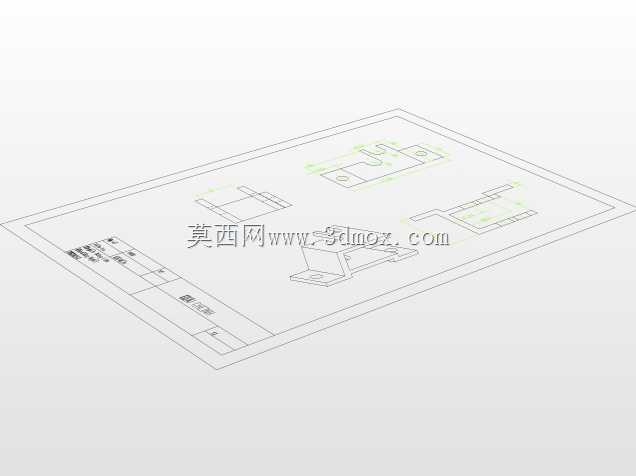

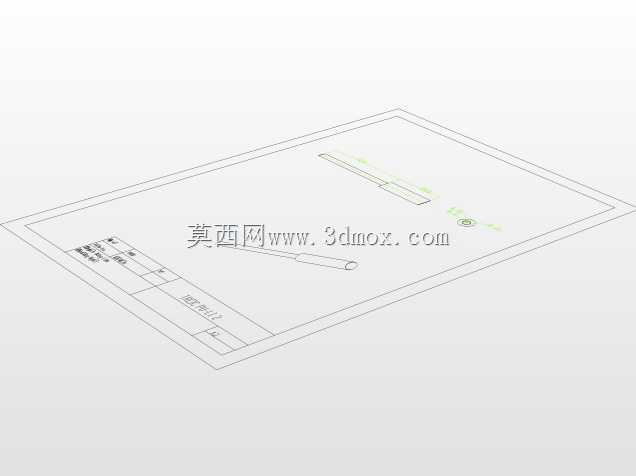

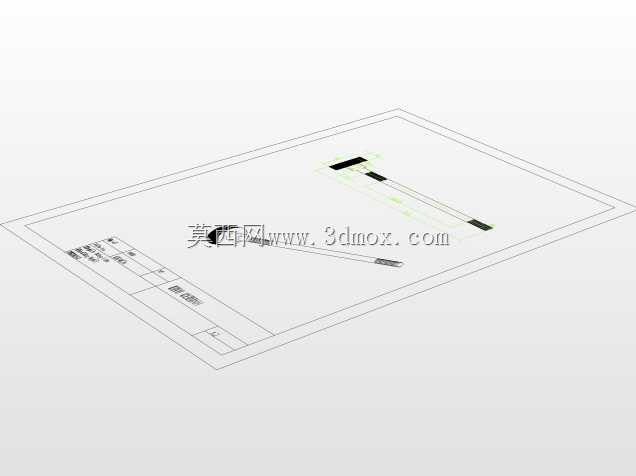

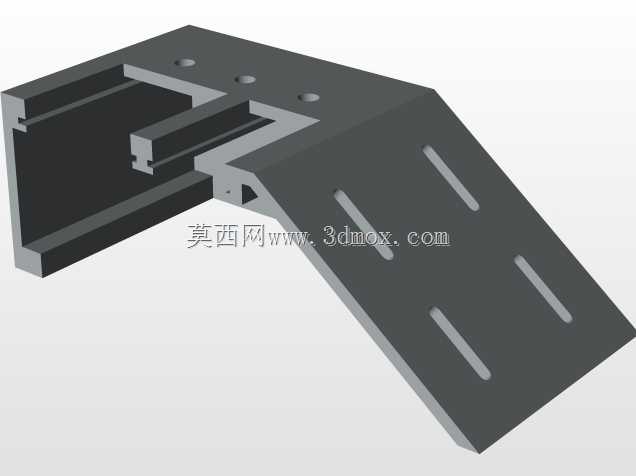

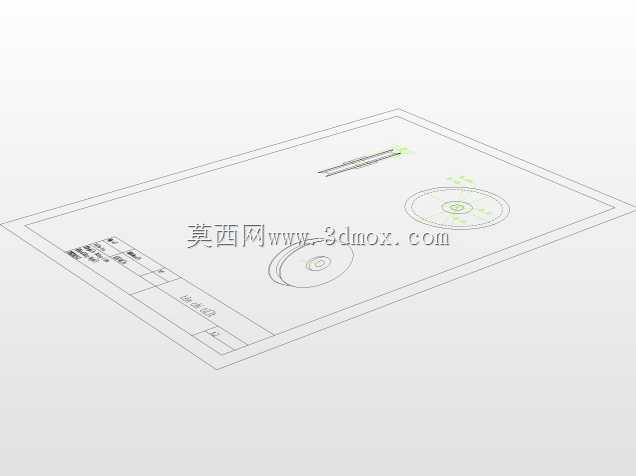

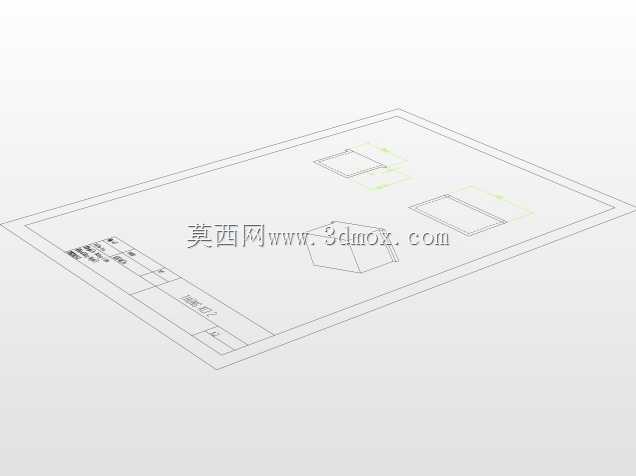

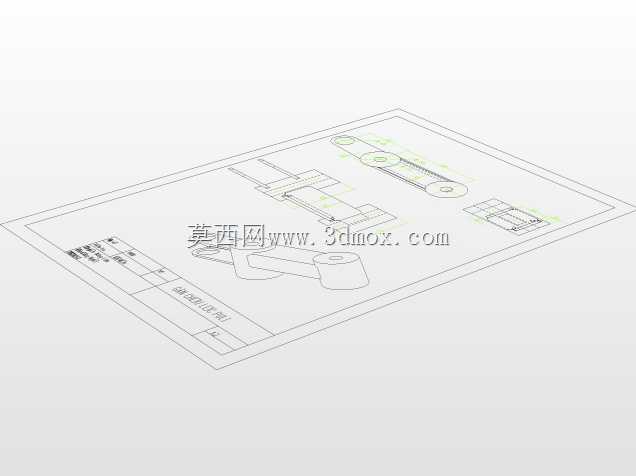

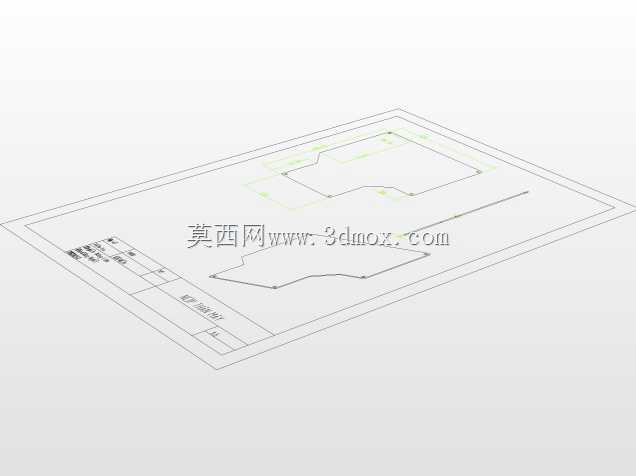

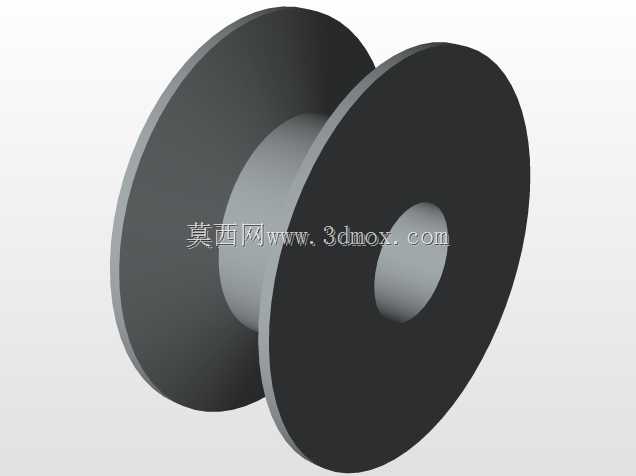

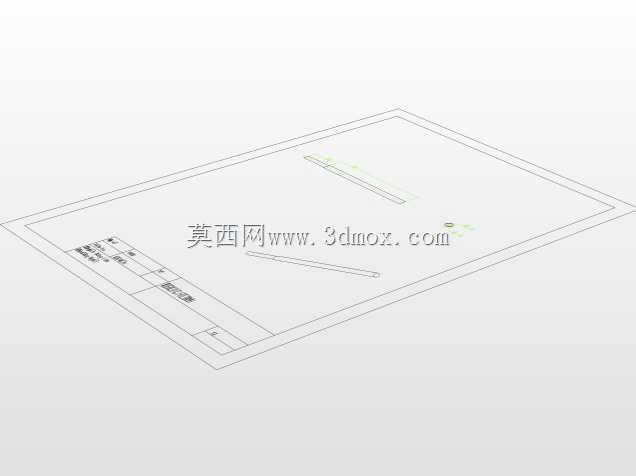

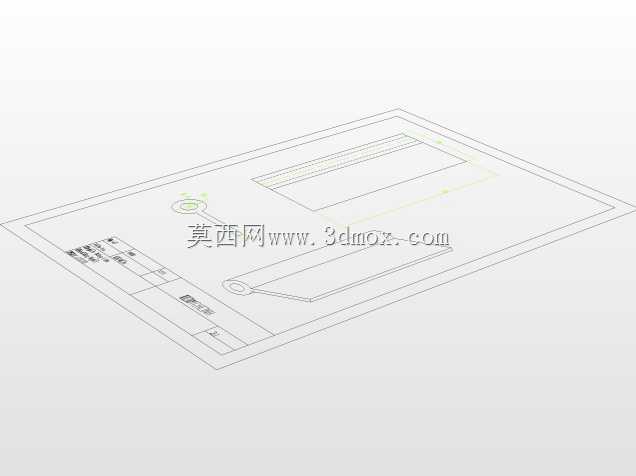

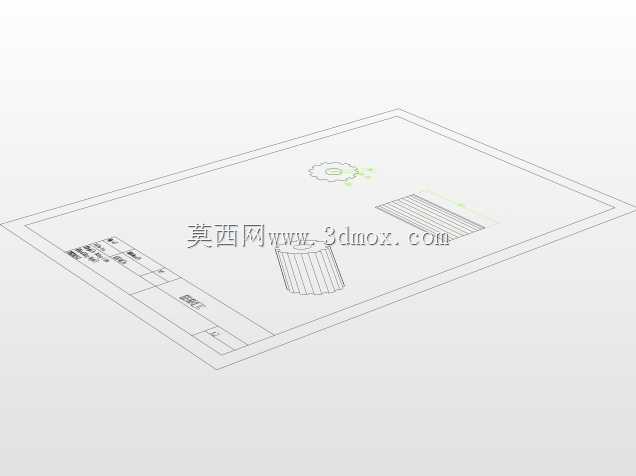

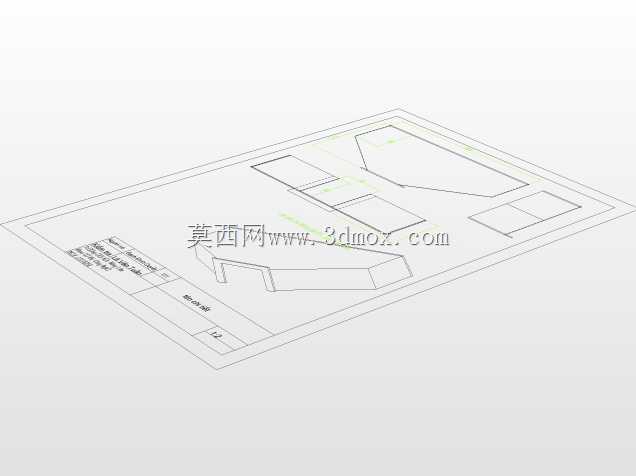

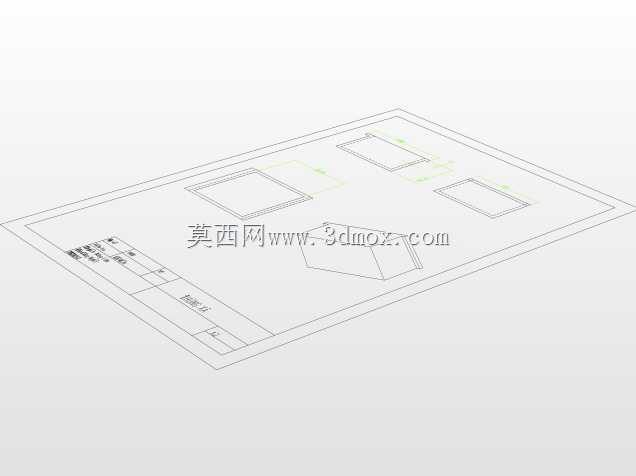

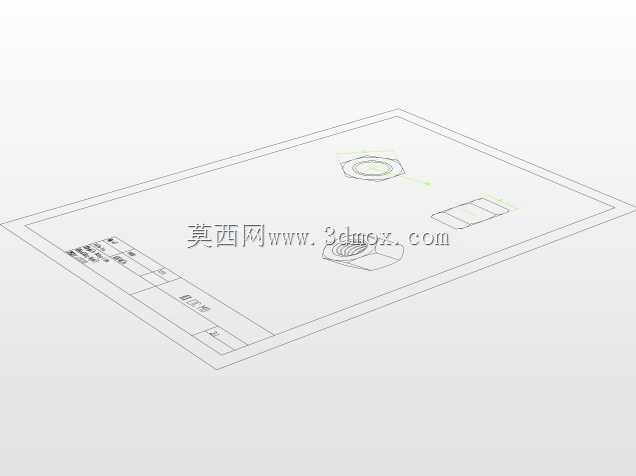

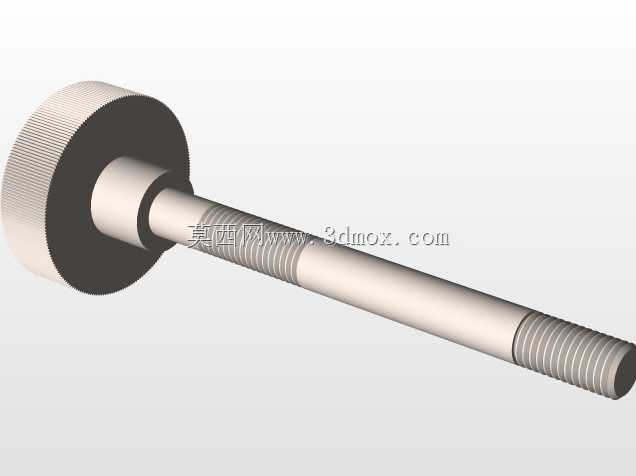

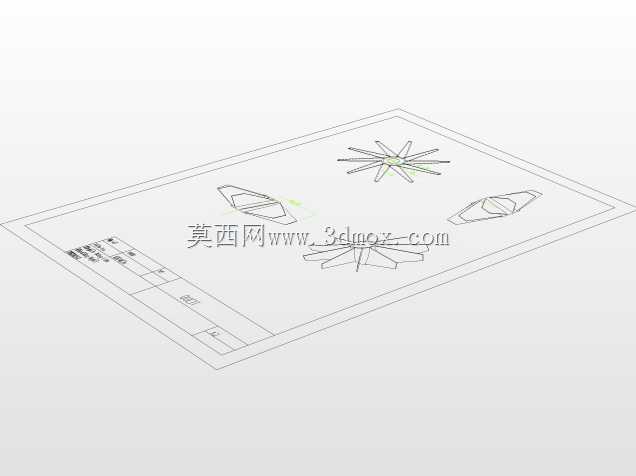

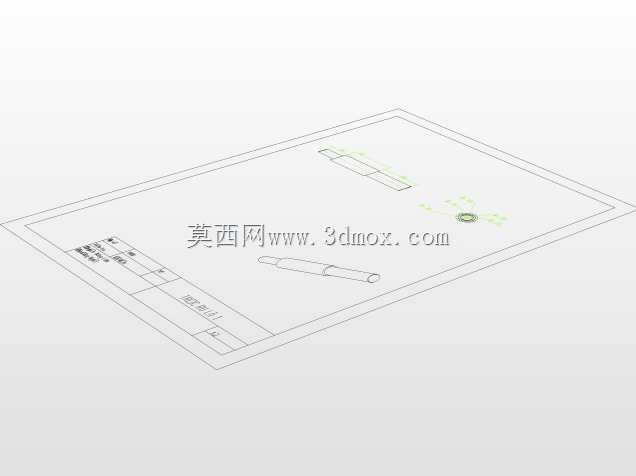

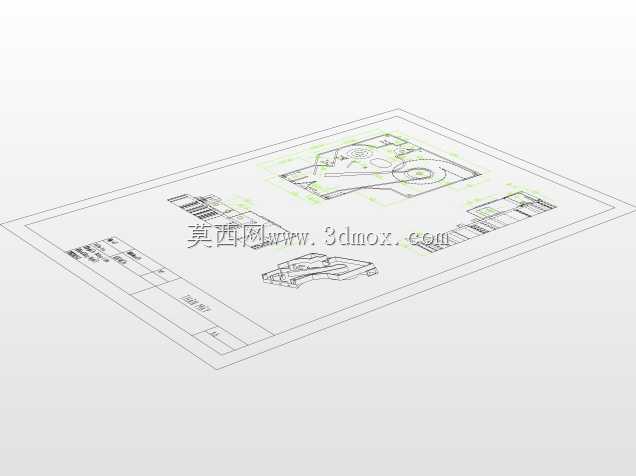

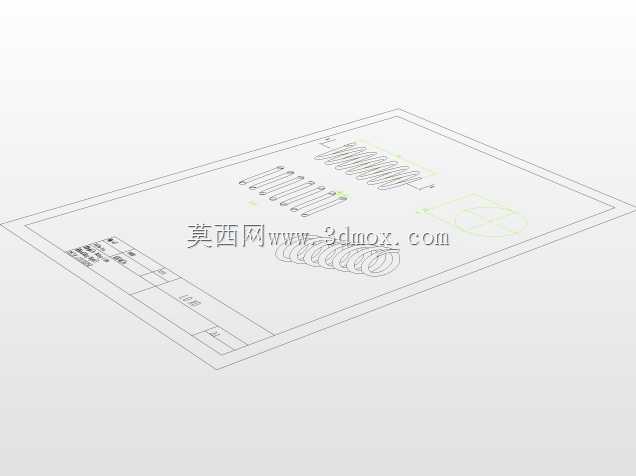

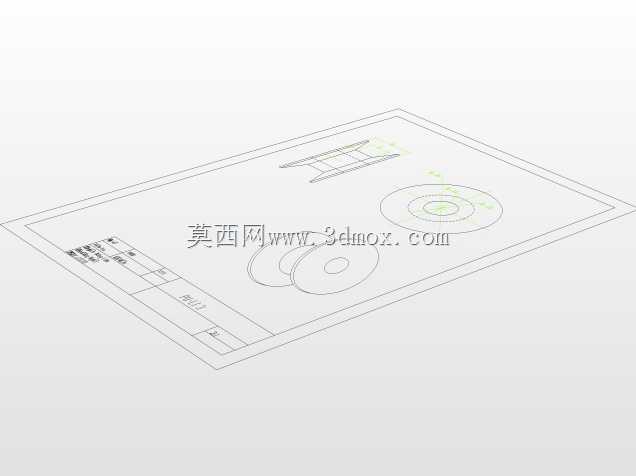

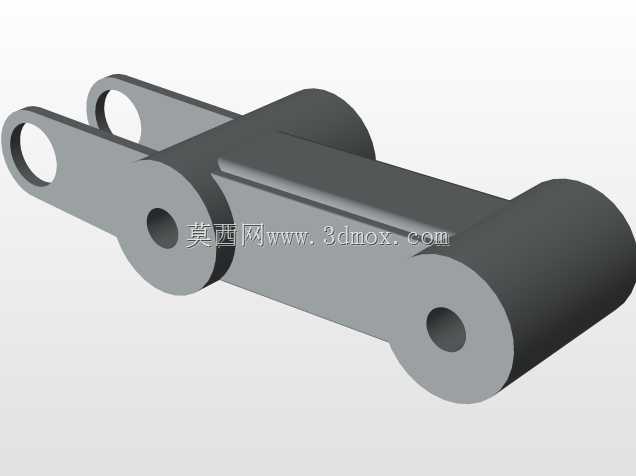

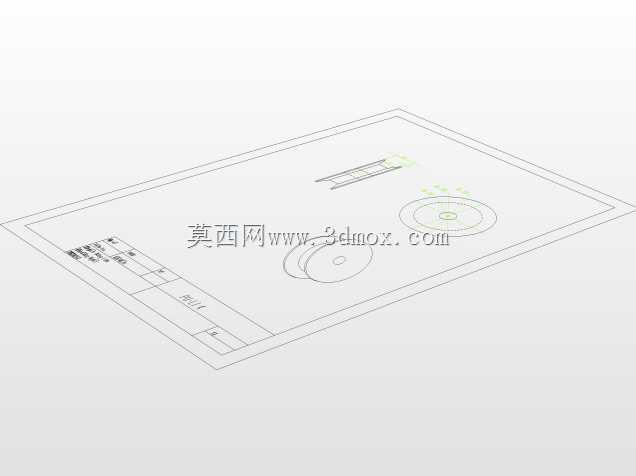

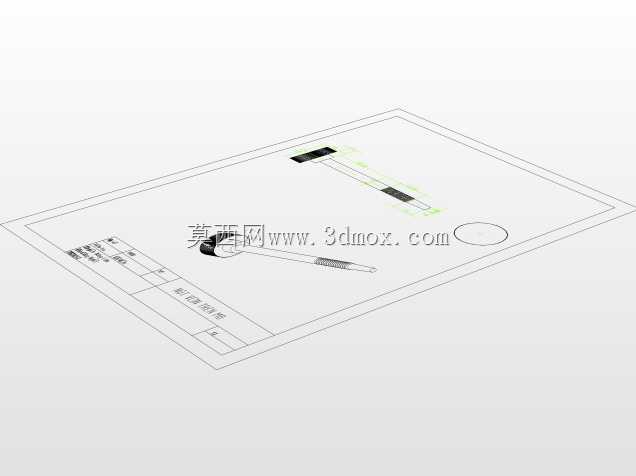

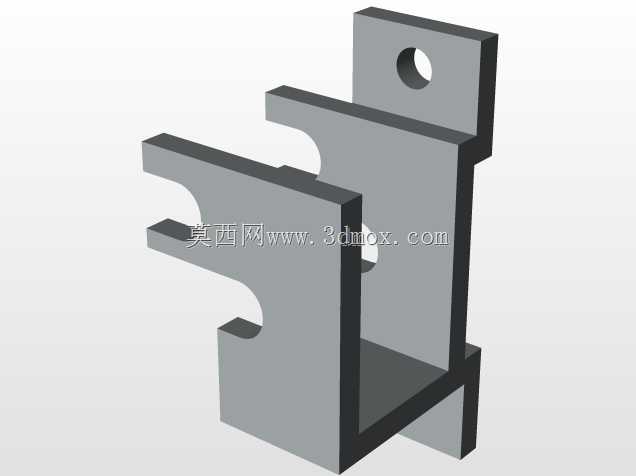

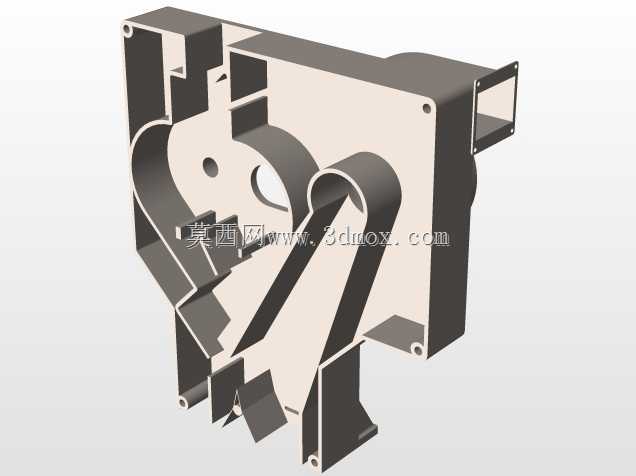

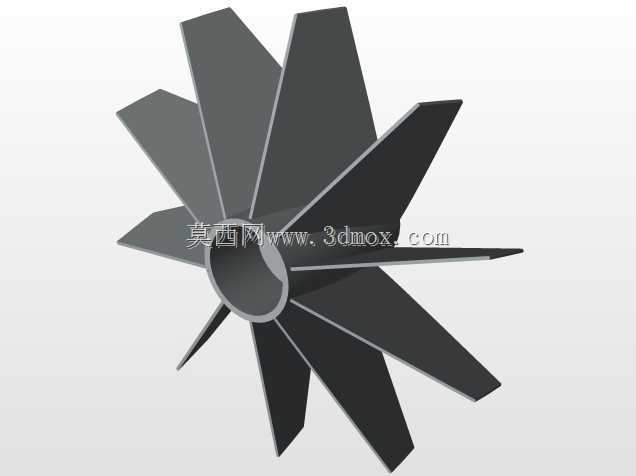

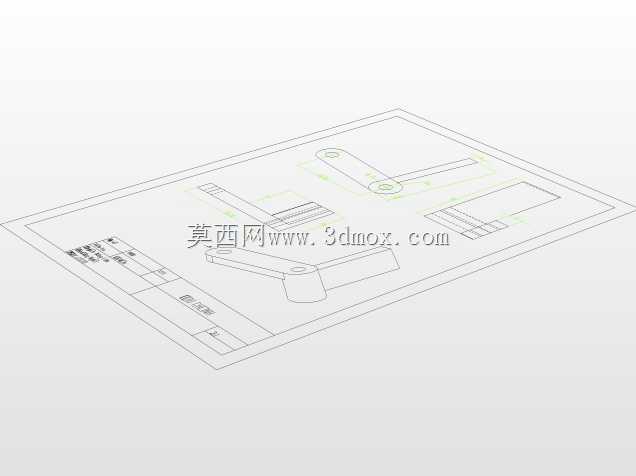

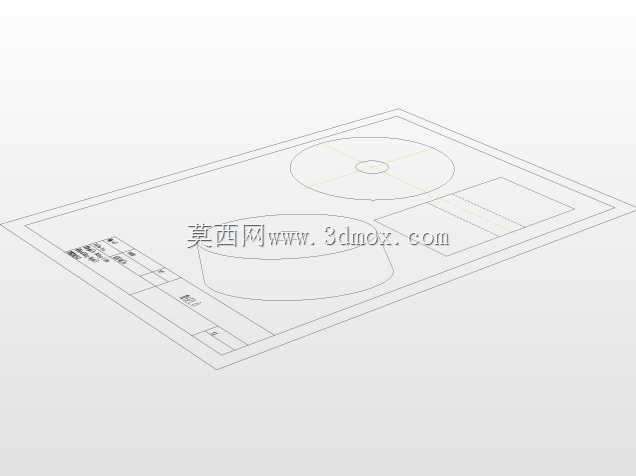

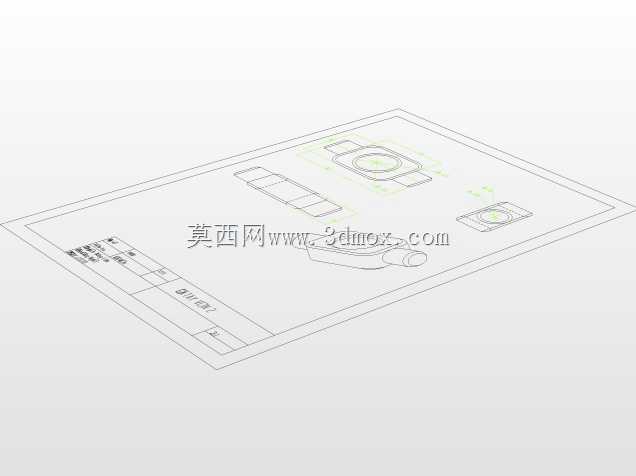

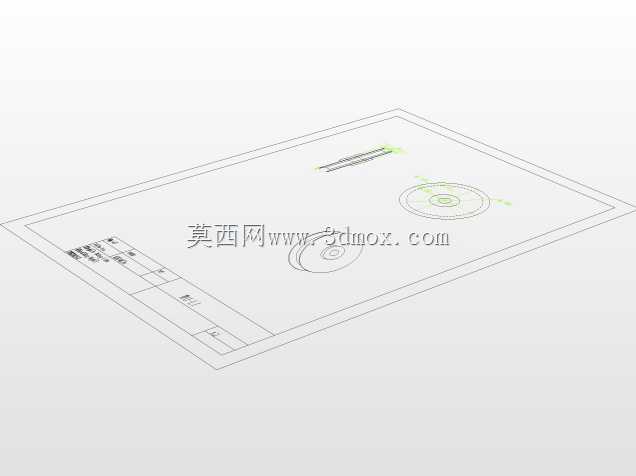

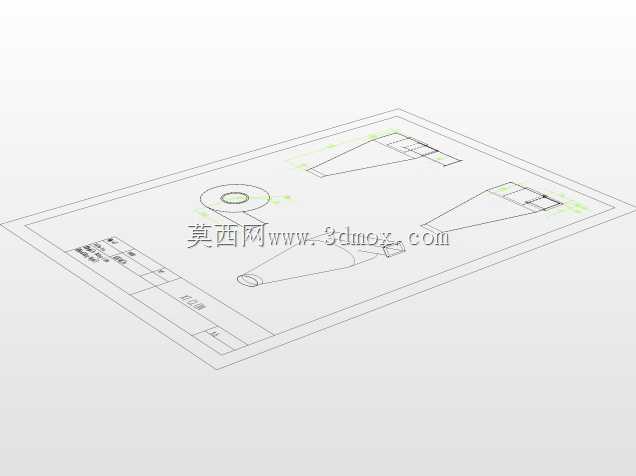

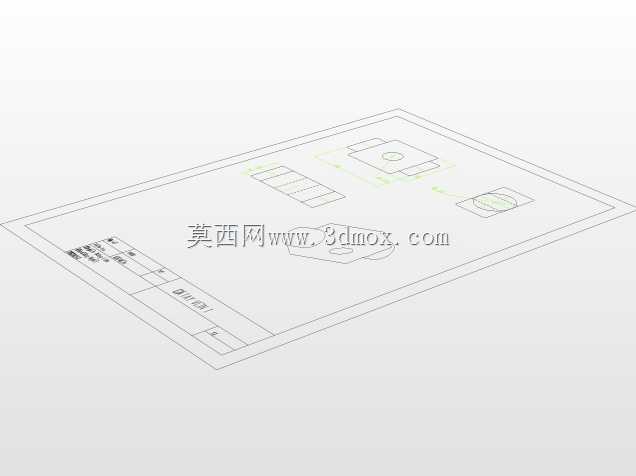

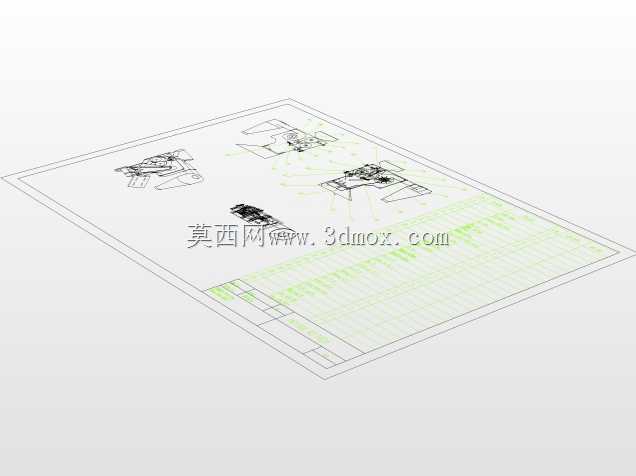

这套脱壳设备的三维结构完整还原了谷物脱壳加工的全流程作业单元，整体布局紧凑，将进料、碾搓脱壳、风选分离、出料几个核心功能模块集成在同一机架上，适配中小型粮油加工坊、农产品初加工站点的作业需求，可完成稻谷、杂粮等带壳物料的脱壳清选作业，省去后续单独配置风选设备的空间与成本。从结构设计逻辑来看，设备左侧上方的倾斜进料斗采用渐缩式溜槽结构，能够依靠物料自重实现均匀喂料，避免进料堵塞，进料斗下方对接的是双辊碾搓脱壳腔，两个平行布置的胶辊采用差速转动设计，通过辊面间的线速度差对进入辊隙的带壳物料施加揉搓、挤压作用力，在不损伤籽粒的前提下实现壳仁分离，脱壳腔下方设置的倾斜导料板带有长条状导流槽，能够将脱壳后的混合物料均匀导向风选通道。设备右侧配套的旋风分离筒采用上圆下锥的经典旋风结构，通过风机产生的负压气流将密度较小的壳屑从混合物料中吸送进入旋风筒，气流在筒内做旋转运动时，壳屑受离心力作用沿筒壁滑落收集，净化后的气流从顶部排气口排出，密度较大的脱壳后净粒则沿导料板从设备前侧的出料口排出，完成整个脱壳清选流程。机架部分采用型钢焊接框架结构，底部预留了设备安装的地脚螺栓固定孔位，整体安装边界宽度不超过1.2米，长度不超过1.8米，高度不超过2米，对作业场地的空间要求较低，无需复杂的地基施工即可完成安装固定。设计过程中对各运动部件的安装位置做了避让优化，双辊的轴承座采用可调式安装结构，可根据加工物料的品种、粒径调整辊隙大小，适配不同物料的脱壳需求，旋风筒与主机架的连接采用法兰式快装结构，方便后期拆卸清理内部积存的壳屑，所有传动部件均布置在机架内侧的防护腔体内，避免作业过程中粉尘进入传动部位造成磨损，同时也能降低作业安全风险。从设备实际运行的角度来看，这种集成式结构相比分体式脱壳、风选设备，减少了物料在不同设备间转运的环节，能够降低物料破碎率，同时设备的维护点集中，日常检查、易损件更换都可以在设备正面完成，无需预留过多的侧面维护空间，适合场地有限的小型加工场景使用。
