五百马力万转级汽车测功主轴结构设计

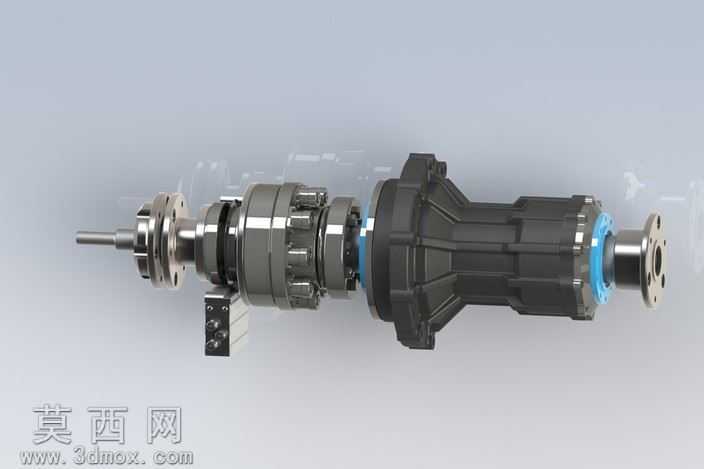

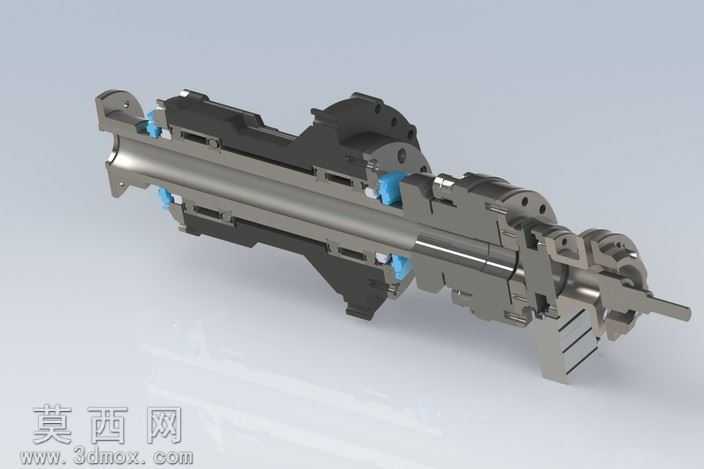

本作品为高功率高转速工况下使用的汽车测功设备主轴三维设计成果，建模阶段严格遵循精密动力轴系的工程设计逻辑，采用自顶向下的参数化建模方式完成全结构搭建。首先依据500hp功率传递、10000rpm最高转速的工况指标，完成主轴核心受力段的轴径参数推演，确定各阶梯轴段的直径、长度、配合公差带，再依次完成轴上各配套零件的装配建模：包含输入端的法兰连接结构、多组支撑轴承的安装位、轴间密封结构、扭矩传递花键段、输出端的连接法兰，以及配套的轴承座、锁紧螺母、定位挡圈、密封端盖等附属零件，所有零件的配合面均按照机械设计标准预留合理的装配间隙与公差参考值，完整还原了高转速主轴的装配层级关系。渲染阶段针对不同零件的材质特性做了区分处理：主轴本体采用调质合金钢材质表现，赋予金属磨砂质感与细微的机加工纹理，清晰呈现轴段的阶梯变化与倒角、退刀槽等工艺结构；轴承组件采用轴承钢亮面金属材质，突出滚动体与保持架的精密结构特征；外壳连接部件采用铸钢哑光深灰材质，搭配安装定位面的机加工亮面效果，密封环采用蓝色橡胶材质表现，通过材质差异清晰区分不同功能的零件模块。结构设计上重点考量高转速工况下的动平衡与支撑刚性，采用多轴承跨距布置方案，合理分配径向与轴向载荷的承载位置，轴上零件均设计有可靠的周向与轴向定位结构，避免高转速下出现零件窜动；输入端法兰设计有均匀分布的连接螺栓孔，可与测功设备的动力输入端可靠连接，输出端法兰可适配不同规格的被测动力部件连接需求，轴体上预留的传感器安装位可满足测功作业时的转速、扭矩信号采集需求。整体建模过程中对所有回转类零件均做了同轴度约束校验，装配体完成后进行了静态干涉检查，确保各零件在装配状态下无结构冲突，完整呈现了高功率测功主轴从核心轴体到外围连接结构的全部设计细节，可用于机械原理教学、测功设备结构参考、相关部件的方案选型参考使用。
