磁性单边防碰寻边器工装结构设计

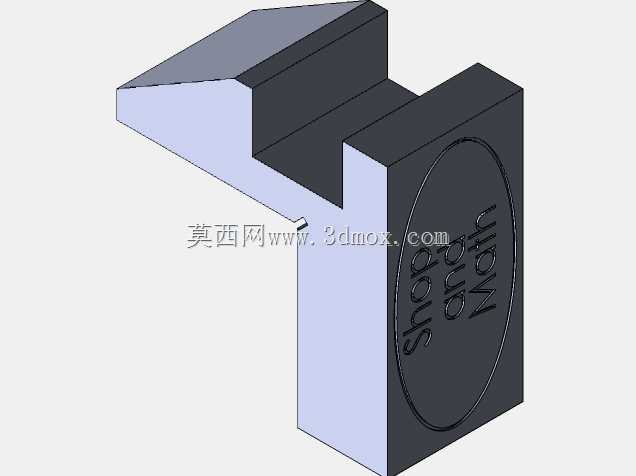

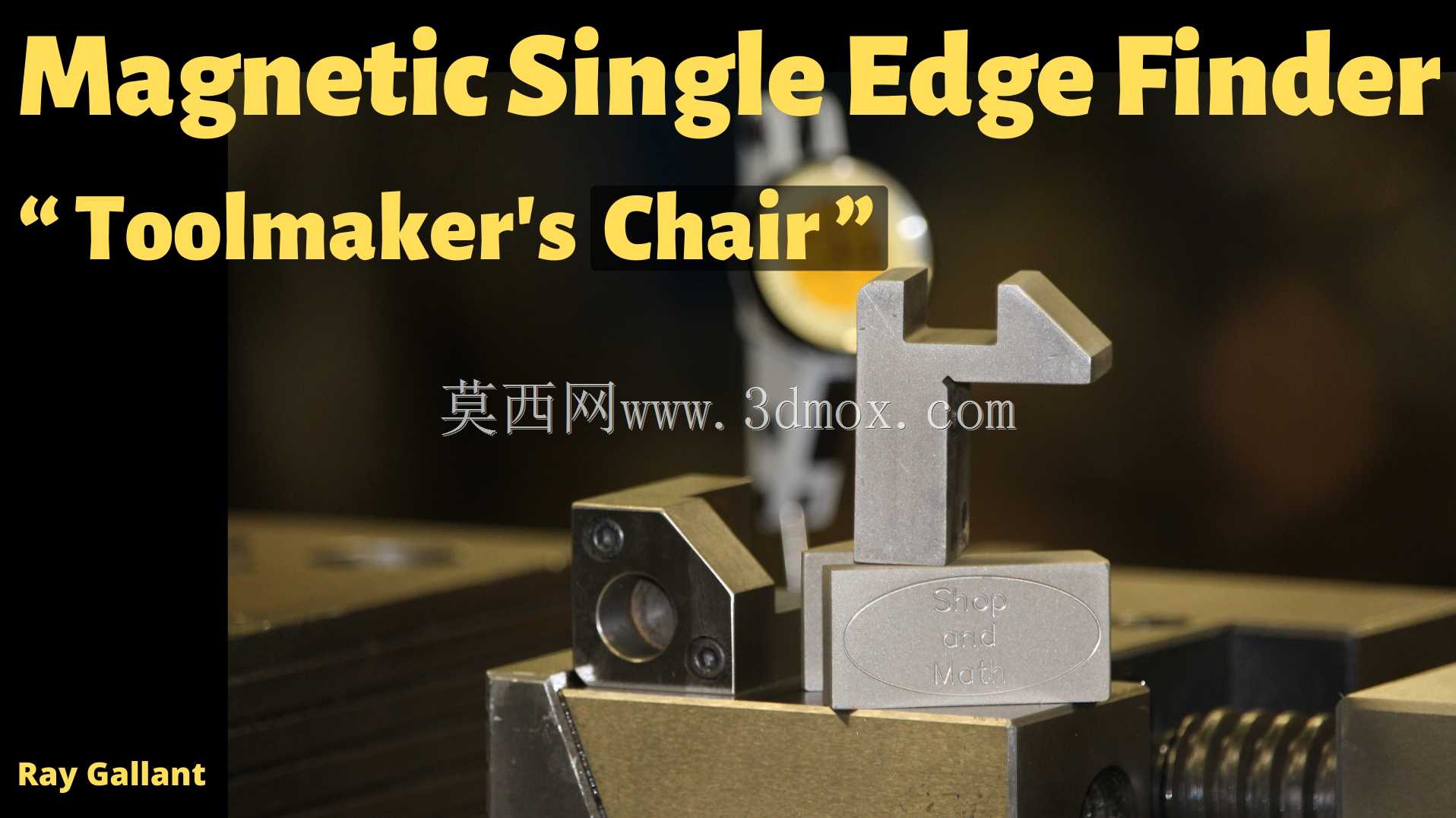

在常规数控铣、坐标镗、精密磨床的加工准备环节，工件坐标系的找正效率直接影响单批次零件的加工节拍，传统机械式寻边器依赖主轴旋转触发偏心机构，对操作手感要求高，遇到窄槽、台阶侧壁、非导磁工件边角时，很容易出现触发滞后、碰伤工件棱边的问题，这款带磁吸基座的单边寻边器，就是针对车间实际找正痛点做的结构优化。整个寻边器的核心结构分为磁吸基座、定位触头、连接座三个部分，磁吸基座内置强磁磁钢，不需要额外夹持就能直接吸附在机床工作台面、平口钳固定钳口或者工装基准面上，安装时不需要打表找正基座位置，只要将基座的定位基准面贴紧已知的机床参考边，就能快速建立临时测量基准，相比需要装在主轴上的传统寻边器，完全规避了主轴跳动带来的测量误差，也不需要反复启停主轴调整转速。定位触头采用单边悬臂式结构，触头的测量面做了精密研磨，平面度控制在微米级，接触工件时不需要旋转触发，只要缓慢移动工作台，让触头测量面与工件被测边轻轻贴合，就能通过触感或者配套的指示装置判断接触状态，对于薄壁零件、软金属工件的找正，不会因为触头旋转的离心力刮伤工件表面，也不会给薄壁件施加额外的顶紧力导致工件变形。设计时特意将触头的工作高度做了多档位适配，连接座上开有可调的锁紧槽，可以根据工件的装夹高度上下调整触头的伸出位置，适配从平口钳装夹的小型零件到工作台直接装夹的大型板件的找正需求，整个结构的安装边界控制得非常紧凑，磁吸基座的底面做了防刮处理，不会划伤工作台的防锈层或者工装的基准面，基座侧面预留了扳手卡位，拆卸时不需要用硬物撬砸，只要扳动侧面的磁钢开关就能释放磁力，轻松取下。在实际加工场景中，这款寻边器不光能完成常规的X、Y轴单边找正，还能配合块规完成台阶深度的辅助测量、夹具定位键的安装对齐、多工位工装的工位间距校准，遇到主轴已经装夹了大型刀具、不方便更换寻边器的场合，直接把它吸附在合适的基准位置就能完成找正，省去了反复换刀的辅助时间，触头部分采用耐磨合金工具钢制作，长期接触工件棱边也不会出现磨损塌角，保证长期使用的测量精度一致性，连接部位的锁紧结构采用防松设计，机床运行时的振动不会导致触头位置偏移，不需要每次使用前都重新校准零位。
