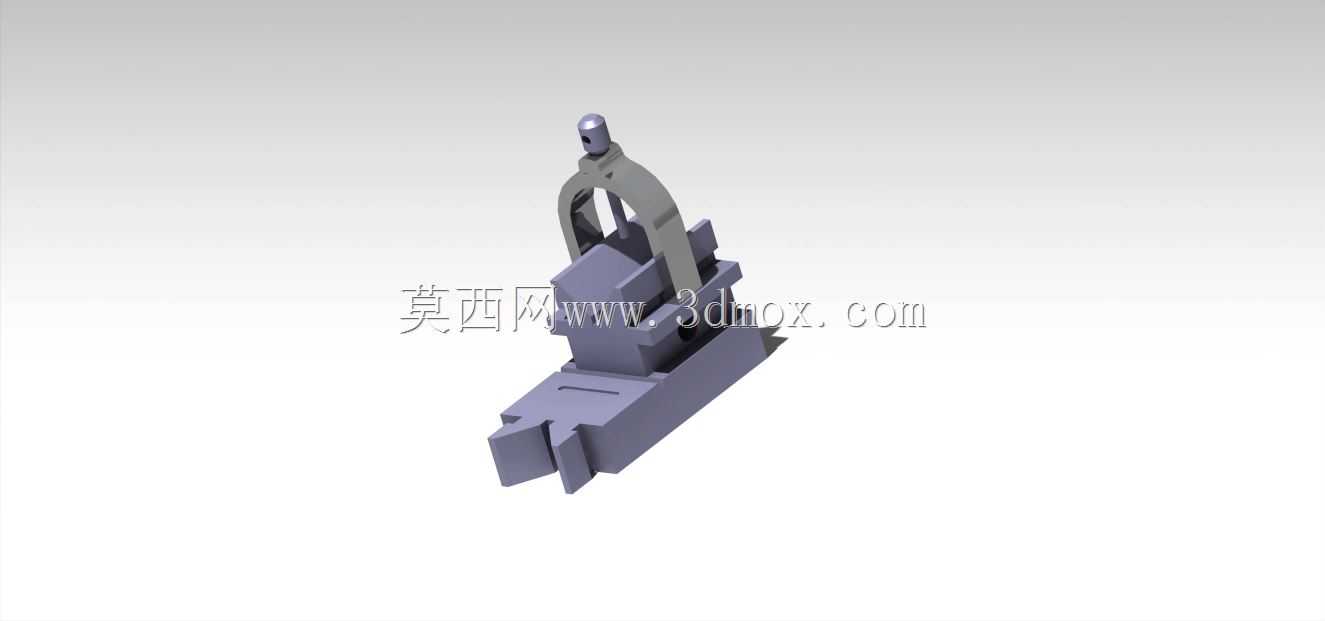

机加工定位用V形块夹紧组件结构

在轴类、套类回转体零件的机加工、检测工序中，工件的定位精度直接决定最终加工尺寸公差与形位公差达标率，这套V形块组件正是针对回转体工件装夹需求设计的定位夹紧结构。从实际应用场景来看，这类组件常部署在普通铣床、磨床的工作台面，或是三坐标检测工位的工装基板上，用来替代简易V形铁搭配压板的零散装夹方式，减少装夹找正的辅助工时。整套组件的核心定位基准是下部的V形支撑块，V形槽的夹角采用行业通用的90度设计，槽口边缘做了0.5mm的倒角过渡，避免工件吊装放置时磕碰槽口基准面，长期使用后槽面磨损可通过更换支撑块快速恢复定位精度，无需整体报废整套工装。上部的拱形压架是夹紧施力部件，压架下端的弧形压头与V形槽中心同轴，拧紧顶部的锁紧螺栓时，压头会垂直压合在工件外圆面上，夹紧力方向正对V形槽的对称中心，不会产生侧向分力推偏工件，能保证装夹后工件的轴线与工装基准面平行。设计时充分考虑了安装边界，组件底部的安装座预留了两个长条形螺栓过孔，可适配工作台T型槽的不同间距，安装时能沿V形槽垂直方向微调位置，适配不同工位的装夹布局需求；整体组装后总高度控制在120mm以内，不会超出多数中小型机床的加工行程范围，压架的开合行程预留了25mm的空间，可兼容直径20mm到60mm范围内的回转体工件装夹，覆盖了常规轴类零件的加工尺寸区间。从结构细节来看，V形支撑块与底部安装座采用燕尾槽配合，更换不同槽宽的支撑块时无需拆卸整个安装座，松开侧面的紧固螺钉即可快速抽换，能快速切换适配不同直径的工件；压架与安装座之间设置了导向销，夹紧过程中压头不会发生周向转动，避免压头弧面与工件表面错位产生压痕。这套结构没有采用复杂的气动、液压驱动结构，纯机械锁紧的方式可靠性更高，在切削液喷淋、金属切屑飞溅的加工环境中不会出现驱动部件卡滞的问题，日常维护仅需定期清理燕尾槽与导向销表面的切屑，涂抹少量润滑脂即可保证动作顺畅。在检测工位使用时，这套组件的夹紧力可通过顶部螺栓的拧紧力矩控制，既能避免工件装夹松动影响检测数据，也能防止夹紧力过大导致薄壁套类工件产生装夹变形，保证检测数据的真实性。
