铣削加工用复合角度正弦规工装结构

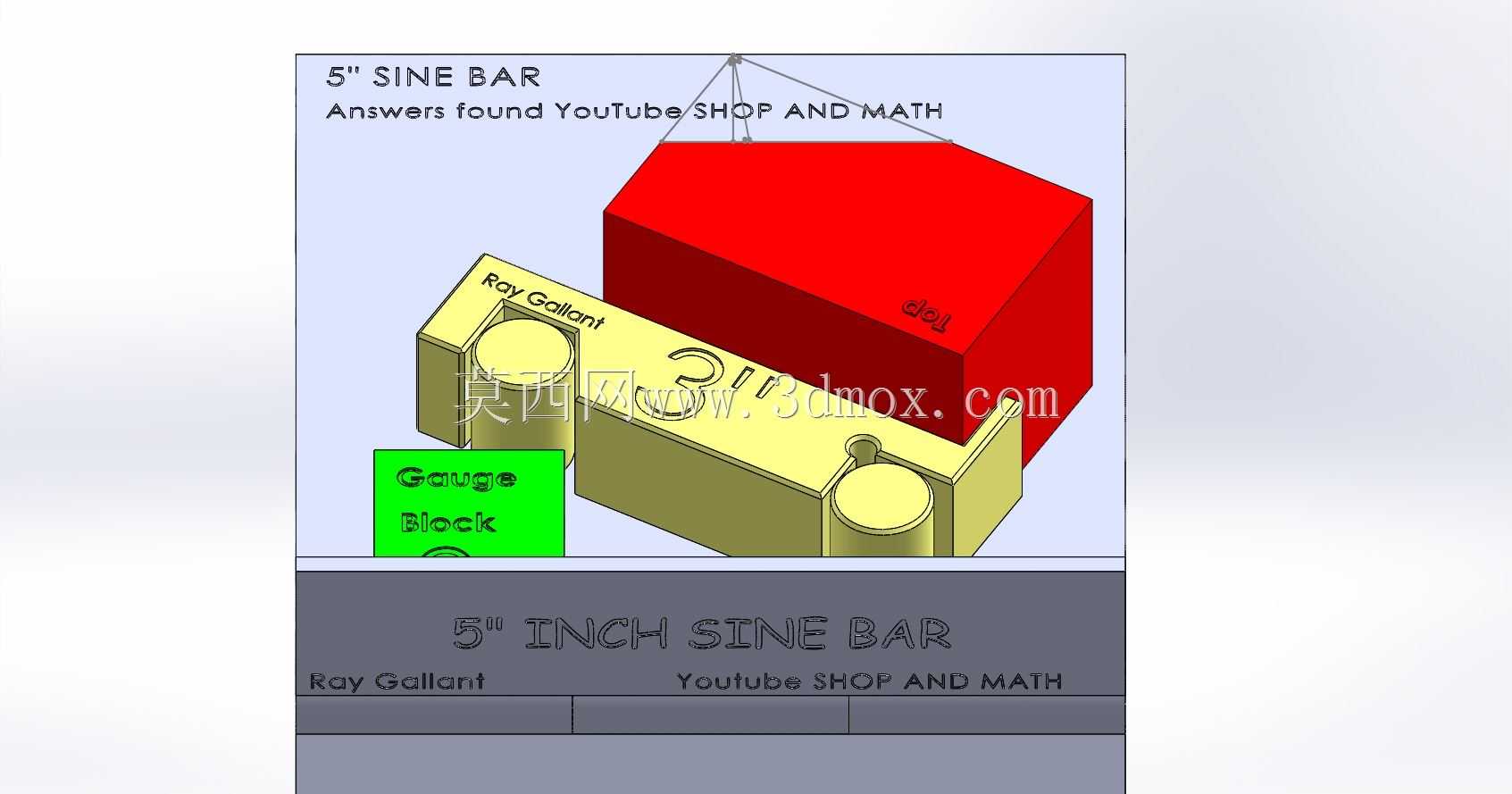

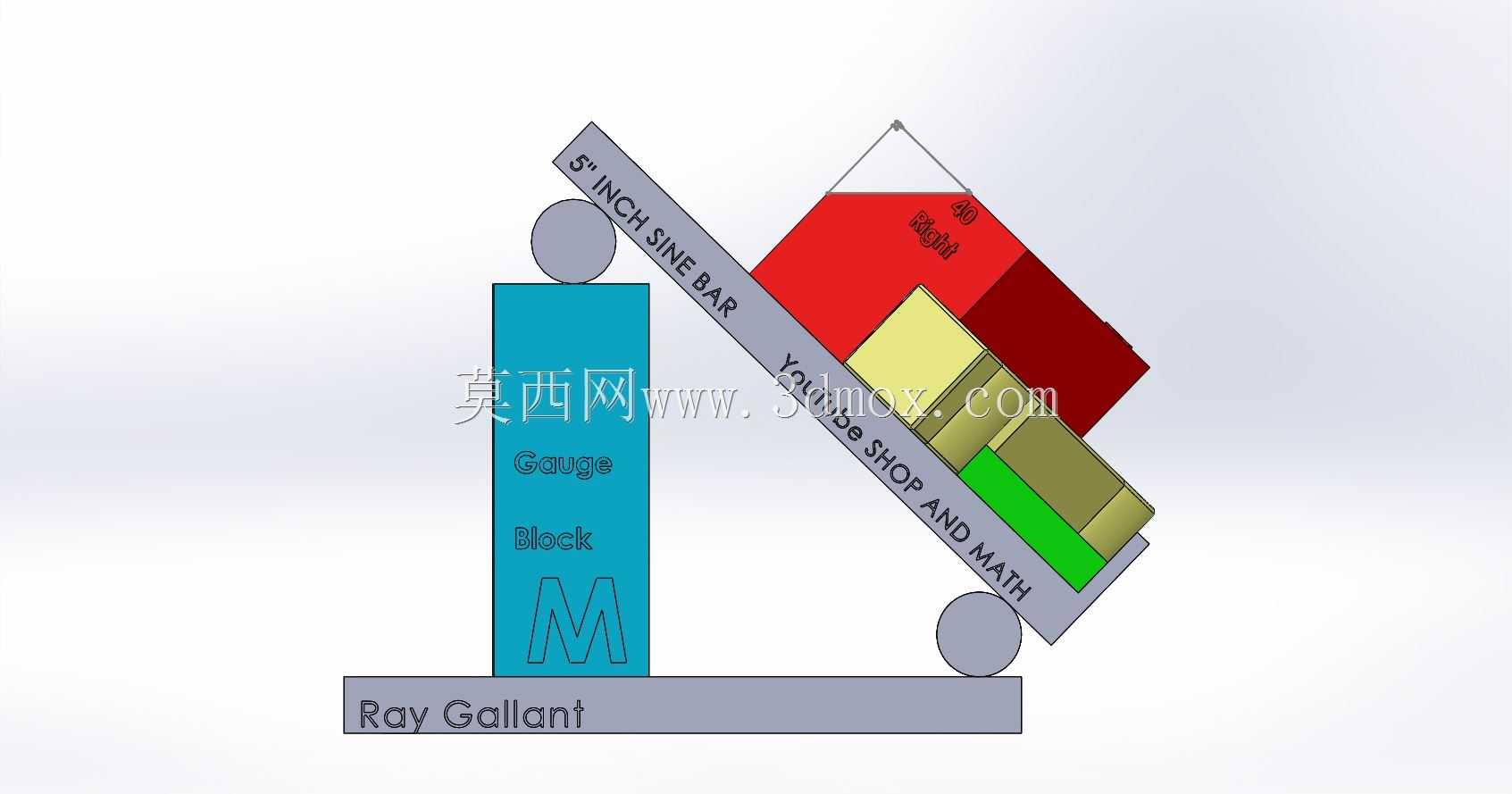

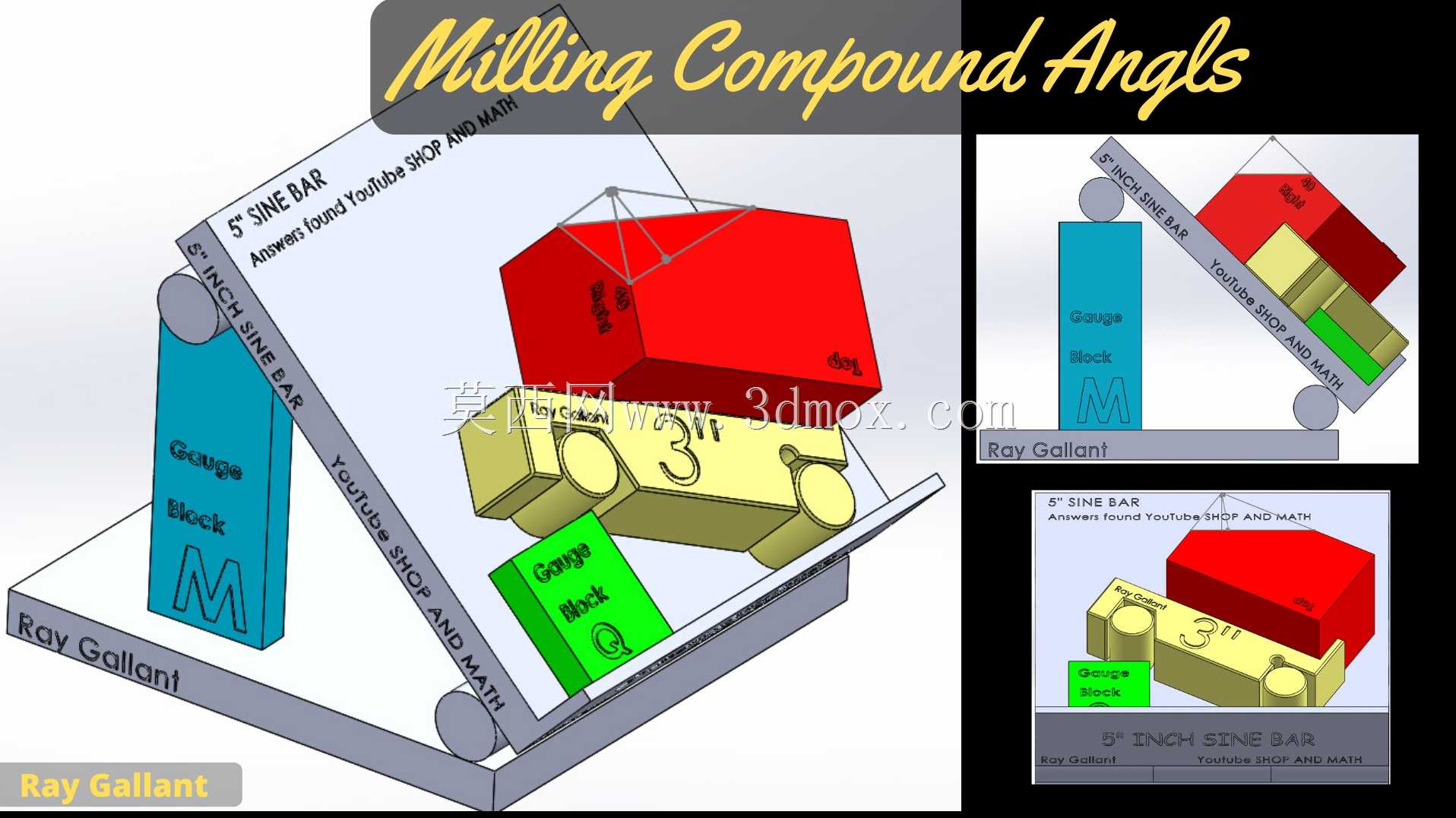

在常规铣削加工场景中，遇到带空间复合角度的斜面、斜孔类零件加工时，普通平口钳或可调角度台往往只能实现单平面内的角度偏转，无法同时满足两个正交方向的角度定位需求，这类零件的装夹找正往往会占用大量机台准备时间，稍有偏差就会导致零件角度超差报废。这套正弦规结构正是针对这类加工痛点设计，通过两组不同长度规格的正弦棒配合量块组垫设，可快速实现空间复合角度的精准定位，无需反复打表找正，大幅缩短复杂角度零件的装夹准备周期。整套结构包含3英寸、5英寸两种规格的正弦棒主体，搭配不同高度的等高量块支撑座，使用时可根据待加工零件的两个方向倾角参数，通过三角函数计算出对应方向需要垫设的量块组高度，将量块垫在正弦棒的圆柱支点下方，即可让正弦棒的工作面同时倾斜至所需的空间复合角度，待加工零件直接固定在正弦棒工作面上即可完成定位，可适配立式铣床、卧式铣床、平面磨床等多种机加工设备的工作台安装。设计时充分考虑了机加工现场的使用工况，正弦棒主体采用高硬度合金钢材制作，工作面与圆柱支点的形位公差控制在微米级，避免长期使用后出现磨损变形导致角度偏差；支撑量块的接触面做了精密研磨处理，保证量块垫设时的贴合度，消除间隙带来的角度误差。安装边界方面，整套工装的底座可直接适配机台标准T型槽的安装间距，无需额外制作过渡连接板，正弦棒抬起至最大倾角时不会与机台主轴、夹具发生运动干涉，可覆盖常规机加工中绝大多数复合角度零件的加工范围。日常使用中，配合不同厚度的标准量块组，可实现角度精度达秒级的定位调整，相比传统的划线找正、万能角度尺比对的方式，定位精度和重复装夹一致性都有明显提升，尤其适合小批量多品种的复杂角度零件加工场景，比如模具镶件的斜面加工、工装夹具的斜向定位面加工、精密机械零件的斜孔钻铣定位等工况，能有效降低操作人员的找正难度，减少对操作人员技能水平的依赖，同时保证批量零件的角度一致性。结构上没有多余的复杂传动部件，整体刚性充足，可承受铣削加工时的切削载荷，不会因为切削力作用出现角度偏移，日常维护也仅需要做好工作面的防锈防尘，定期校验圆柱支点的平行度即可长期保持精度。
