专业低音扬声器单元结构设计

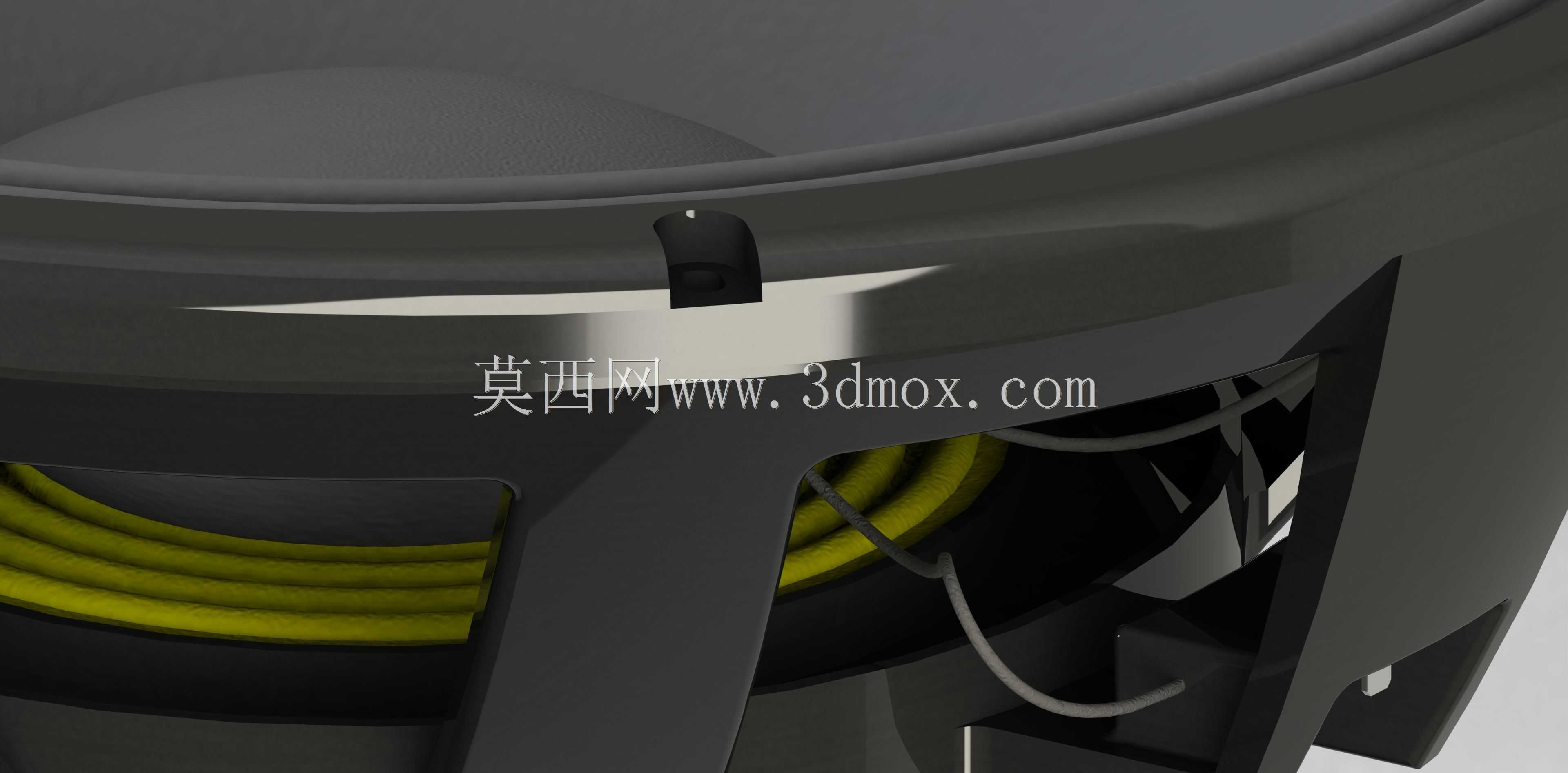

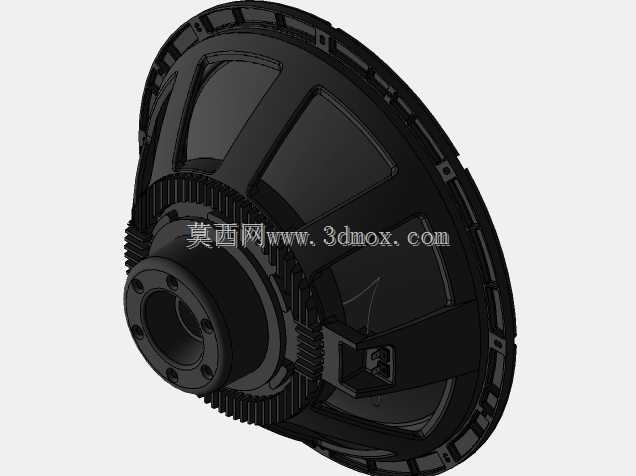

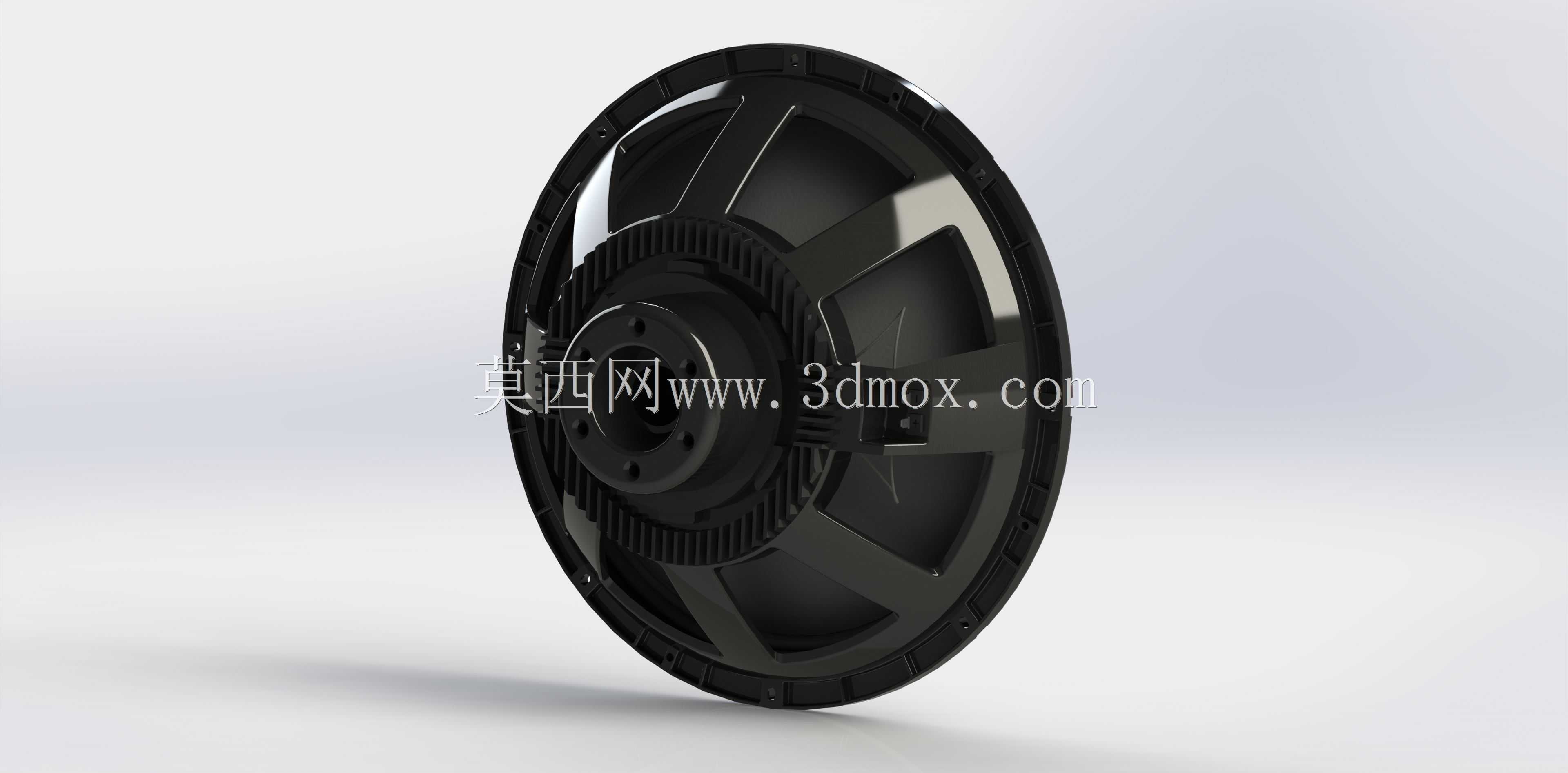

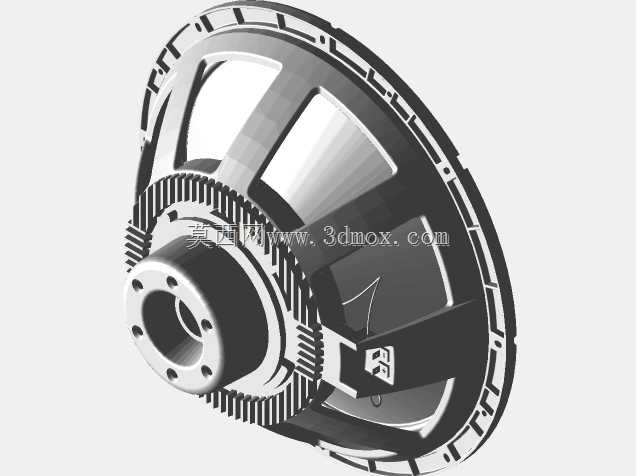

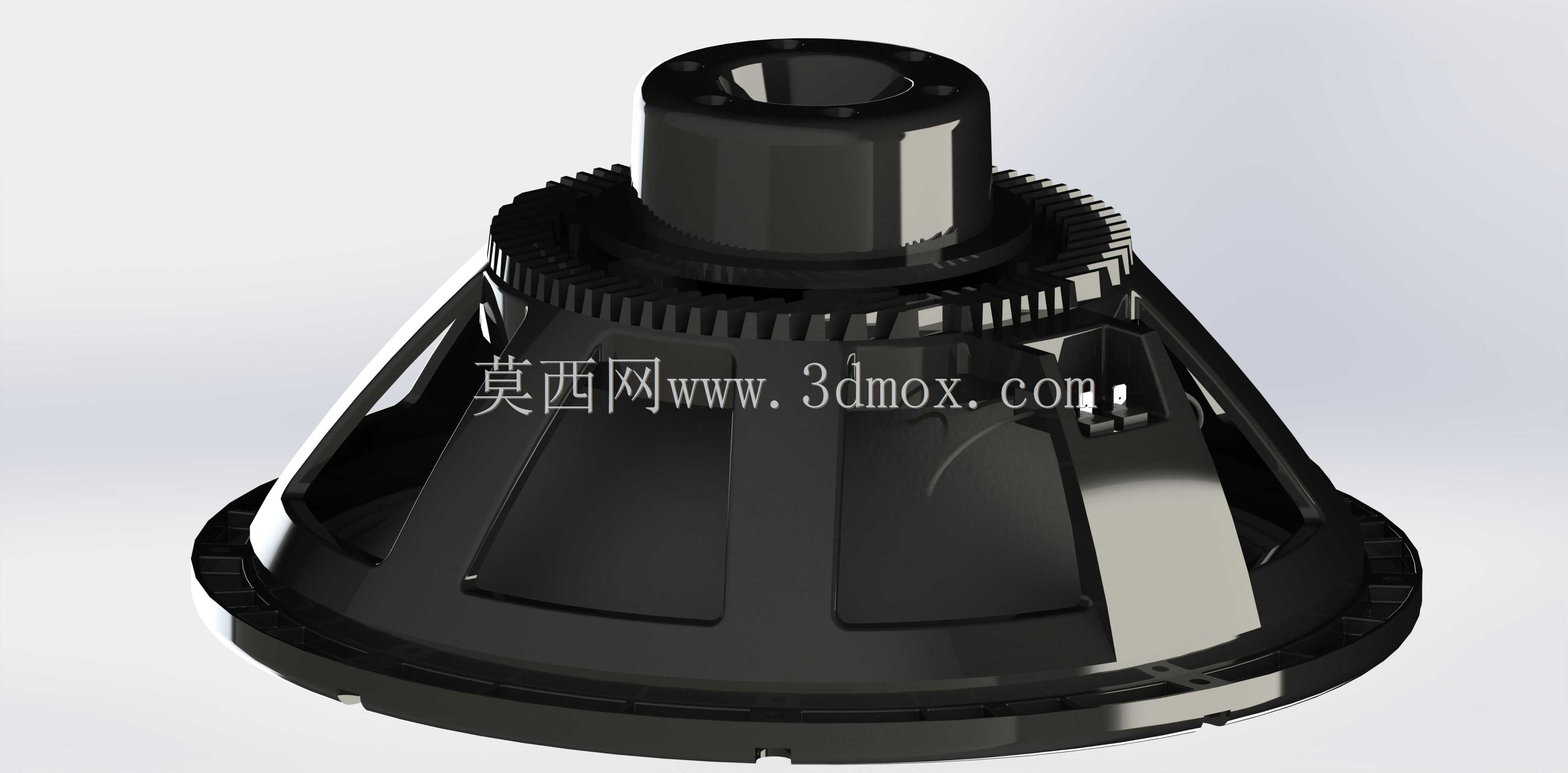

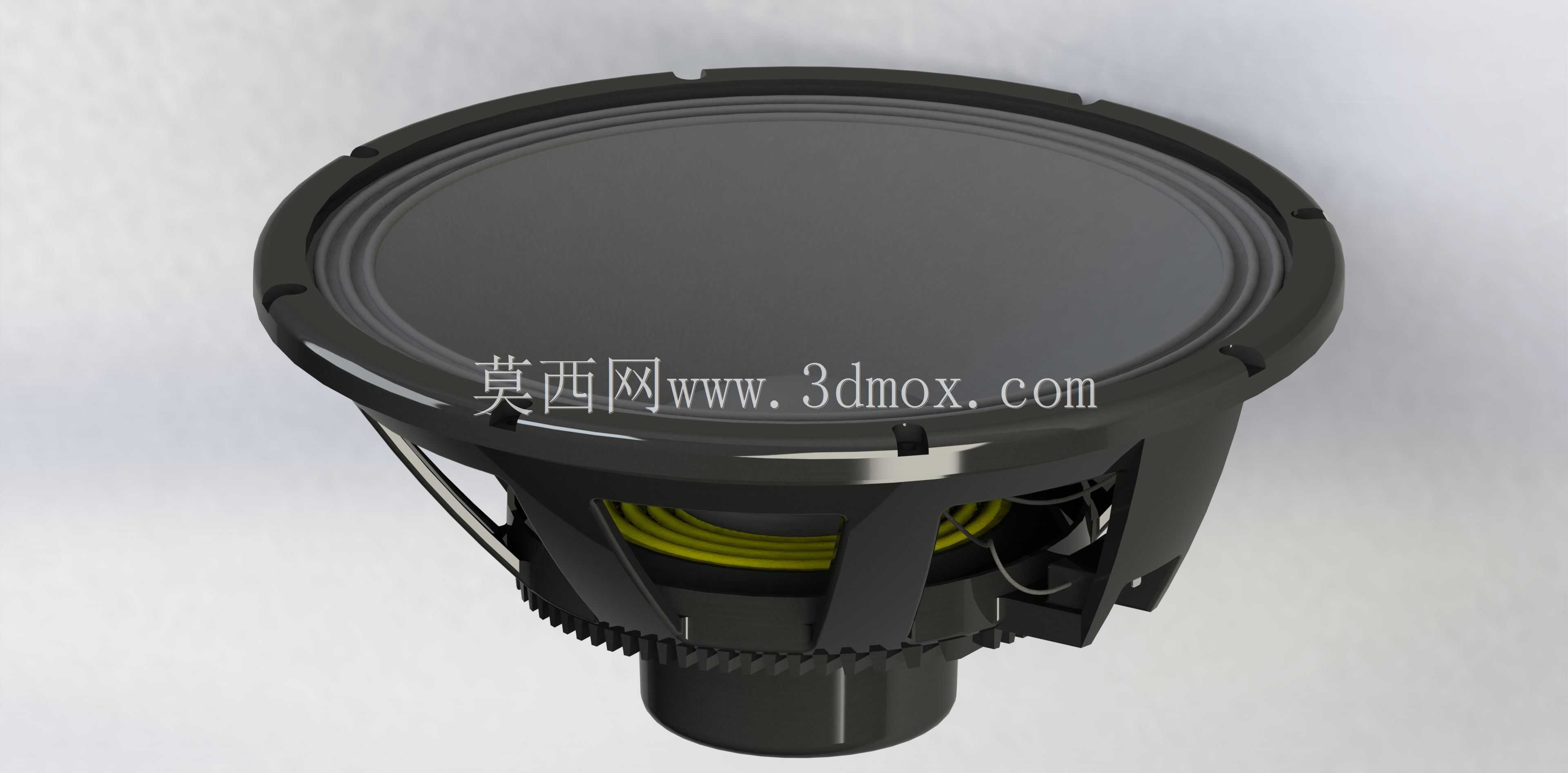

在专业扩声、家用HiFi音响、车载影音系统的搭建环节中，低音扬声器单元是决定低频回放质感与声压输出能力的核心部件，本次呈现的单元结构围绕大动态低频回放需求完成整体设计，可覆盖固定安装扩声、流动演出返听、车载低音改装等多场景的使用需求。从结构设计逻辑来看，该单元采用锥盆式振膜结构，振膜边缘设置多圈环状折环，这类折环采用顺性适配的弹性材质，既可以为振膜提供轴向运动的复位支撑，也能有效分割振膜的有害谐振，减少低频段的分割失真；折环外侧的盆架采用一体化注塑成型结构，盆架边缘均匀分布多个安装定位缺口，可适配不同规格的安装面板开孔，安装时无需额外定制转接法兰，能直接通过压边或者螺丝完成单元固定，降低现场安装的适配成本。盆架的支撑筋采用放射状分布设计，在保证整体结构强度的前提下，尽可能减少对背部声波的遮挡，避免盆架结构造成的声染色，同时支撑筋的厚度经过力学校核，可承受大动态下振膜往复运动带来的冲击力，长期满功率工作也不会出现结构形变。单元磁路部分采用外置式磁钢结构，磁隙中设置定心支片，定心支片与折环共同构成振膜的双支撑系统，可严格约束振膜的轴向运动轨迹，避免大振幅下出现音圈蹭磁隙的故障，磁路背部的导磁碗结构可收拢漏磁，减少单元对周边电路的磁干扰，适配功放板近距离安装的紧凑箱体设计。音圈采用耐高温骨架绕制，引线从振膜背部通过编织线引出至盆架侧边的接线端子，编织线预留足够的冗余长度，可承受振膜大振幅往复运动时的拉扯，避免长期工作出现引线断裂的问题。从安装边界来看，该单元的整体外径适配常规18英寸低音单元的开孔尺寸，安装沉台深度经过优化，既可以适配密闭式箱体的安装需求，也能在倒相式、带通式箱体中使用，设计时预留了足够的磁路散热空间，背部的磁钢结构设置散热齿结构，可将音圈工作产生的热量快速导出，提升单元的长期功率承载能力。在实际选型应用中，这类低音单元可搭配对应分频点的中频、高频单元组成全频扩声系统，也可单独作为超低音单元使用，结构设计上兼顾了安装便捷性与工作可靠性，能满足不同场景下的低频扩声需求，建模过程中完整还原了折环、盆架、磁路、定心支片、接线端子等所有细节结构，可直接用于箱体结构适配、安装干涉检查、声学仿真前置建模等工作环节。
