便携式磁力钻定位夹具结构设计

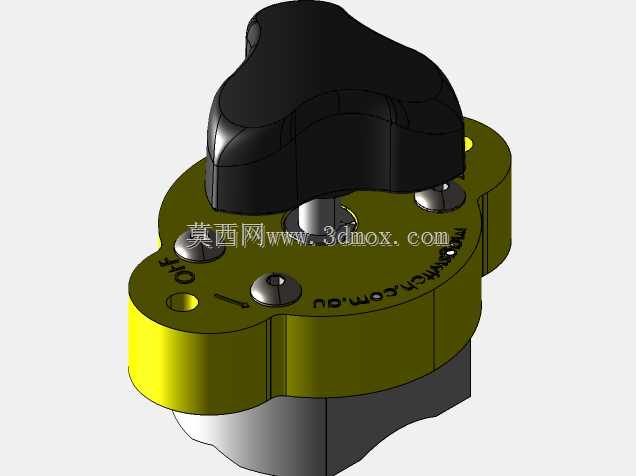

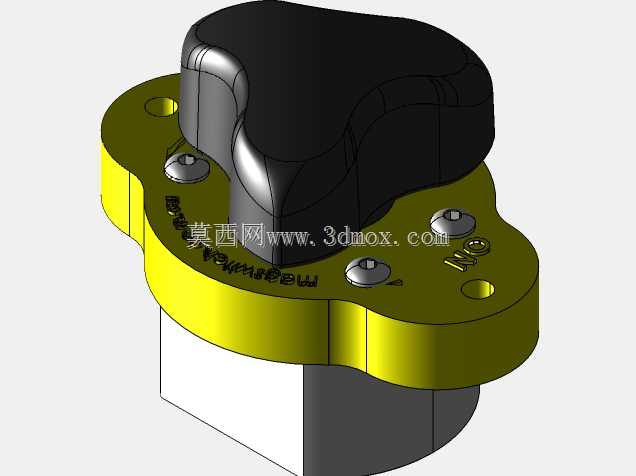

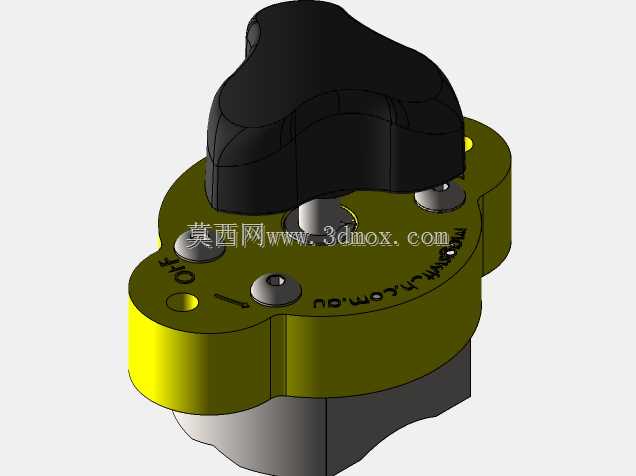

在现场钢结构检修、大型工件现场钻孔作业场景中，受工件尺寸、作业空间限制，无法将工件转运至钻床工位完成钻孔加工，便携式磁力钻是这类场景的核心加工设备，但手持或普通固定方式的磁力钻在作业时容易出现定位偏移、钻孔垂直度不足的问题，磁力钻模正是为解决这类现场加工痛点设计的定位工装。这款夹具依托磁吸附原理实现与待加工铁磁性工件的快速固定，无需额外打安装孔、焊接固定座，适配现场无预装基础的作业条件，可在立面、顶面等非常规加工面完成装夹定位，解决高空、狭窄空间内钻孔作业的装夹难题。从结构设计来看，主体采用上下分层的布局，下部为磁吸基座，基座底面为精加工平面，保证与工件表面的贴合度，确保磁吸力均匀传递，避免装夹倾斜；基座上设置的定位销孔可与待加工孔位的预冲定位点精准对齐，保证钻孔位置度公差控制在机加工要求范围内。上部为磁力钻的安装定位座，型面完全匹配对应规格磁力钻的底部轮廓，设置三颗锁紧螺钉实现钻体的快装快拆，装夹后钻套轴线与基座底面保持严格垂直，从结构上避免钻孔倾斜的问题。操作手柄采用符合人体工学的异形曲面设计，表面做防滑处理，操作人员扳动手柄即可完成磁吸的通断切换，相比传统旋钮式开关，戴劳保手套操作时也能快速施力，不会出现打滑问题。基座边缘设置的两个沉头安装孔，可在非铁磁性工件作业时，配合螺栓实现辅助固定，拓展夹具的适用场景。设计过程中重点控制了整体的安装边界尺寸，整体轮廓做了圆角过渡处理，避免在狭窄空间内磕碰工件或操作人员，基座厚度控制在合理范围，既保证足够的磁路厚度提供稳定吸附力，又不会过度抬升钻体导致加工行程不足。夹具的磁路采用闭合磁路设计，未吸附工件时磁通量内部循环，不会吸附周边铁屑杂物，吸附工件后磁路导通，可提供足够的锁紧力，抵抗钻孔过程中的轴向进给力与径向切削力，避免钻孔过程中夹具移位。这类夹具可适配不同规格的磁力钻，对应不同直径的钻孔加工需求，在钢结构安装、船舶现场修造、重型设备现场维保等场景中，能大幅提升现场钻孔的加工精度，减少人工定位的划线、找正时间，降低操作人员的劳动强度，同时避免手持钻孔时的抖动问题，延长钻头的使用寿命，减少崩刀、断钻的风险。
