谷物存储干燥一体化方仓设备结构

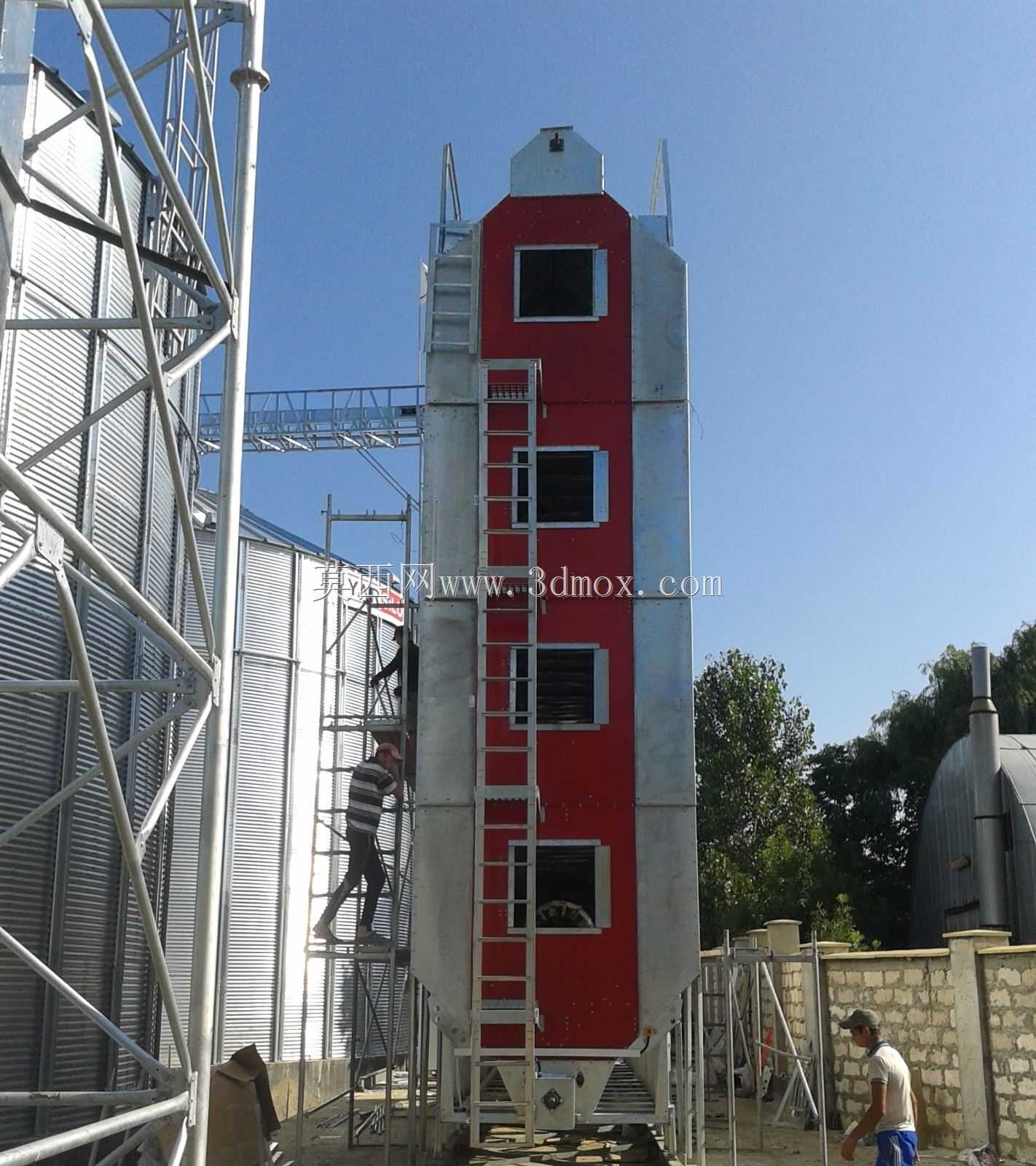

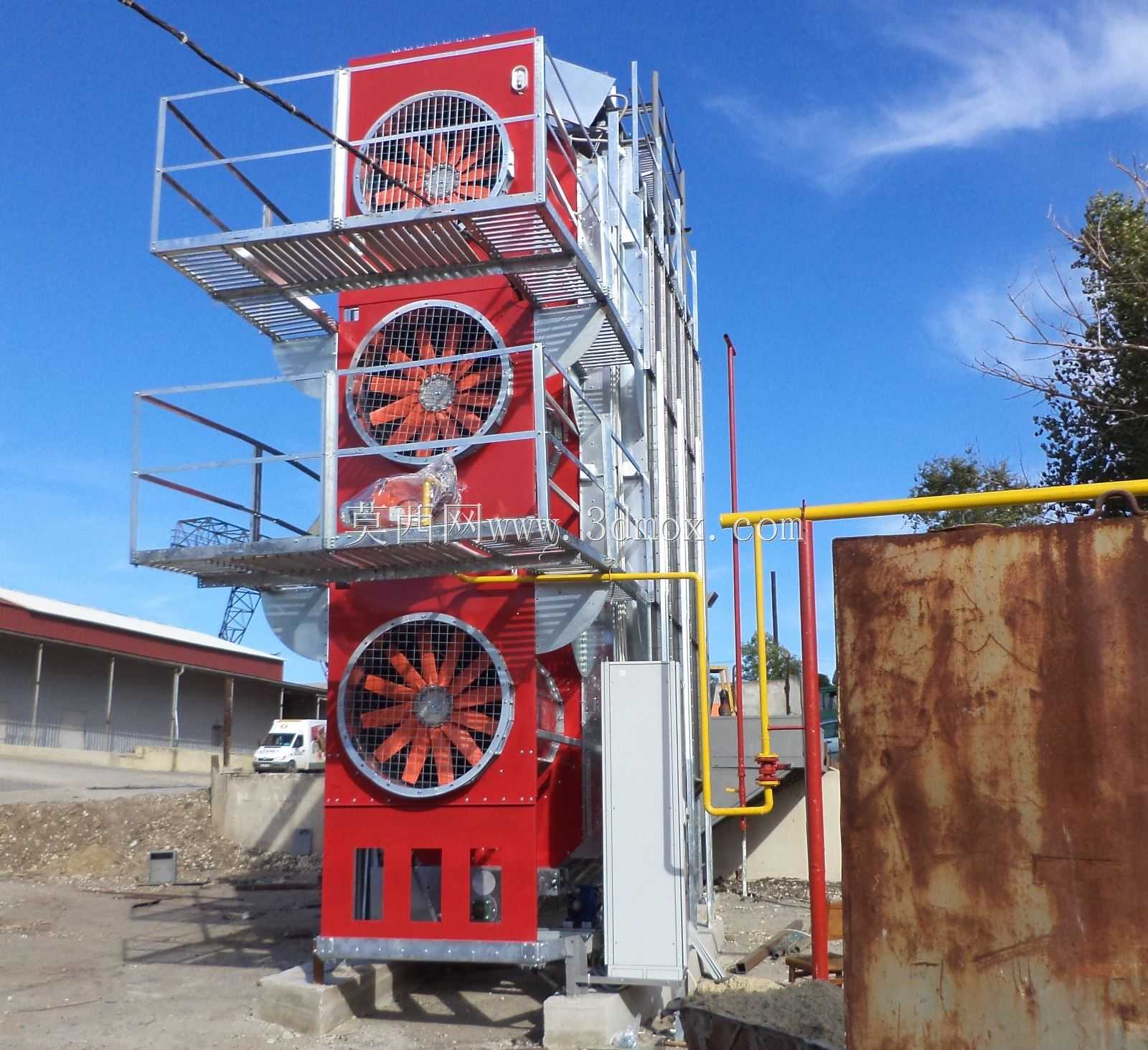

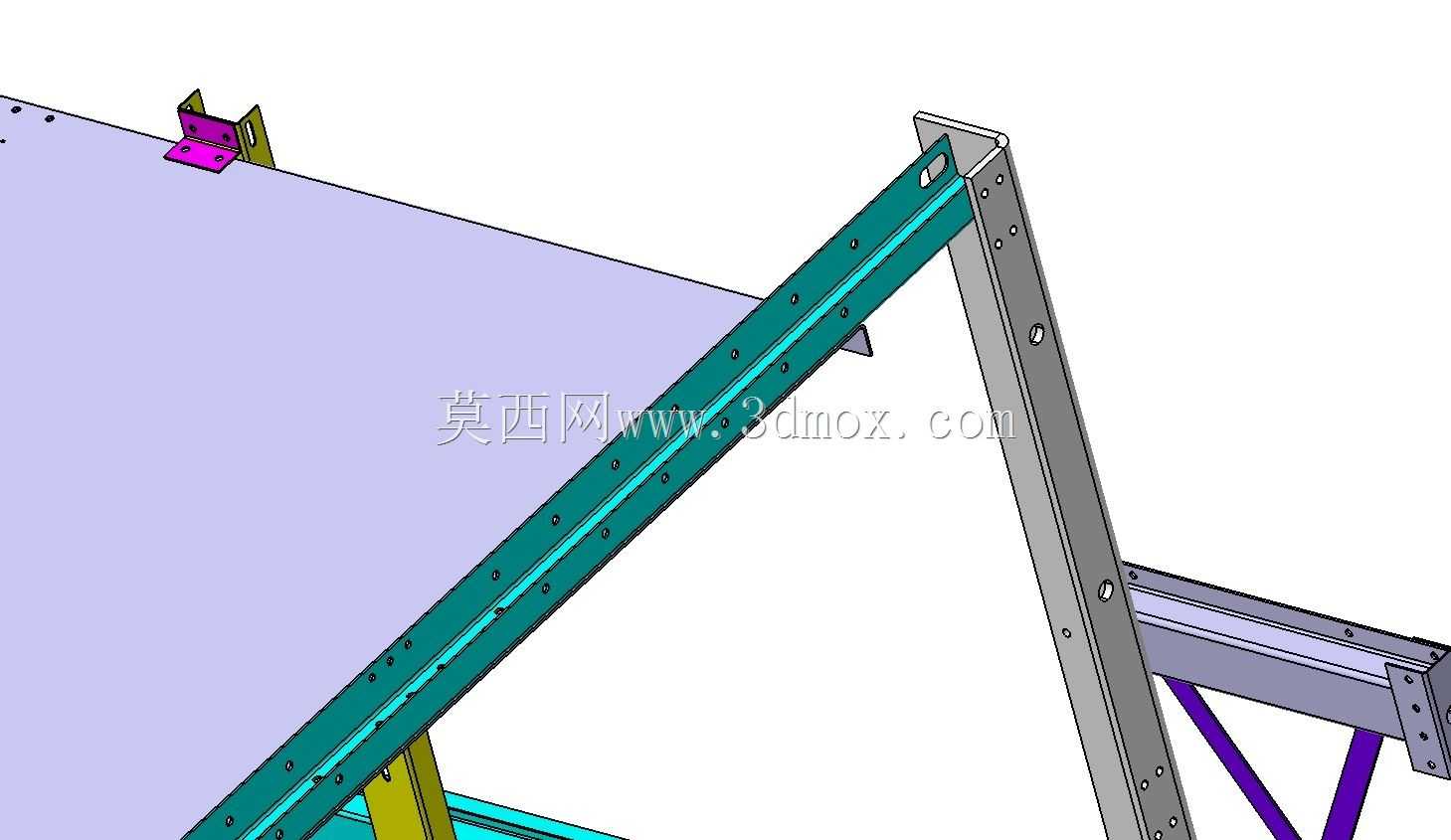

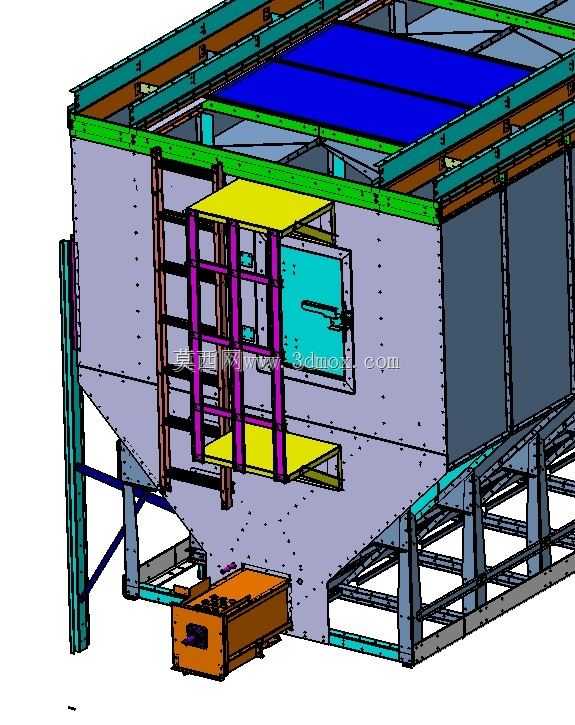

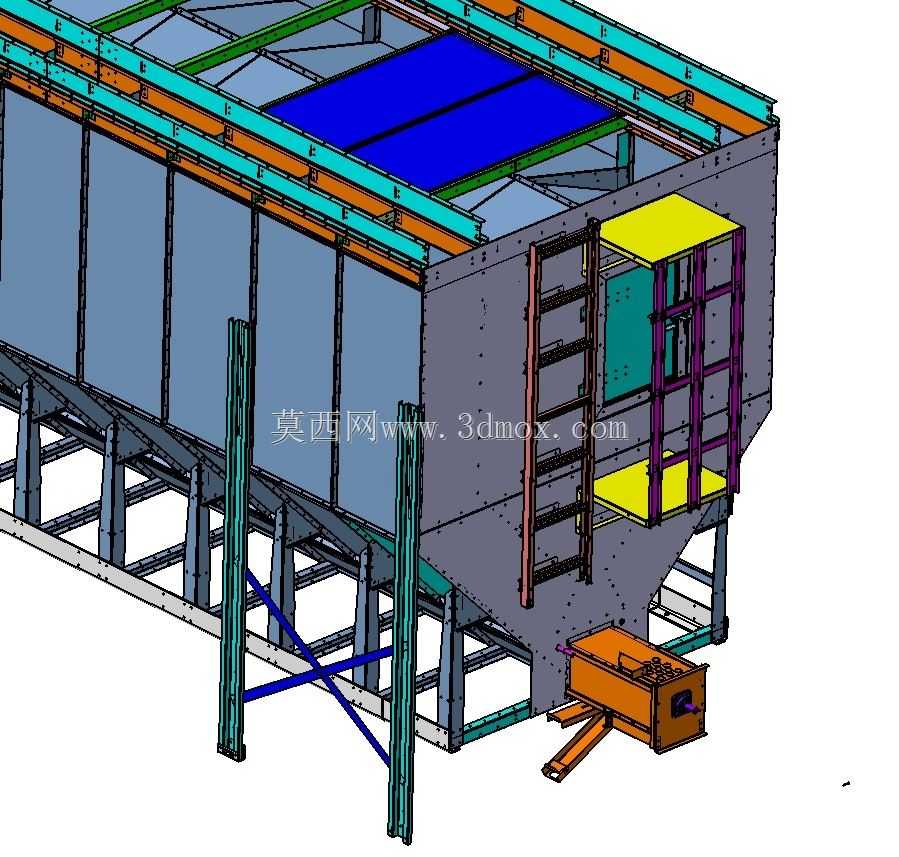

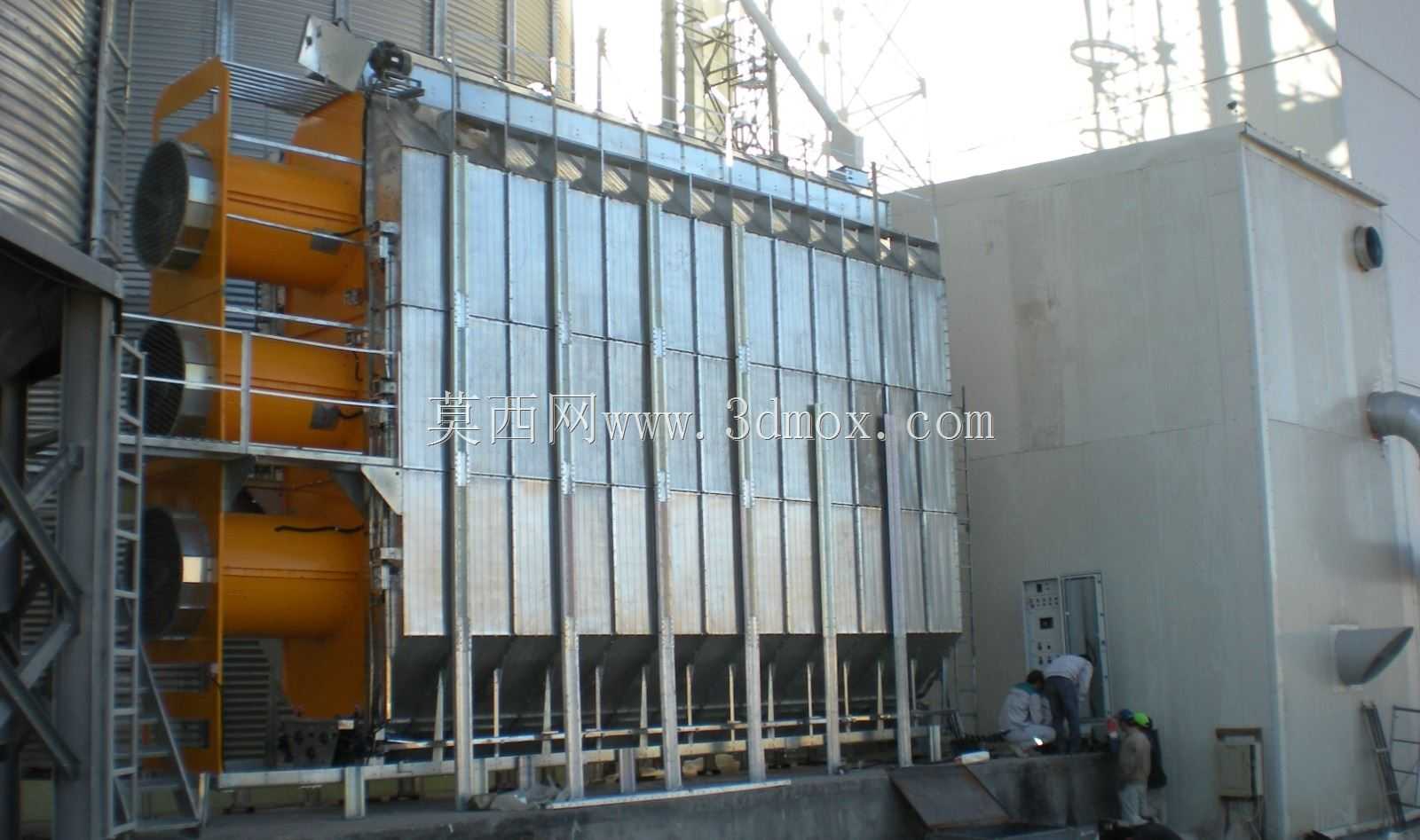

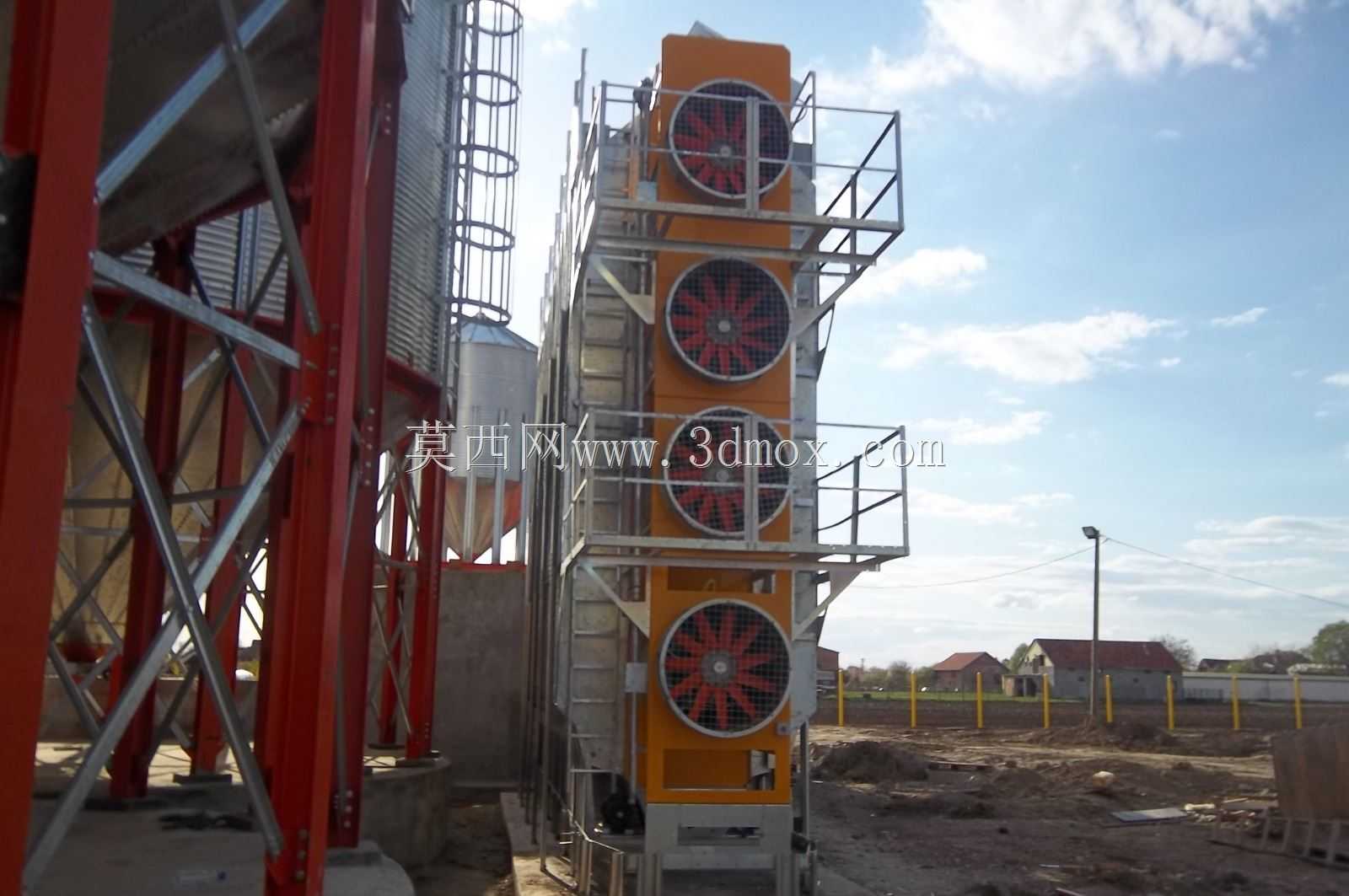

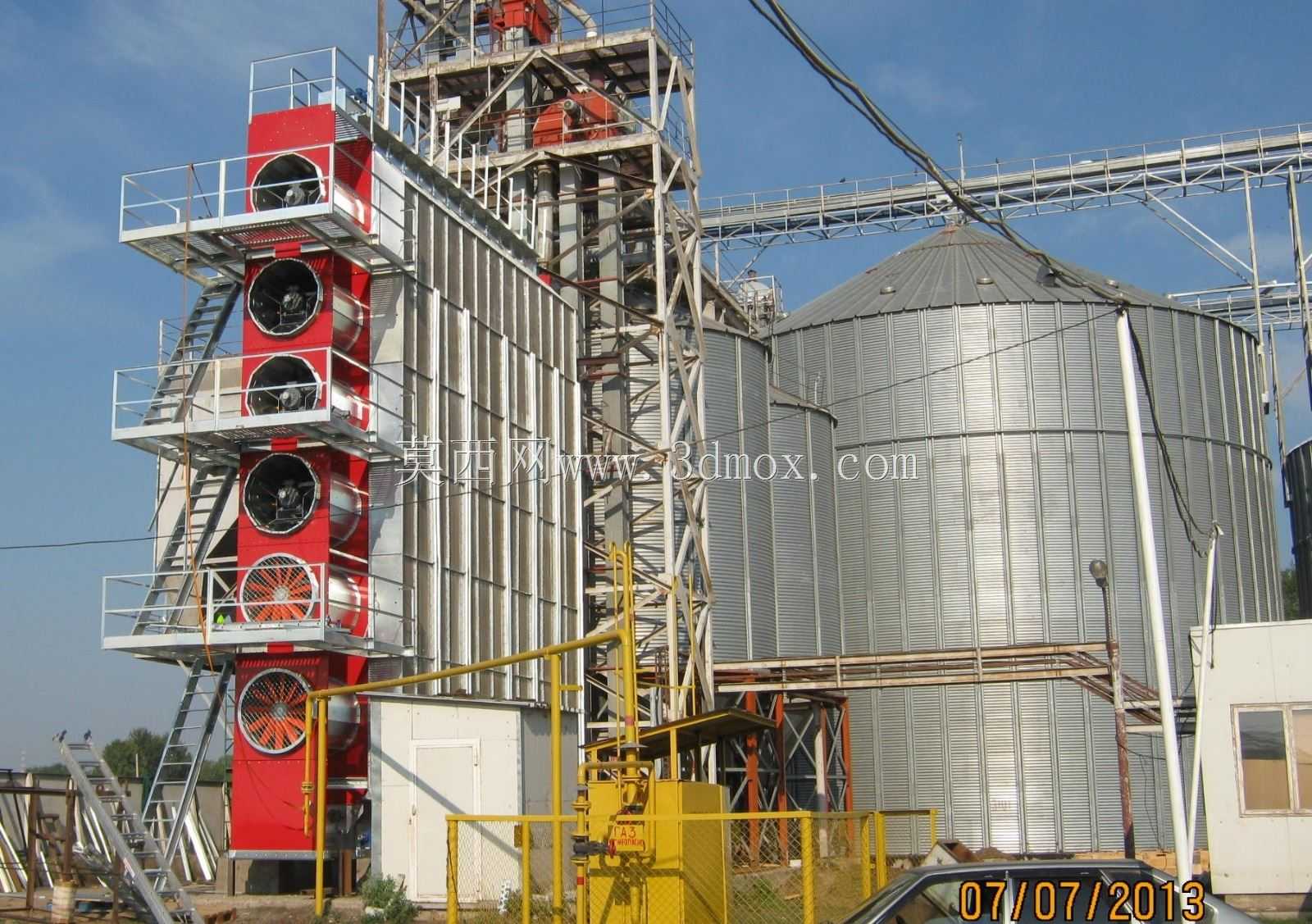

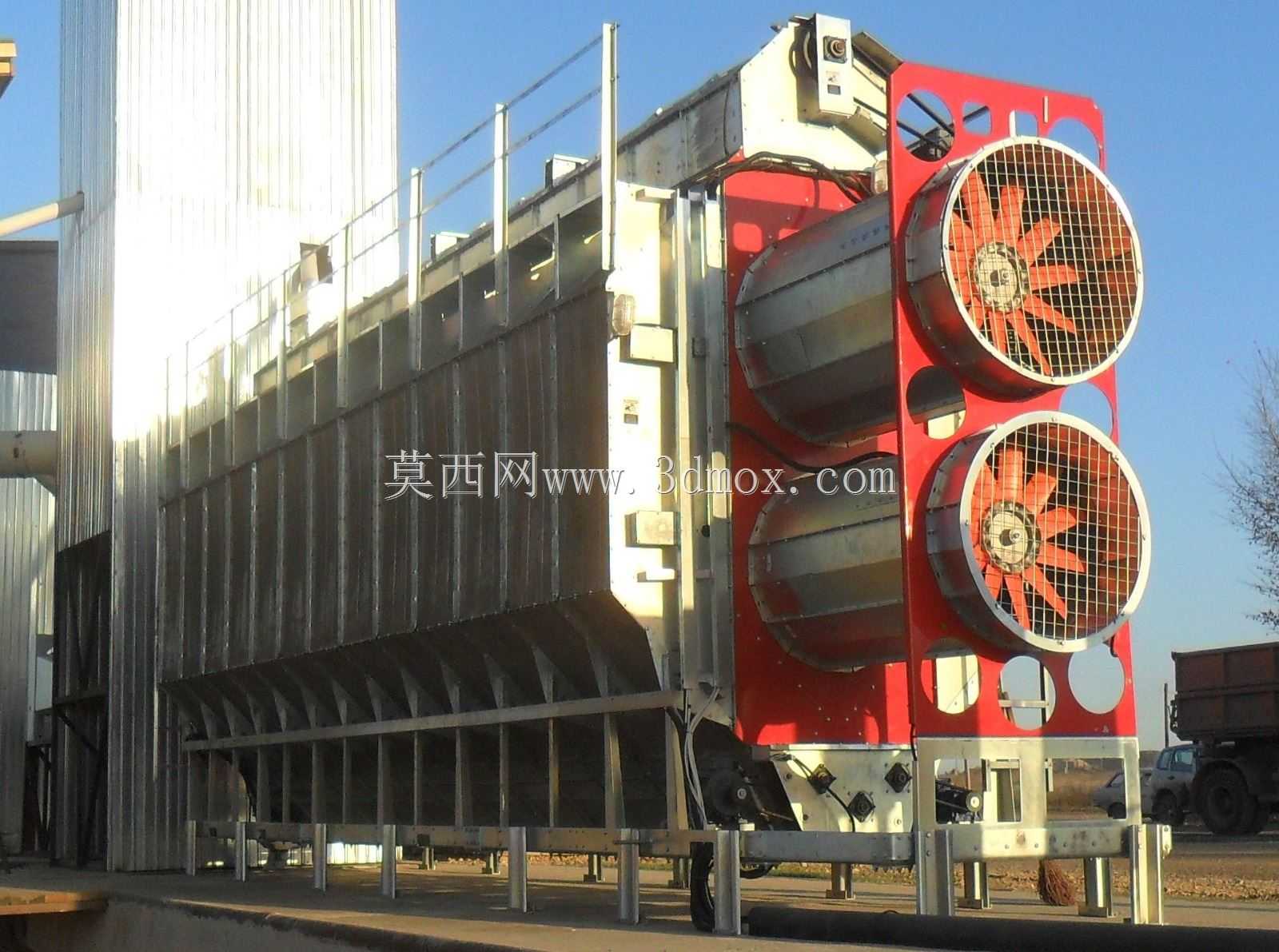

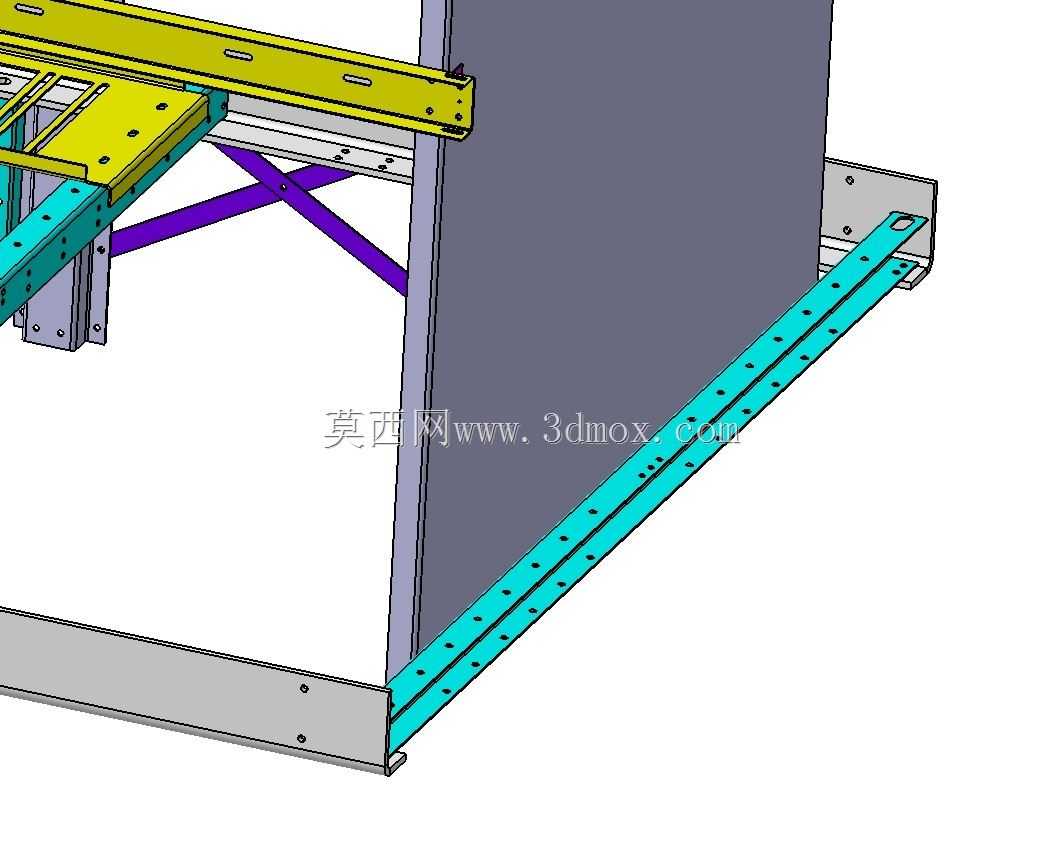

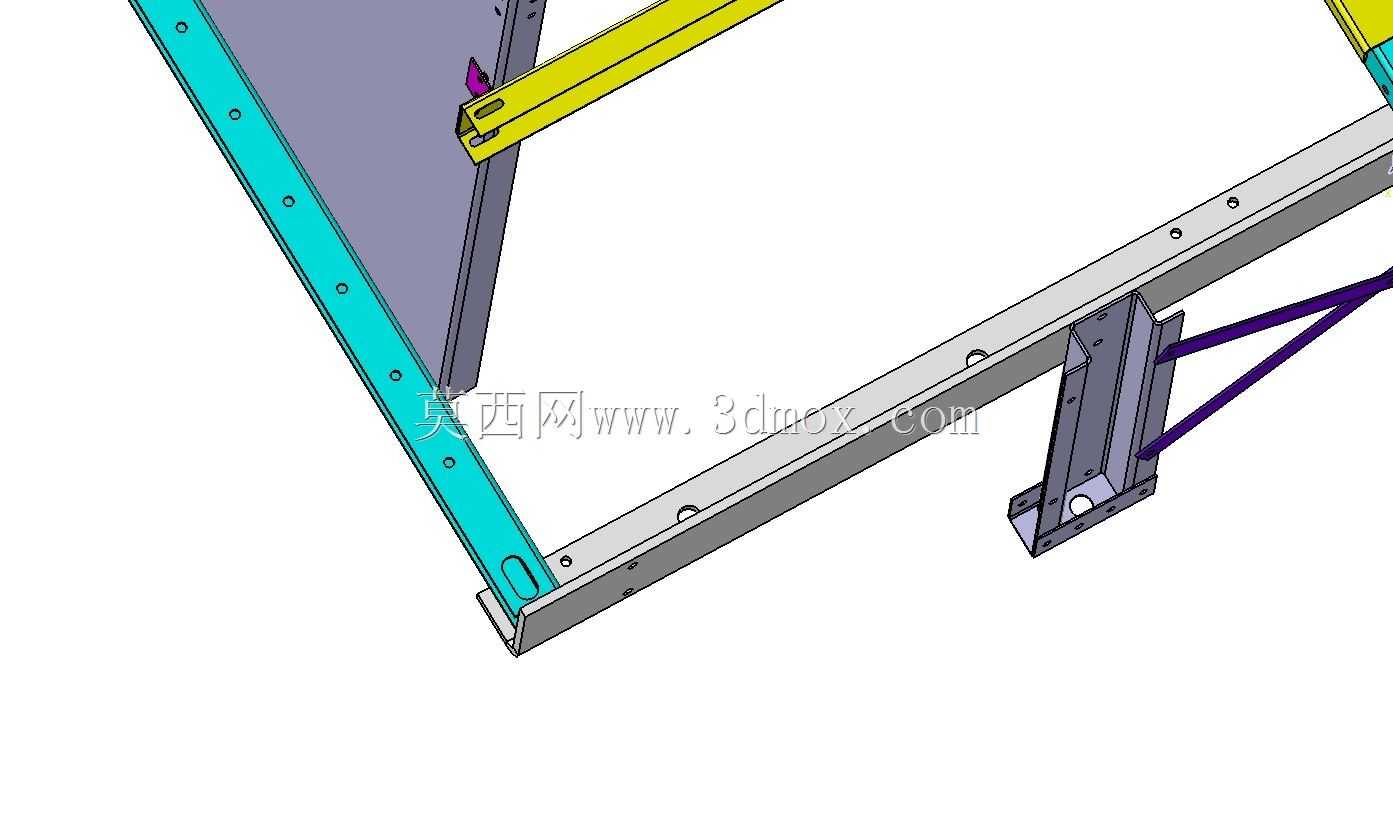

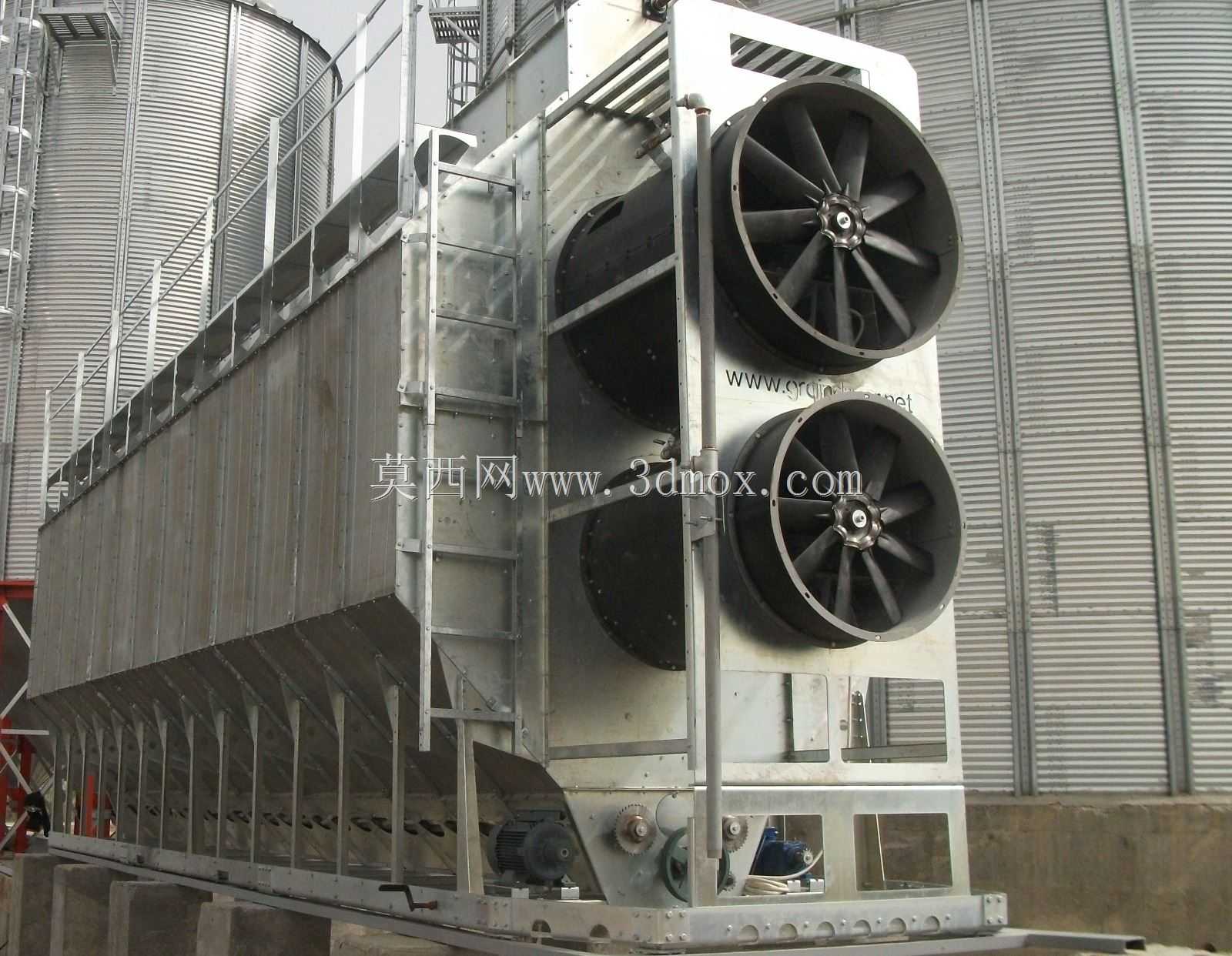

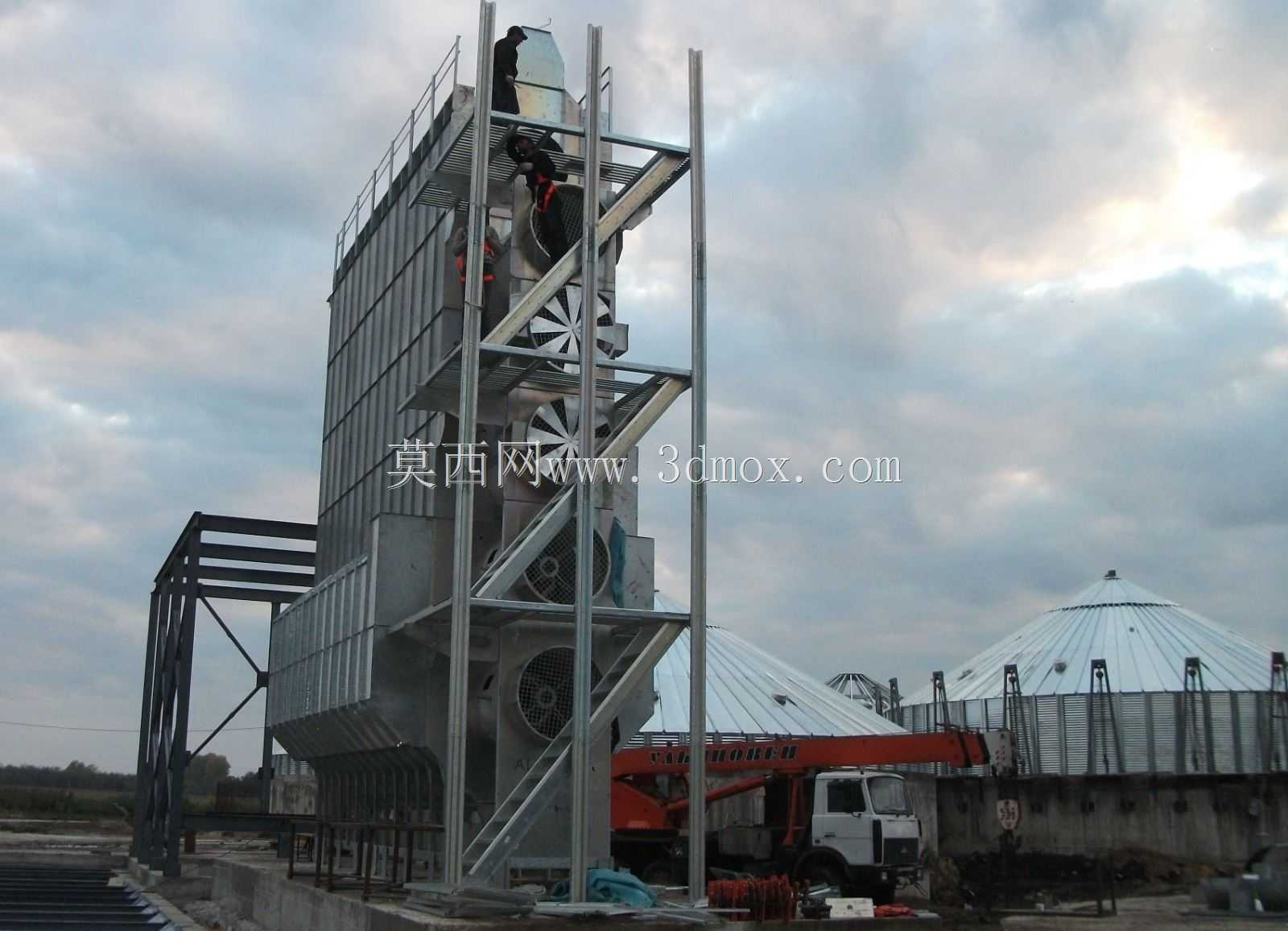

这套结构针对粮食收储、加工环节的谷物暂存与降水干燥需求设计，可直接对接前端清理、输送工序，也可作为中小型粮库的周转干燥单元使用，适配小麦、玉米、水稻、油菜籽、大豆等多种粮油作物的存储干燥作业，解决收获后谷物含水率过高易霉变、无法直接入库存储的痛点。仓体主体采用方形立式钢结构设计，上部为大容积储料段，侧壁采用加厚波纹钢板拼接，兼顾结构强度与仓壁摩擦力控制，避免谷物挂壁残留；顶部设置进料口与匀料结构，保证进料时谷物在仓内均匀分布，避免偏载导致的局部通风死角。仓体下部设计为多段收缩的锥形出料斗，斗壁倾角根据不同谷物的自然休止角做差异化校核，保证自流出料顺畅无积料，出料口配置可调节的卸料装置，可对接后续输送设备实现连续出料。仓体侧面集成爬梯与顶部检修操作平台，平台周边设置安全防护栏杆，满足日常巡检、设备维护的操作空间需求，爬梯踏步做防滑处理，适配户外作业的安全要求。仓体下部集成干燥送风单元，配套的风道结构沿仓壁均匀布置，可将热风均匀送入料层内部，实现穿流干燥，相比传统平铺干燥方式，料层厚度更大，单位占地面积处理量更高；风道出口设置风量调节挡板，可根据不同谷物的干燥特性调整各区域送风量，避免局部过热导致谷物品质下降。底部设置的送风装置与仓体采用法兰连接，便于后期维护拆解，配套的支撑框架采用型钢焊接结构，主立柱采用H型钢承重，斜撑采用交叉布置的角钢，整体框架做载荷校核，可满足满仓状态下的谷物静载、风载以及设备运行动载的承重要求，框架底部预留地脚螺栓安装孔，可直接固定于混凝土基础上，安装时需保证框架整体水平度偏差不超过千分之二，避免仓体倾斜导致出料偏斜。设计过程中针对不同谷物的干燥参数做了结构适配，储料段高度可根据处理量需求做模块化拓展，仓壁板材可根据接触物料的腐蚀特性选择镀锌板或者不锈钢材质，出料斗的内衬可更换耐磨衬板，应对高摩擦物料的长期磨损。整套结构的安装边界预留了进出风管道、进料输送、出料输送的对接接口，可直接嵌入现有粮食加工生产线，不需要对原有产线做大规模改造，设备运行过程中可通过料位监测装置实时掌握仓内物料存量，配合进出料设备实现连续化干燥作业，相比传统批次式干燥设备，减少了物料转运环节，降低了谷物破碎率。
