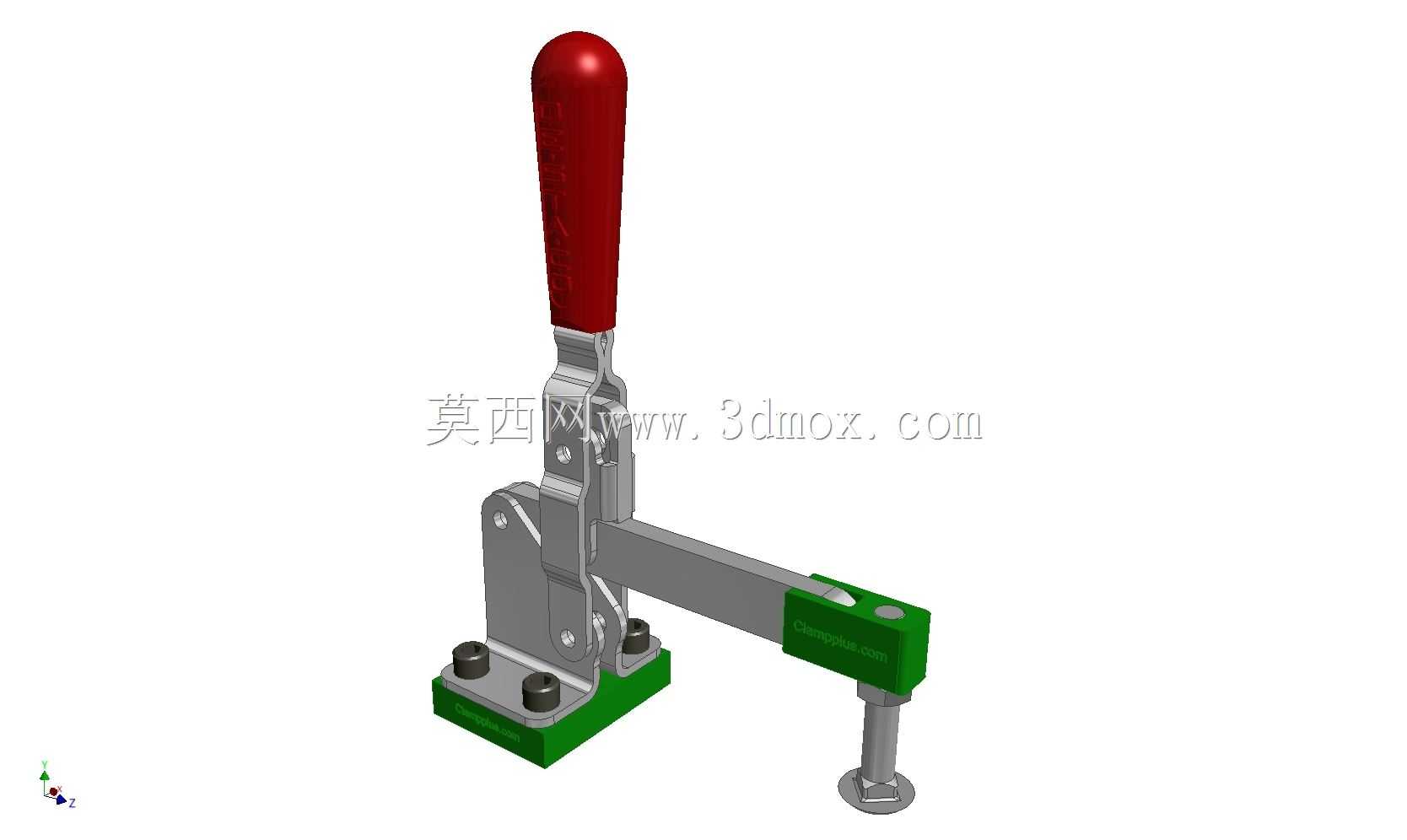

带圆头方颈螺栓的垂直式快速压紧肘钳

这款垂直式手动肘节夹钳，是工装夹具领域应用极广的标准压紧元件，常见于焊接工装台、装配工位、检具定位、小型零件铣削装夹等场景，用来对工件施加稳定的垂直压紧力，避免加工或装配过程中工件移位。从结构设计来看，它采用经典的肘节过死点锁紧原理，手柄下压到位后，连杆机构越过力学死点，即便承受加工过程中的振动载荷，夹钳也不会自行松脱，只有手动向上扳动手柄才能解锁，这一特性让它在无持续气源、电源的工位上，能提供可靠的夹紧保障，不需要额外的动力源配套，部署灵活度很高。夹钳底座采用双安装孔设计，可通过螺栓直接固定在工装基板或工作台面上，安装孔的孔距适配行业通用的安装尺寸，替换同规格夹钳时不需要重新加工安装位，降低工装改造成本。压臂末端配套的圆头方颈螺栓，是专门设计的压紧执行端，方颈结构卡在压臂的对应槽位内，拧紧压紧头时螺栓不会跟转，可根据被压紧工件的高度差，灵活调整螺栓的伸出长度，适配不同厚度工件的压紧需求，螺栓端头的圆头设计能分散压紧应力，避免在软质工件表面压出明显凹痕。操作端的红色绝缘手柄套，不仅能提升握持摩擦力，冬季操作时也能避免金属手柄冰手，长力臂的设计让操作人员只需要施加很小的握力，就能在压头端产生数百牛的压紧力，单人即可快速完成工件的装夹与拆卸，大幅提升工位的上下料效率。从安装边界来看，夹钳处于锁紧状态时，压臂的水平伸出长度、垂直高度都有明确的尺寸边界，设计工装时可提前预留操作空间，避免夹钳动作时和周边的定位块、加工刀具产生干涉；松开状态下压臂向上抬起的角度足够大，能留出充足的工件取放空间，不需要额外拆卸夹钳就能完成工件更换。这类夹钳的压臂和底座都采用金属材质加工，铰接点做了耐磨处理，长期反复开合也不会出现明显的旷量，能承受上万次的循环操作，适合批量生产工位的长期高频使用。在做非标工装设计时，这类标准夹钳不需要从零开始设计夹紧结构，直接选型调用即可，能大幅缩短工装的设计周期，同时标准件的采购成本低、替换维护方便，是工装设计中优先选用的手动夹紧元件。
