带防滑纹路的蓝色紧固旋钮结构设计

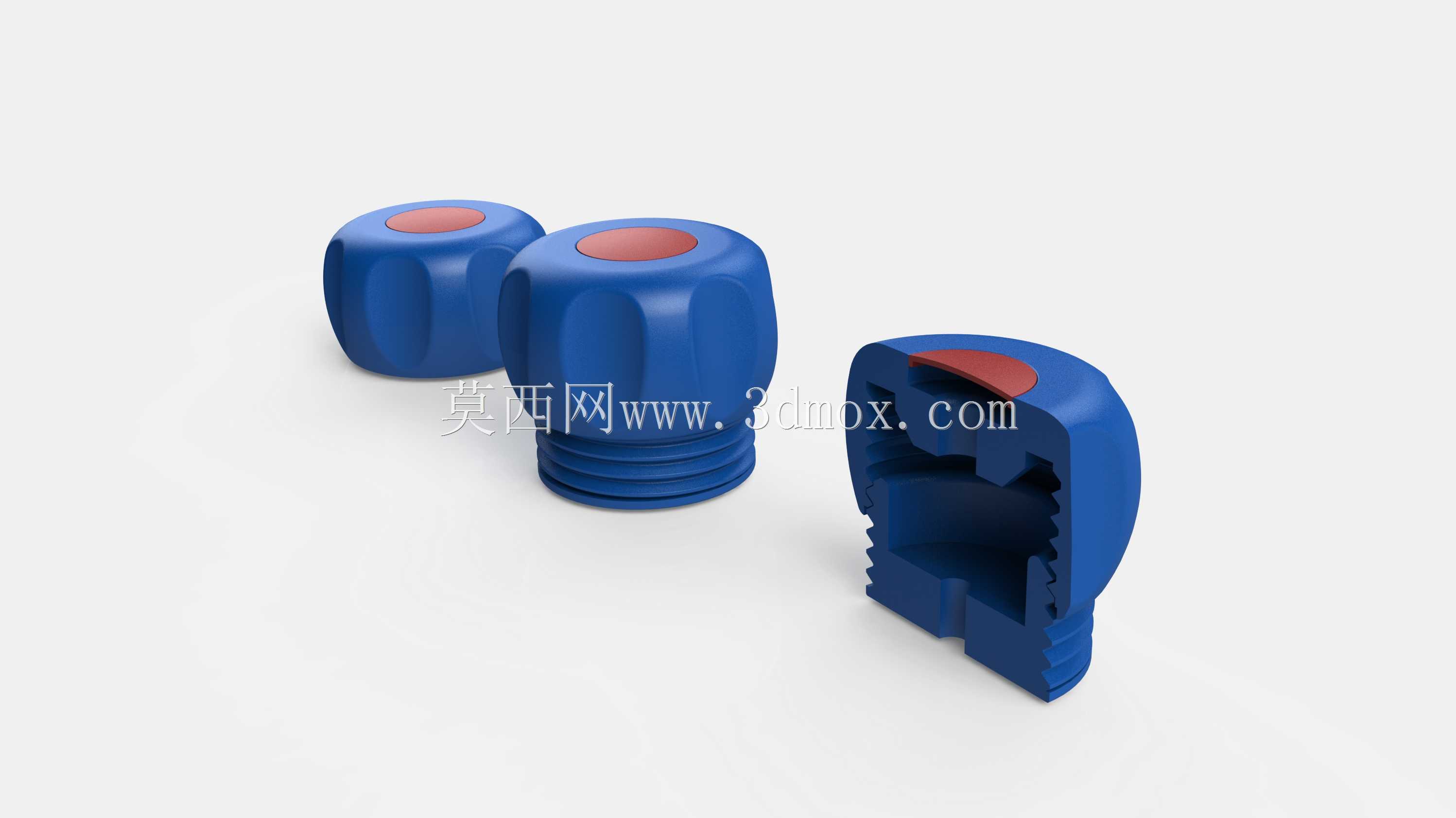

这类手拧旋钮在工业设备、民用器械的外露调节点位应用十分广泛，小到实验台架的高度锁紧、工装夹具的快速压紧，大到户外设备的舱门快锁、管路接头的手动紧固，都能见到这类结构的身影。不同于需要配套工具操作的紧固件，这类旋钮完全依靠手部施力完成锁紧与松开动作，不需要额外搭配扳手、螺丝刀等工具，在需要频繁拆装、快速调节的工位上，能大幅减少操作准备时间，提升现场作业效率。从结构设计来看，这款旋钮的外壳采用带竖向防滑槽的弧面造型，握持区域的直径经过反复校核，既不会因为直径过小导致手部压强过大产生硌手感，也不会因为直径过大占用过多安装空间，表面的防滑槽深度控制在1.2mm左右，槽边做了R0.8的圆角过渡，即便是戴薄型劳保手套操作，也能获得足够的摩擦力，不会出现施力打滑的问题。顶部的红色标识块一方面可以作为旋钮旋紧状态的视觉对位标记，方便操作人员快速判断旋钮是否处于锁紧到位的位置，另一方面也采用了和主体不同的软胶材质，指尖按压时能获得轻微的触感反馈，确认施力点位置。从剖面结构能看到，旋钮内部做了多道卡齿与内螺纹衔接结构，内部的卡齿可以和配套的螺杆、阀杆等部件实现周向防转，避免旋钮和被操作件之间出现相对滑转，内螺纹区域的壁厚做了均匀加厚处理，保证塑胶件在注塑成型时不会出现缩痕，同时也能承受足够的锁紧力矩，不会因为手部施力过大出现螺纹开裂的问题。安装边界上，这类旋钮的底部外螺纹段做了导向倒角，装配时可以快速对准配套的内螺纹孔，不需要反复对位调整，旋钮的最大外轮廓直径控制在28mm，整体高度32mm，安装后突出安装面的高度为26mm，不会因为突出过高造成现场的磕碰风险，同时也预留了足够的手指握持空间。在材料选择上，主体采用高强度工程塑胶，具备不错的耐油、耐弱腐蚀性能，在车间常见的切削液、润滑油飞溅环境下也不会出现快速老化开裂的问题，顶部的标识块采用二次注塑工艺和主体结合，不会因为长期摩擦出现标识脱落的情况。这类零件在设计时还特意做了等壁厚处理，所有转角位置都做了圆角过渡，避免注塑成型时出现应力集中，提升零件的长期使用寿命，即便是反复进行锁紧松开操作，也不会出现结构断裂的问题。
