海福乐壁挂厨柜左右挂钩结构设计

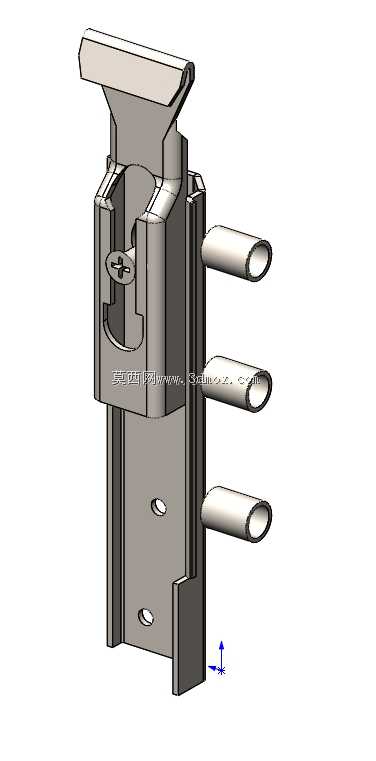

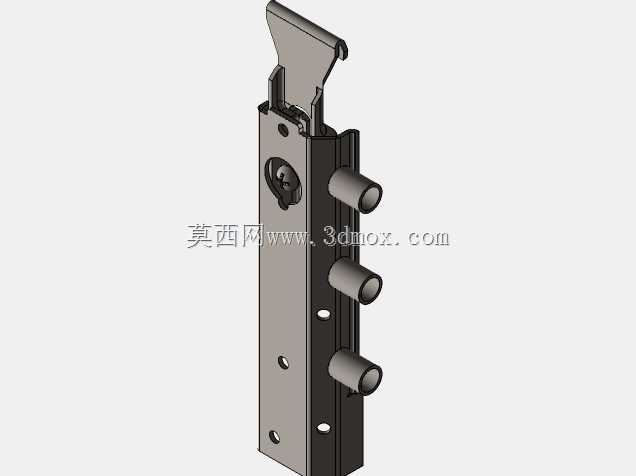

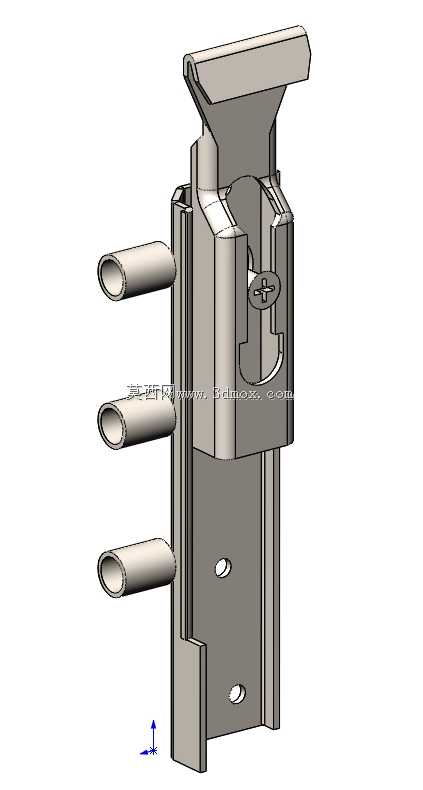

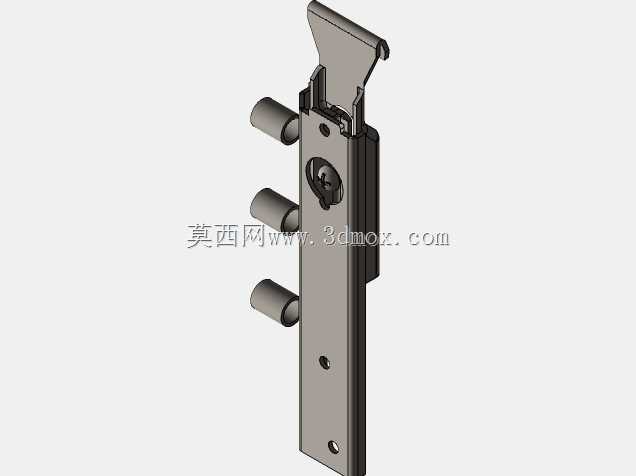

这款壁挂式厨柜左右挂钩，是定制家居安装场景中承担柜体挂装承重的核心五金构件，主要应用于厨房吊柜、墙面挂装式储物柜的安装作业环节，替代传统明装吊码的外露缺陷，实现厨柜与墙面的隐蔽式牢固连接。从实际使用场景来看，该挂钩适配常规18mm厚度柜体侧板的安装需求，安装时先将挂钩底座通过沉头螺丝固定在厨柜侧板内侧预留的安装位，挂钩伸出的三个圆柱挂接端卡入墙面预先固定的挂轨卡槽内，通过挂钩上部的调节螺钉可微调柜体的前后、上下位置，保证多组吊柜安装后正面齐平、缝隙均匀，避免安装后出现柜体倾斜、门缝错位的问题。设计层面，挂钩主体采用钣金折弯一体成型结构，底座设置两个沉头安装孔，孔位间距匹配常规厨柜吊码安装的标准孔距，无需额外在柜体上重新打孔，降低现场安装的加工工作量；挂接端采用卷边圆柱结构，相比片状挂耳拥有更大的接触受力面积，挂装后不会出现应力集中导致的挂轨变形问题，上部的扳扣结构在柜体挂入后可自动锁止，避免外力碰撞导致柜体脱轨滑落，调节螺钉采用十字槽结构，适配安装工人常用的十字螺丝刀，无需专用调节工具即可完成柜体调平作业。从安装边界来看，挂钩底座的竖向尺寸适配常规吊柜侧板的上部安装空间，挂接端伸出长度匹配市面主流的隐藏式吊码挂轨的槽深，安装后挂钩整体隐藏在柜体与墙面的间隙内，不会外露影响厨柜外观，挂钩的承重结构经过受力优化，单组挂钩可满足常规600mm宽度吊柜的承重需求，挂装后可承受柜体内放置餐具、厨具的长期静载荷，不会出现长期使用后的下垂变形问题。结构建模过程中，对钣金折弯的圆角、挂接端的同轴度、调节螺钉的配合间隙都做了精准还原，可直接用于家居五金选型参考、厨柜安装结构的教学演示，也可作为定制家具设计时的五金配套构件调用，避免设计时出现五金件与柜体结构干涉的问题。
