螺纹安装式电涡流间隙检测传感器

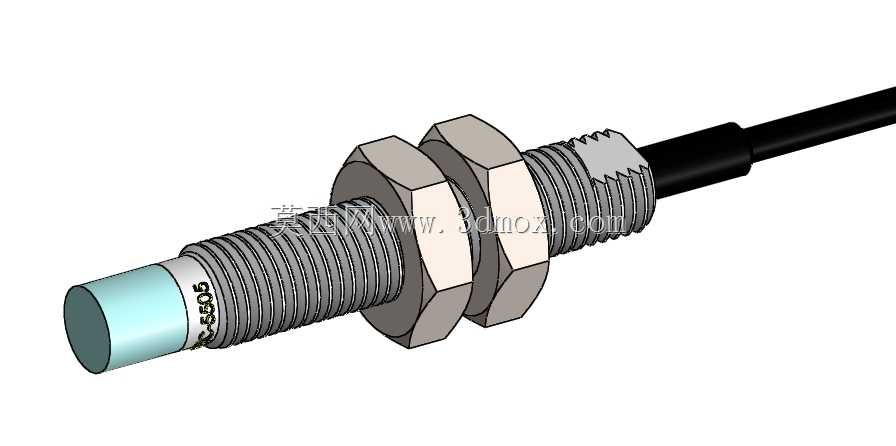

在自动化产线的工位定位、旋转设备的轴向窜动监测、精密工装的到位校验场景里，这类螺纹式间隙检测元件是设备感知层的核心组成部分，它不需要与被测金属部件直接接触，就能实时输出探头端面与被测面之间的间隙数值，避免了接触式检测带来的部件磨损、响应滞后问题，在高速运转的设备上适配性极强。从结构设计来看，整体采用M12标准螺纹柱身作为主体，搭配两个六角锁紧螺母，安装时可以顺着螺纹旋入设备预设的安装孔内，通过调整两个螺母的夹持位置，就能灵活调整探头的伸出长度，适配不同安装板厚的固定需求，锁紧后不会因为设备运行的振动出现位置偏移，安装边界的容错空间充足，不需要额外设计定制化的安装固定支架，能直接复用设备上预留的标准螺纹安装位，大幅降低结构设计阶段的适配工作量。探头前端的检测面做了绝缘封边处理，能避免金属安装孔壁对检测信号的干扰，尾部引出的屏蔽线缆可以直接接入设备的信号采集模块，线缆与柱身的衔接位置做了应力释放结构，日常布线拉扯、设备运行振动都不会造成线缆根部断裂，适配工业现场复杂的布线环境。功能层面，这类传感器针对金属被测件的间隙检测做了信号优化，检测范围内的线性度表现稳定，不会因为现场的少量油污、粉尘附着出现检测数值跳变，相比普通的接近开关，它不仅能输出到位开关信号，还能反馈实时的间隙距离值，在需要做间隙闭环控制的工位，比如辊轴间隙调整、夹具夹紧行程校验、精密滑台的原点复位校准场景里，能提供连续的位置反馈，帮设备实现更精准的动作控制。建模过程中还原了螺纹的牙型细节、六角螺母的对边尺寸、探头的直径参数，做设备整体装配干涉检查时，可以直接调用这个模型验证安装空间是否充足，提前排查探头与周边运动部件的碰撞风险，也能用来核对线缆引出方向是否会与周边管线、结构件产生干涉，给结构设计阶段的选型校验提供准确的尺寸参考。
