薄膜式力敏电阻压力传感元件三维结构

这款柔性薄膜式力敏电阻的三维结构还原，完全围绕实际嵌入式集成的工程需求搭建，没有做多余的装饰性结构，所有尺寸边界都贴合量产器件的实际安装公差要求。从实际应用场景来看，这类元件常被集成在小型智能设备的触控交互端、工业机械手的柔性指节接触面、可穿戴康复设备的力学反馈点位，还有小型实验装置的低阶力值采集模块里，用来捕捉0到数十牛区间的连续压力变化，相比传统硬质压力传感器，它的柔性基底可以贴合弧面、不规则接触面安装，不会因为接触面的曲率偏差导致测量值出现系统性偏移。

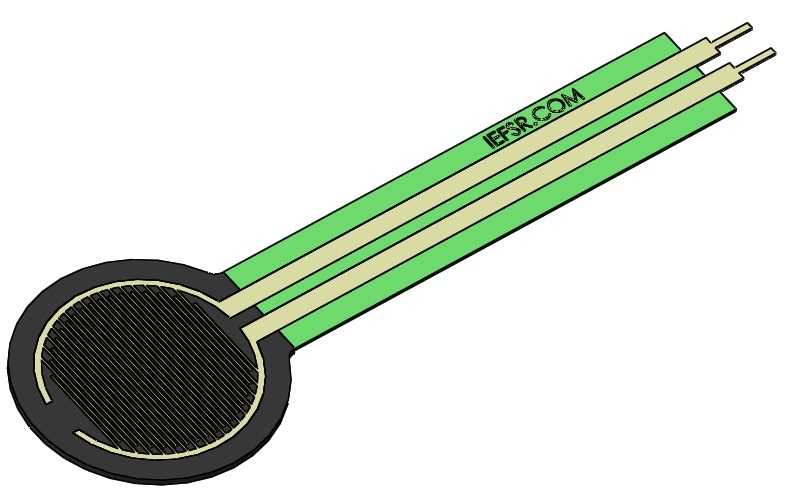

建模过程中特意还原了感应区的圆形有效工作面，这个区域是力阻效应的核心发生区，外围的黑色封边是绝缘封装层，建模时预留了0.15mm的封装厚度边界，方便结构工程师在做装配槽设计时直接匹配公差，不会出现装配后感应区被硬质结构挤压导致的零点漂移问题。引出的长条柔性排线部分，建模时区分了内部导电走线层和外部绿色绝缘覆盖层，排线的出线角度做了15度的自然过渡弧，没有生硬的直角转折，这是为了还原实际器件弯折时的应力释放特性，避免结构设计时把排线弯折半径设得太小，导致内部导电层断裂失效。

从功能特性的还原来看，模型里的感应区表面做了细密的纹理结构，对应实际产品的感压面粗糙处理，这个设计是为了增大和被测物体的接触摩擦力，避免施压过程中接触面滑移导致的力值检测跳变。排线末端的两个引出电极做了差异化的宽度设计，对应实际产品的正负极引脚，建模时引脚的伸出长度留足了焊接或接插件连接的操作空间，不会因为引脚过短导致装配时需要额外补接导线，增加整体结构的复杂度。

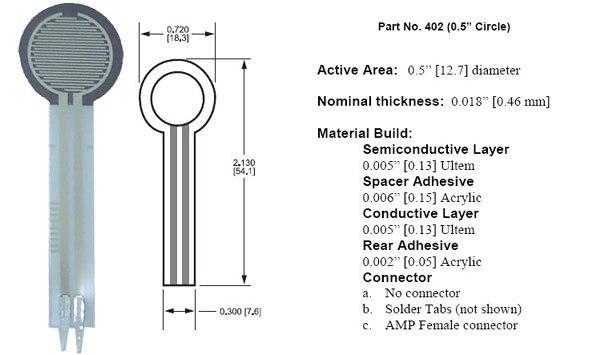

做这款模型的结构还原时，没有刻意追求视觉上的夸张效果，所有结构尺寸都参考了市面主流同规格力敏电阻的实测参数，整体厚度控制在0.4mm以内，感应区直径根据常用规格做了标准化还原，排线长度可以根据实际安装需求在装配时裁切，模型里预留了可编辑的裁切基准面，方便工程师根据自身设备的内部走线空间调整排线长度，不需要重新绘制基础轮廓。对于需要做低阶力值检测、触觉反馈模拟的结构设计场景，这款模型可以直接导入装配体做干涉检查，提前预判安装位的空间是否足够，封装层的避让是否到位，避免实际打样后出现传感器装不进去、或者装配后被结构件挤压导致输出信号异常的问题。
