切削力检测用KISTLER测力传感装置

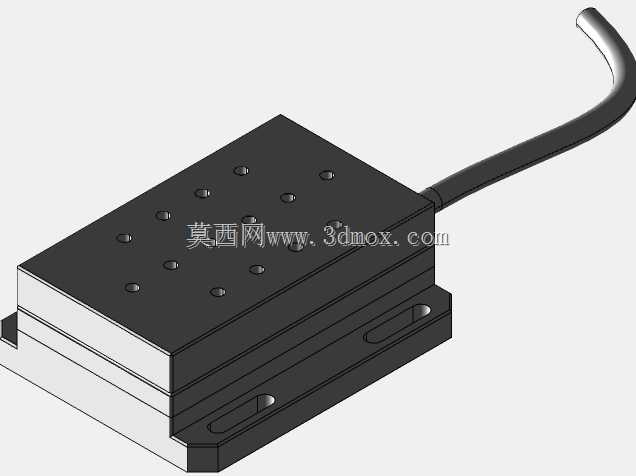

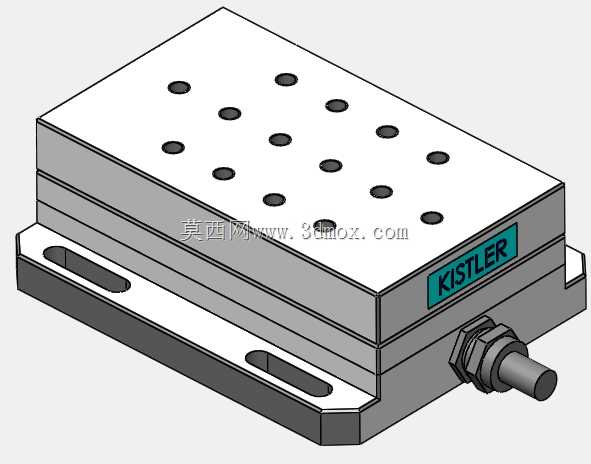

在金属切削加工的工艺验证环节，切削力的实时采集是判断刀具磨损状态、优化进给参数、验证工装夹持刚性的核心数据来源，这款测力装置正是面向该场景设计的高精度检测部件。从结构设计来看，主体采用叠层式矩形布局，上层受力台面均匀排布多组内螺纹安装孔，可直接适配不同规格的工件夹具或者小型试件装夹板，无需额外制作过渡转接板，能减少装夹环节的力传导损耗，保证检测数据的真实性。下层基座设置了长圆形安装槽，可适配不同间距的机床工作台T型槽，安装时可沿槽方向微调位置，找正效率更高，出线端采用侧向弯出的防护线缆结构，避免加工过程中切屑飞溅、切削液喷淋对接头造成损伤，线缆的弯曲弧度做了定型处理，不会因为设备运行振动出现线缆弯折疲劳断裂的问题。

从功能特性上，该装置可同时采集多方向的切削载荷数据，覆盖车削、铣削、钻削等常见机加工工序的力值检测需求，检测量程适配常规有色金属、黑色金属的精加工与半精加工场景，响应频率可匹配高速铣削的动态力变化捕捉需求，不会出现信号滞后导致的峰值遗漏。设计阶段充分考虑了加工现场的复杂工况，主体外壳采用硬质阳极氧化处理的金属材质，抗切屑刮擦能力强，叠层结构的密封缝隙做了防切削液渗入设计，可直接安装在加工中心工作台、车床刀架旁的检测工位，无需额外加装防护外罩。

实际选型使用时，需要注意安装面的平面度误差需控制在合理范围内，避免基座安装时受迫变形影响检测精度，上层装夹的工件总重量不能超出装置的载荷上限，线缆走线需避开机床的运动行程范围，防止拉扯损坏接线端。在做工艺参数优化试验时，可将该装置采集到的力值数据与主轴功率、刀具磨损量数据做对应分析，能快速定位到切削参数的最优区间，减少试切次数，缩短新工艺的开发周期，对于小批量精密零件的加工工艺验证、刀具切削性能对比测试场景，这类测力装置是不可或缺的检测硬件。
