带锁扣板门禁电磁锁结构设计

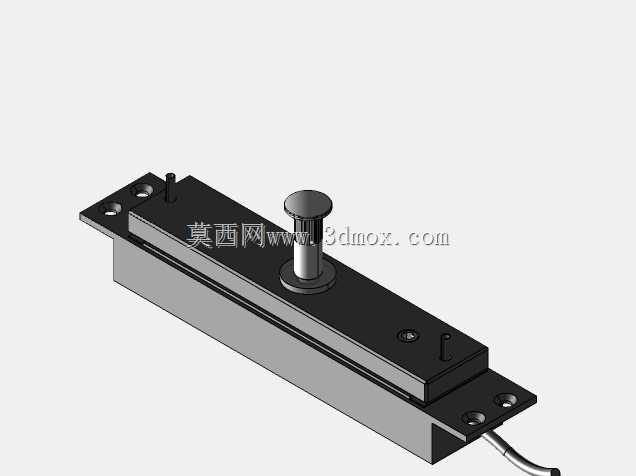

这款带锁扣板的磁锁，主要应用在楼宇单元门、办公区通道门、机房防护门等需要电控启闭的门禁场景中，日常使用时依靠电磁吸力实现门扇的锁闭，配套的锁扣板能够在锁舌伸出时提供精准的卡位约束，避免单纯磁吸状态下受外力冲撞出现门扇错位脱开的问题，相比无锁扣板的普通磁吸锁，防暴力撬动的冗余量更高，适合对门禁闭合可靠性有要求的出入口场景。从结构设计思路来看，整体采用长条形主体布局，主体外壳做了直角折边处理，两端预留的带孔安装耳直接与安装面贴合，安装孔位做了沉头设计，固定螺丝装入后不会突出安装面，避免干涉门扇的开合运动路径；锁体中部的电磁线圈区域做了分层结构，上层为电磁发生组件，下层为接线与信号反馈模块，出线端从锁体侧下方引出，布线时可以直接埋入安装面的预留线槽内，不会出现线材挤压磨损的问题。配套的锁扣板与锁体上的活动锁柱位置完全对应，锁扣板上的导向倒角能够抵消门扇闭合时的少量位置偏差，即使门扇安装时存在1-2mm的对位误差，锁柱也能顺利滑入锁扣板的卡位槽内完成锁止。安装边界方面，锁体主体的厚度控制在适配常规门框型材的尺寸范围内，不需要对标准防盗门、防火门的门框做额外的铣削加工，直接通过自攻螺丝即可完成固定；锁扣板安装在门扇对应位置时，需要保证锁柱伸出后与卡位槽的同轴度偏差不超过0.5mm，否则长期使用会出现锁柱磨损卡滞的问题。功能特性上，这款磁锁在断电状态下锁柱会自动弹出卡入锁扣板，实现断电闭锁的安全逻辑，符合消防通道之外的受控出入口的安全要求，电磁组件通电产生的吸力能够保证门扇闭合后无旷量，不会出现门扇晃动产生的异响，活动锁柱的表面做了硬化处理，长期反复伸缩摩擦也不会出现镀层脱落、卡涩的问题，锁体外壳的喷塑层能够适应室内常规温湿度环境，不会因为日常的潮气、灰尘堆积影响内部电磁组件的正常工作。在做配套结构设计时，需要提前预留锁体的安装空间，尤其是接线端的出线位置要留出足够的线材弯折半径，避免线材直角弯折导致内部线芯断裂，同时锁扣板的安装面要做找平处理，保证锁扣板与锁体的接触面完全平行，否则会出现锁止到位后仍有间隙的问题，影响锁闭的可靠性。
