OV7670摄像头模块结构设计

这款OV7670摄像头模块的结构设计，完全围绕嵌入式视觉采集场景的实际装机需求展开，在小型智能车、开源硬件开发、简易图像识别终端这类空间紧凑的设备里，这类模块的安装适配性直接决定了整机的布局效率。从实际使用角度看，模块核心功能是完成可见光图像的光电转换与信号输出，为后端主控单元提供原始图像数据，因此结构设计上首先要保障光学组件的定位精度，避免镜头偏移导致的成像视场偏差。

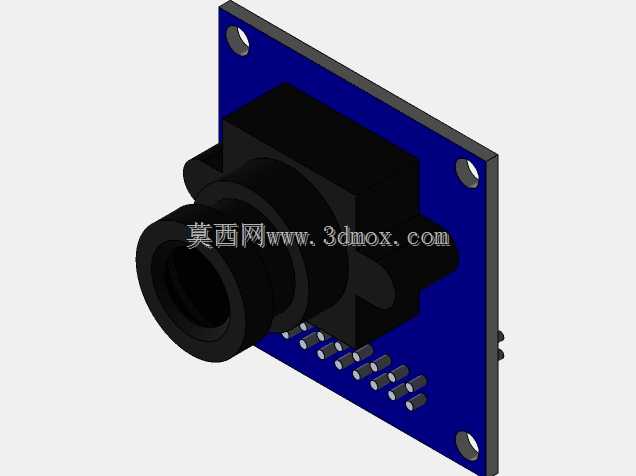

设计过程中，镜头组件采用同轴嵌套结构，镜筒与后方感光芯片的安装座做了限位台阶，装配时无需额外调整光轴对齐度，只要将镜筒旋入底座到限位位置，就能保证感光面处于镜头的焦距范围内，减少生产环节的调校工时。承载整个模块的PCB基板采用方形布局，四个角位预留了标准安装孔，孔位间距匹配常用的开源硬件安装孔距，既可以通过铜柱固定在设备机架上，也能直接插接在面包板或扩展排针上，适配多种安装方式。

从安装边界来看，模块整体凸起部分集中在镜头区域，镜筒的外径、伸出PCB板面的高度都做了尺寸收敛，在多模块并排安装的场景下，不会和相邻的电子元件产生空间干涉。PCB板边缘引出的排针引脚采用等间距排布，引脚长度刚好匹配标准排座的插接深度，焊接或者插接时不会因为引脚过长导致底部短路，也不会因为引脚过短造成接触不良。模块背面没有布置过高的元器件，整个背面保持平整，贴装在设备壳体表面时可以完全贴合，不需要额外预留避让空间。

在结构细节处理上，镜头周边的PCB区域做了铺铜裸露处理，既可以起到一定的电磁屏蔽作用，减少外界信号对感光芯片的干扰，也能在装配时作为定位基准面，方便工装夹具快速夹取模块完成焊接组装。镜筒的外壁做了细微的防滑纹路，手动调整焦距时增大摩擦力，不需要借助工具就能完成微调操作。整个模块的结构没有多余的冗余设计，所有尺寸都围绕小型化嵌入式安装的需求设定，在保证成像组件安装精度的前提下，尽可能压缩了整体占用空间，适配各类紧凑型视觉采集设备的装机要求。
