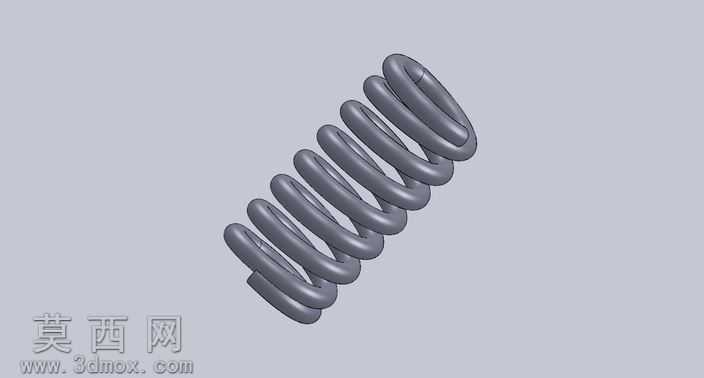

减震器圆柱螺旋压缩弹簧三维结构

本作品为减震器配套使用的圆柱螺旋压缩弹簧三维建模成果，建模过程依托三维参数化设计逻辑完成，首先根据减震器的工作载荷、行程要求确定弹簧的核心设计参数：包括弹簧丝直径、弹簧中径、有效圈数、支撑圈数、自由高度、节距等关键数值，通过参数化草图绘制弹簧丝的圆形截面，再以螺旋线作为扫描路径完成主体螺旋结构的扫描生成，两端的支撑圈按照实际加工工艺要求做并圈磨平处理，保证弹簧安装时的端面贴合度与受力均匀性。建模过程中严格遵循机械设计标准中圆柱螺旋压缩弹簧的结构规范，对弹簧的螺旋升角、圈间间隙做精准控制，确保模型结构与实际工业生产的减震弹簧完全一致。材质渲染环节采用合金弹簧钢的材质表现，还原弹簧表面经过喷丸、氧化处理后的深灰金属质感，通过调整材质的粗糙度、金属度参数，模拟出钢制弹簧表面略带哑光的金属光泽，同时通过光影渲染突出弹簧螺旋结构的曲面流畅度，清晰展现每一圈簧丝的圆润轮廓与均匀间距。结构设计上充分考虑减震器弹簧的实际工况需求，两端的闭合支撑圈能够在弹簧受压时提供稳定的支撑，避免工作过程中出现侧向偏移，有效圈的均匀排布保证弹簧受力时的压缩行程线性稳定，能够在减震器工作过程中有效吸收路面冲击带来的往复载荷，起到缓冲减震、复位支撑的作用。设计过程中重点还原了弹簧的真实结构细节，没有做过度简化处理，簧丝的截面保持正圆形，螺旋路径的曲率连续顺滑，不存在建模过程中常见的曲面褶皱、断面错位等问题，模型可直接用于减震器的虚拟装配、运动仿真、有限元受力分析等工作场景，能够直观展示弹簧在减震器总成中的装配位置与工作状态，为减震系统的设计验证提供精准的三维模型支撑。
