简易弹簧式液压避震器三维结构设计

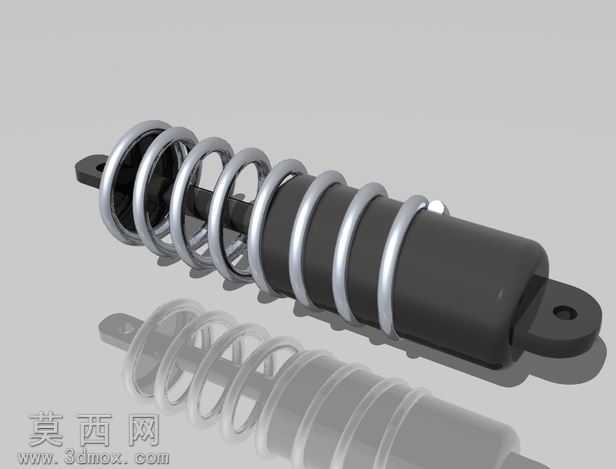

本作品为一款结构简易的弹簧液压式避震器三维模型，建模过程采用SolidWorks软件完成，整体建模逻辑遵循从核心部件到外围装配的顺序推进。首先完成避震器核心阻尼筒的建模，阻尼筒作为避震器的核心承载结构，建模时严格按照筒式液压阻尼件的结构比例，绘制内外两层套筒的截面草图，通过旋转凸台命令生成筒体基础结构，同时在筒体两端预留铰接安装孔位，孔位处做圆角过渡处理避免应力集中，保证安装结构的合理性。随后完成螺旋减震弹簧的建模，通过绘制弹簧螺旋线路径，匹配弹簧丝直径的圆形截面沿路径扫描生成弹簧实体，建模时调整弹簧的螺距、中径参数，让弹簧完全贴合阻尼筒的外部轮廓，弹簧两端做并圈磨平处理，还原真实弹簧的端部安装形态，保证弹簧与阻尼筒装配后无错位、无干涉。接下来完成两端铰接吊耳结构的建模，吊耳作为避震器与外部设备的连接部件，建模时根据阻尼筒端部的尺寸匹配吊耳的安装孔径，吊耳主体采用拉伸凸台命令生成，铰接孔处做加厚处理，提升连接部位的结构强度，吊耳与阻尼筒端部采用同轴心配合完成装配，保证铰接转动的自由度符合实际使用需求。整体装配完成后，对模型进行干涉检查，逐一排查阻尼筒伸缩段、弹簧圈之间、吊耳转动区域的配合间隙，调整各部件的配合公差，确保伸缩运动过程中无部件碰撞、无卡滞问题。材质渲染阶段，阻尼筒主体赋予哑光深灰金属材质，模拟钢制阻尼筒的喷塑表面质感，弹簧部分赋予亮面弹簧钢材质，还原金属弹簧的金属光泽与轻微反光效果，两端吊耳赋予与阻尼筒一致的金属材质，铰接孔内部做深色哑光处理模拟衬套质感，整体渲染效果贴近真实工业避震器的视觉表现。该避震器结构简洁，核心功能为通过弹簧的弹性形变吸收冲击能量，同时借助阻尼筒内部液压油的流动阻尼消耗震动能量，实现缓冲减震的作用，可用于小型代步设备、简易机械装置的减震场景，模型完整还原了弹簧液压避震器的核心结构组成，各部件的尺寸比例符合常规小型避震器的设计规范，能够直观展示这类减震部件的装配关系与工作原理，可用于机械结构教学演示、简易设备减震结构设计参考等场景。
