万向铰接式机械连接接头结构设计

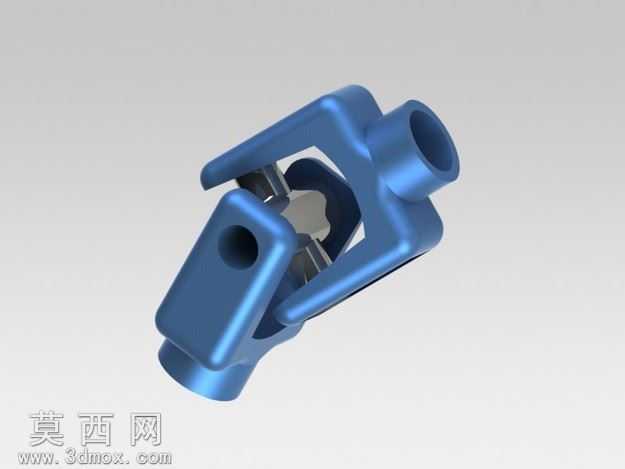

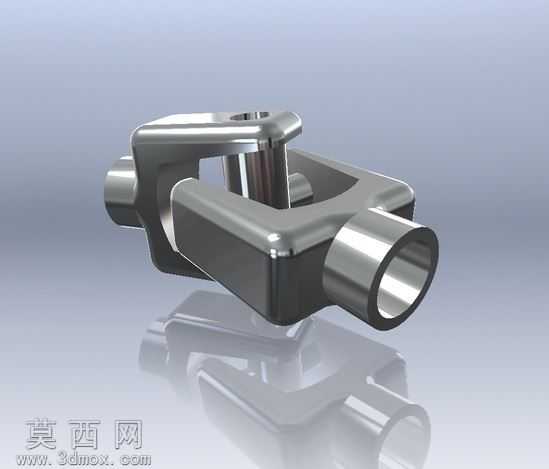

本作品为一款万向铰接式机械连接接头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械零部件的尺寸配合规范，对各部分结构的公差预留、装配间隙做了合理规划，确保模型可直接对接后续的结构验证与生产加工环节。模型整体采用对称式框架主体结构，上下两端设置同轴的圆柱连接端，可分别对接不同的外部传动杆件，中部采用开放式铰接腔体设计，内置十字铰接芯轴结构，能够实现多自由度的角度偏转，可补偿连接两端的装配角度误差，适配不同安装角度下的动力传递需求。建模阶段对零件的壁厚做了均匀化处理，框架主体的壁厚保持一致，避免后续生产过程中出现应力集中、成型缺陷等问题，铰接部位的轴孔配合采用基孔制间隙配合设计，既保证铰接转动的顺畅度，又避免配合间隙过大导致的传动晃动问题。材质渲染方面，整体零件赋予哑光金属材质效果，模拟常用的结构钢表面喷砂处理质感，对铰接配合面、连接端的装配面做了细微的粗糙度区分，清晰展现不同功能面的加工要求，边缘处做了符合机械加工规范的圆角过渡处理，避免锐边带来的安全隐患与应力集中问题。设计思路上，这款接头主打轻量化与高通用性，开放式的腔体结构在保证结构强度的前提下有效降低了零件自身重量，减少传动过程中的惯量损耗，上下两端的连接端采用标准圆柱轴径设计，可适配多数常规规格的传动杆件，无需额外定制转接件即可完成装配，中部的铰接结构经过受力优化，可承受多方向的载荷冲击，适用于低速传动场景下的角度补偿连接需求，整体结构无冗余设计，所有特征均服务于连接、铰接、传动的核心功能，模型的各零件可单独拆分，方便后续做工程图导出、装配模拟、运动仿真等后续设计工作，能够为同类铰接连接部件的设计提供可靠的结构参考。
