可改尺寸的电动汽车底盘框架结构设计

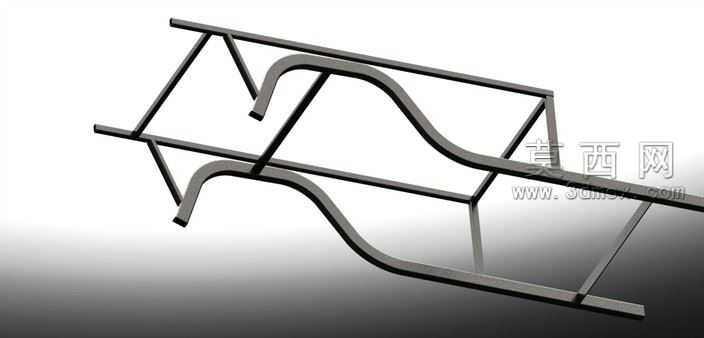

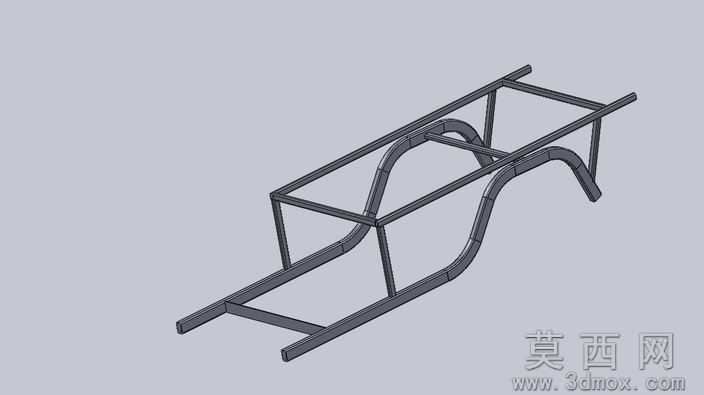

本作品为电动汽车底盘主体承载框架的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程采用自底向上结合骨架建模的设计思路，先搭建底盘整体的空间定位基准线，以基准线为参照逐段构建框架的各个组成构件，确保所有构件的空间位置、连接角度、搭接关系完全符合设计预期。模型整体采用方管型材作为基础承载构件，通过焊接式搭接的结构形式完成整体框架搭建，建模过程中对每一段管材的弯折弧度、延伸长度、对接切口都做了精准的参数化约束，既还原了金属管材弯折成型的工艺特征，也保留了后续修改调整的参数空间。渲染环节采用哑光深灰金属材质模拟钢制车架的真实质感，搭配浅素色背景突出框架本身的结构轮廓，通过柔和的环境光打光清晰展现构件之间的层级关系与连接细节，无多余装饰元素干扰结构展示。结构设计上，框架前段预留出动力总成、转向机构的安装空间，中段设置了乘员舱的承载支撑区域，后段可拓展布置电池组、后驱总成的安装位，两侧的弧形弯折构件既避让了车轮跳动的运动空间，也通过弧形结构提升了框架整体的抗扭刚度，所有构件的搭接位置都做了贴合处理，还原实际生产中管材拼接焊接的工艺状态。设计过程中充分考虑了底盘的可拓展性，所有关键尺寸都设置了可编辑的参数接口，使用者可根据实际的车型定位、载客需求、动力布置形式，快速调整框架的整体长度、宽度、管材截面尺寸以及弯折弧度，无需重新搭建整体模型即可适配不同规格的电动汽车开发需求，框架的主体承载路径经过优化，纵向主纵梁贯穿前后形成连续的承载通道，横向支撑梁按照载荷分布规律均匀布置，在保证整体结构强度、抗扭性能的前提下，尽可能简化框架的构件数量，降低生产加工的工艺难度与制造成本，可作为低速电动汽车、定制改装电动车的底盘基础设计方案使用，也可用于车辆结构教学、底盘方案验证的参考模型。
