壁挂式多规格气动元件集成安装挂板结构

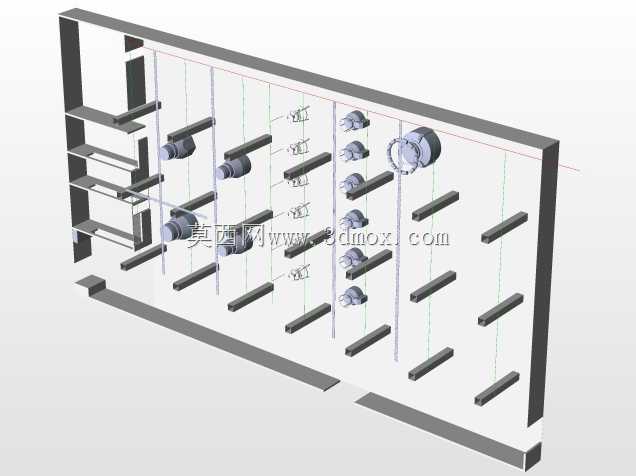

这套壁挂式集成安装结构，主要面向车间气动系统的集中布设场景，解决分散安装气动元件带来的管路杂乱、维护不便、占用地面操作空间的实际问题，常见于小型机加工工位、装配流水线旁侧、自动化设备侧边的气源分配区域。整体采用壁挂式安装逻辑，依托墙面作为承载基体，安装边界贴合常规车间墙面的预留安装位设计，挂板主体采用框架式镂空结构，既降低整体自重，也为管路走线预留充足的穿设空间，避免管路弯折带来的气阻损耗。挂板上分层布设了不同规格的气动元件安装位，从左至右依次排布气源处理组件、不同通径的气动控制阀、快插接头固定座、气缸安装支座，各安装位的间距根据对应元件的操作空间、管路弯曲半径做了预留，比如手动换向阀的安装位预留了扳手操作的侧向空间，避免调节气路时相邻元件产生干涉。设计过程中优先考虑日常维护的便利性，所有元件的安装面均朝向操作侧，过滤减压阀的排水阀位置预留了接水容器的放置空间，无需俯身即可完成排水操作；管路采用竖向排布为主、横向连接为辅的走线方式，不同压力等级的气路通过安装位的分层设计做物理区分，避免高压管路与低压控制管路交叉干扰。挂板的侧边预留了扩展安装槽位，可根据后续工位的气路扩容需求，加装额外的阀组或气源处理元件，无需整体更换挂板结构。安装挂耳设置在挂板的四个角点位置，可适配膨胀螺栓或重型膨胀螺丝的固定需求，承载冗余量覆盖常规小型气动系统的全部元件重量，即使加装多组电磁阀岛也不会出现结构变形。各元件安装位的定位孔采用标准化尺寸设计，适配市面主流品牌的气动元件安装尺寸，无需额外打孔即可完成元件固定，降低现场安装的加工工作量。挂板底部预留了管路汇总的走线槽，所有输出管路可通过走线槽统一引至下方工位，避免管路垂落影响现场人员通行，同时也减少管路被磕碰损坏的概率。
